Stacja budowlana 250 kVA wcinana w linię SN, pomiar nN
0,00 zł
0,00 zł
Stacje budowlane i tymczasowe, gotowy zestaw
Stacja budowlana 250 kVA wcinana w linię SN, pomiar nN

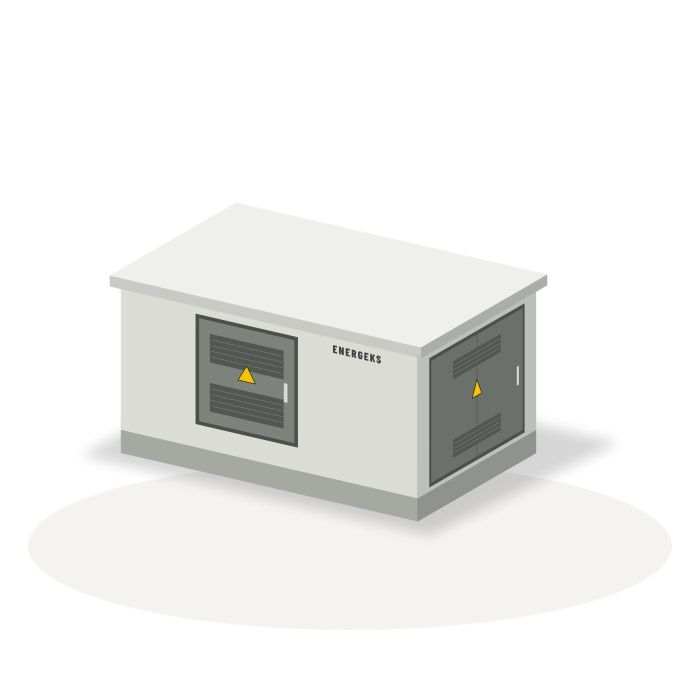

Stacja placu budowy w układzie przelotowym: dwa pola liniowe do wcięcia w linię kablową SN, pole transformatorowe, transformator MarkoEco2 250 kVA, pomiar nN i 4 odpływy dla rozdzielnic budowlanych w kompaktowej obudowie KSZ 2,90 x 2,10 m.
250 kVAtransformator olejowy MarkoEco2
2,90 x 2,10 mobudowa KSZ
pomiar nNpółpośredni w rozdzielnicy nN
4 odpływównN, NH2
Parametry
Wartości z kreatora stacji Energeks dla tej konfiguracji; dobór aparatury potwierdza projektant.
Napięcie sieci SN15 kV (urządzenia 24 kV)
Moc250 kVA, transformator olejowy
Prąd SN przy 15 kV9,6 A
Prąd nN przy 400 V361 A
Zwarcie na szynach nNIk ok. 8,8 kA, ip ok. 19 kA; szyny Icw 15 kA/1 s
Rozdzielnica SNL + L + T z bezpiecznikami, 16 kA/1 s, stało-powietrzna
Pomiarrozliczeniowy nN, przekładniki 400/5 A
Straty transformatoraP0 270 W, Pk 2350 W (Tier 2), uk 4%
Masa transformatoraok. 1090 kg, wymiary ok. 1100 x 800 x 1450 mm
Olej w transformatorzeok. 225 kg (ok. 256 l)
Osprzęt transformatorazaciski nN Energeks TOC-1 M20 z osłonami OZNN M20
Obudowaobudowa betonowa KSZ 2,90 x 2,10 m kompaktowa z obsługą zewnętrzną, wysokość 2,46 m (nad terenem ok. 1,70 m), masa obudowy ok. 9,6 t
Kod stacjiENG-B250-15S-LLT-04
Rysunki
Komplet arkuszy SVG (schemat, rzut, rozdzielnice, elewacje, przekroje, uziemienie, posadowienie) oraz projekt techniczny i kartę katalogową w PDF pobierzesz w kreatorze stacji.
Wyposażenie w zestawie
Obudowa
- Obudowa betonowa KSZ 2,90 x 2,10 m kompaktowa z obsługą zewnętrznąwymiary zewnętrzne 2,90 x 2,10 m, wysokość 2,46 m (nad terenem ok. 1,70 m); bryła monolityczna z dnem, przedziały z drzwiami zewnętrznymi; klasa obudowy 20 wg PN-EN 62271-202, IAC-AB 16 kA 1 s, IP43, IK10; masy poglądowe: korpus ok. 7,5 t, dach ok. 2,1 t
- Misa olejowa min. 409 lna pełną ilość oleju transformatora MarkoEco2 630 kVA
- Wentylacja grawitacyjna i ogrzewanie antykondensacyjneżaluzje z siatką, grzałka z termostatem w przedziale SN
- Blokadykluczowa blokada drzwi komory transformatora z uziemnikiem pola T, blokady mechaniczne rozdzielnicy SN
Rozdzielnica SN
- Rozdzielnica SN 24 kV, szyny 630 A, 16 kA/1 sizolacja stało-powietrzna, IAC AFL 16 kA 1 s, wskaźniki napięcia LRM, uziemniki
- Pole liniowe L1: rozłącznik 630 A z uziemnikiemprzyłącza kablowe typu C; głowice kabli liniowych po stronie wykonawcy
- Pole liniowe L2: rozłącznik 630 A z uziemnikiemprzyłącza kablowe typu C; głowice kabli liniowych po stronie wykonawcy
- Pole transformatorowe T: rozłącznik z bezpiecznikami HH 25 Awkładki 24 kV ze zbijakiem, dobór typowy, ostatecznie wg tabeli producenta rozdzielnicy SN (PN-EN 62271-105); wyzwalacz od zabezpieczenia temperaturowego transformatora; uziemniki obustronne
Transformator
- Transformator olejowy hermetyczny MarkoEco2 250 kVA 15,75/0,42 kV Dyn5straty Tier 2: P0 270 W, Pk 2350 W, uk 4%, odczepy ±3 x 2,5%, uzwojenia Al, masa ok. 1090 kg
- Termometr ze stykamisygnalizacja i wyłączenie przez wyzwalacz łącznika w polu T
Osprzęt transformatora Energeks
- Zaciski nN Energeks TOC-1 M20: 3 x TOC-1/U (DP 5200) i 1 x TOC-1/N (DP 5200N)poziome, bezkońcówkowe, 630 A; gniazda 2 x 95-240 mm2 (Al lub Cu) i 2 x 2,5-50 mm2 na ograniczniki, pomiar i potrzeby własne; korpus z odkuwki mosiężnej ocynowanej, śruby mocujące ze stali nierdzewnej, dociskowe z mosiądzu; zacisk /N z przyłączem uziemienia roboczego; PN-EN 60947-7-1; do transformatorów MarkoEco2; karty katalogowe 5-65/15 i 6-65/15; energeks.shop/zacisk-transformatorowy-toc-1.html
- 4 osłony izolacyjne nN Energeks OZNN M20osłony zacisków nN z elastycznego tworzywa samogasnącego, zakładane po podłączeniu kabli; energeks.shop/oslona-izolacyjna-oznn.html
Połączenia
- Połączenie rozdzielnicy SN z transformatorem3 x XRUHAKXS 1x70/16 mm2 12/20 kV z głowicami lub konektorami
- Połączenie transformatora z rozdzielnicą nN4 x YKXS 1x150 mm2, 1 kabel na fazę i N
Rozdzielnica nN
- Aparat główny: rozłącznik izolacyjny 630 Ana transformator 250 kVA, prąd 361 A przy 400 V; zapas na przeciążenie transformatora
- Szyny 630 A, Icw 15 kA/1 s, Ipk 30 kAprąd zwarciowy początkowy ok. 8,8 kA, udarowy ok. 19 kA (sieć SN sztywna, PN-EN 60909-0)
- 4 odpływy z rozłącznikami bezpiecznikowymi NH2 400 Awkładki dobiera projektant z zachowaniem selektywności z bezpiecznikami SN; rezerwa miejsca na kolejne odpływy
- Ograniczniki przepięć nN typu 1+2
- Rozdzielnica potrzeb własnychoświetlenie, gniazdo 230 V z wyłącznikiem różnicowoprądowym 30 mA, grzałka
Pomiar
- Pomiar rozliczeniowy po stronie nN (półpośredni)przekładniki 400/5 A kl. 0,5S, 5 VA, FS5 (lub wg warunków przyłączenia), szafka licznikowa; wymaga zgody OSD, OSD dolicza straty transformatora
Uziemienie, BHP i dokumenty
- Główna szyna uziemiająca i połączenia wyrównawczekonstrukcja, drzwi, punkt neutralny transformatora; zaciski do uziomu otokowego (uziom po stronie wykonawcy, wg projektu i PN-EN 50522)
- Tablice ostrzegawcze i schemat stacjiwg wymagań OSD i instrukcji eksploatacji
- Sprzęt ochronny (opcja)chodnik izolacyjny, rękawice dielektryczne, wskaźnik napięcia SN, drążek izolacyjny, uchwyt do wkładek NH, gaśnica
- DokumentacjaDTR z instrukcją transportu, rozładunku i posadowienia; certyfikat badań typu PN-EN 62271-202 z zastosowaną rozdzielnicą SN; protokoły prób wyrobu; deklaracje zgodności rozdzielnic (PN-EN 62271-200, PN-EN 61439); karta prób transformatora (PN-EN 60076) i deklaracja Ecodesign; schemat jednokreskowy
Dostawa i uwagi
Dostawa
- Transport na miejsce wskazane przez klienta: załadunek po stronie Energeks, rozładunek (dźwig lub HDS) po stronie klienta
- Transformator: zamontowany w stacji, jeśli pozwala na to masa transportowa; w przeciwnym razie osobnym transportem, a jego wstawienie i podłączenie po stronie klienta (do uzgodnienia)
- Czas realizacji 18 tygodni: od zamówienia; wersje 20 kV i niestandardowe mogą wymagać dłuższego terminu
- Poza zakresem dostawy: projekt i uzgodnienia, rozładunek, wykop i posadowienie, uziom i jego pomiar, kable SN i nN z głowicami, montaż, przyłączenie, pomiary pomontażowe, nastawy zabezpieczeń, odbiory: po stronie klienta lub jego wykonawcy
Do uwzględnienia
- Pomiar po stronie nN zwykle do 160 do 400 kVA, zależnie od OSD i za jego zgodą; powyżej pole pomiarowe SN. Przy pomiarze nN OSD dolicza straty transformatora.
- Rozdzielnica SN bez F-gazów: od 1.01.2026 rozporządzenie UE 2024/573 zakazuje oddawania do eksploatacji rozdzielnic SN do 24 kV z gazami fluorowanymi (z wąskimi wyjątkami).
- Obudowa kompaktowa KSZ 2,90 x 2,10 m (wariant A): przedział nN, komora transformatora i przedział SN, każdy z drzwiami zewnętrznymi; maks. 5 pola SN i 15 pól odpływowych nN (razem z rezerwowymi) wg producenta obudowy.
Zmień w kreatorze
Ten zestaw to punkt wyjścia. W kreatorze zmienisz między innymi:
- napięcie 15 albo 20 kV
- transformator żywiczny TeoEco2
- liczba pól SN i rodzaj pola transformatorowego
- pomiar SN albo nN
- liczba odpływów i pola rezerwowe
- obsługa wewnętrzna albo zewnętrzna
- REI 120, pole agregatu, przycisk ppoż.
- analizator sieci, kompensacja, moc docelowa
- telemechanika i standard OSD
Dlaczego Energeks
- Transformator MarkoEco2 w zestawie
Olejowy hermetyczny, straty zgodne z Ekoprojektem (Tier 2), gwarancja 60 miesięcy. Na życzenie żywiczny TeoEco2.
- Rozdzielnice SN bez F-gazów
Izolacja stało-powietrzna, powietrzna albo gazowa o GWP poniżej 1, zgodnie z rozporządzeniem UE 2024/573, które od 2026 r. wycofuje SF6 z nowych rozdzielnic do 24 kV.
- Dokumentacja od ręki
Projekt techniczny do adaptacji i karta katalogowa w PDF, schemat jednokreskowy i rysunki SVG, zestawienie CSV dla każdej konfiguracji: do przetargu, projektu i zgłoszenia.
Zapytaj o ofertę na ENG-B250-15S-LLT-04
Podaj lokalizację i planowany termin, a przygotujemy wycenę z transportem. Napisz na info@energeks.com albo zadzwoń: +48 664 951 947.
Stacja budowlana 250 kVA wcinana w linię SN, pomiar nN: kompaktowa obudowa KSZ 2,90 x 2,10 m. Dokumentacja od ręki, cena na zapytanie, 18 tygodni.
