Stacja dla e-mobilności 2 x 630 kVA, dwie sekcje nN

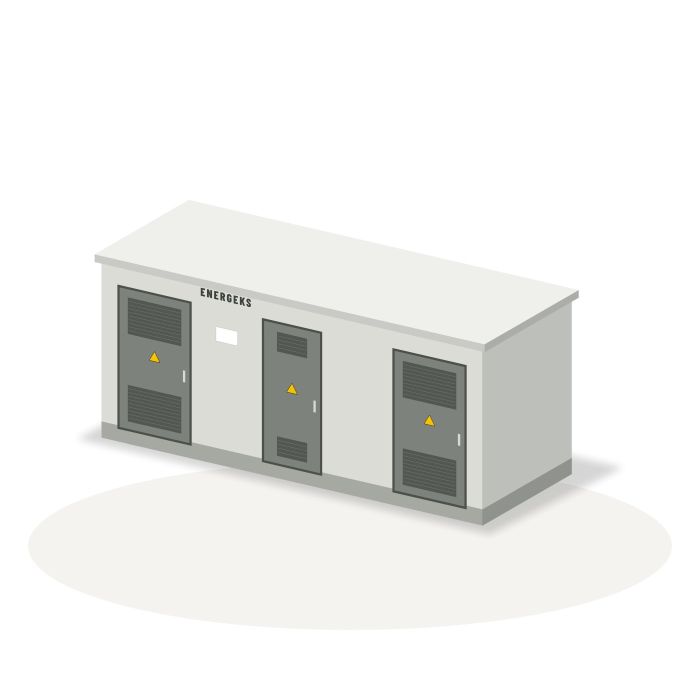

Dwa transformatory MarkoEco2 630 kVA, dwie sekcje rozdzielnicy nN ze sprzęgłem i po 8 odpływów na sekcję w obudowie KSW 2,55 x 6,00 m. Układ dla zajezdni autobusowej, w którym przegląd jednego transformatora nie wyłącza całej zajezdni.
2 x 630 kVAtransformator olejowy MarkoEco2
2,55 x 6,00 mobudowa KSW
pomiar SNpole pomiarowe w rozdzielnicy SN
16 odpływównN, NH2
Parametry
Wartości z kreatora stacji Energeks dla tej konfiguracji; dobór aparatury potwierdza projektant.
Napięcie sieci SN15 kV (urządzenia 24 kV)
Moc2 x 630 kVA, transformator olejowy
Prąd SN przy 15 kV24,2 A na transformator, 48,5 A razem
Prąd nN przy 400 V909 A na sekcję
Zwarcie na szynach nNIk ok. 15 kA, ip ok. 36 kA; szyny Icw 20 kA/1 s
Rozdzielnica SNL + P + T z bezpiecznikami + T z bezpiecznikami, 16 kA/1 s, stało-powietrzna
Pomiarrozliczeniowy SN, przekładniki 50/5 A
Straty transformatoraP0 540 W, Pk 4600 W (Tier 2), uk 6%
Masa transformatoraok. 1800 kg każdy, wymiary ok. 1450 x 900 x 1540 mm
Olej w transformatorzeok. 360 kg (ok. 409 l) w każdym
Osprzęt transformatorazaciski nN Energeks TOC-1 M30 z osłonami OZNN M30
Obudowaobudowa betonowa KSW 2,55 x 6,00 m z korytarzem obsługi, wysokość 3,72 m z piwnicą kablową (nad terenem ok. 2,82 m), masa obudowy ok. 29,4 t
Kod stacjiENG-E2x630-15S-LPTT-08-K
Rysunki
Komplet arkuszy SVG (schemat, rzut, rozdzielnice, elewacje, przekroje, uziemienie, posadowienie) oraz projekt techniczny i kartę katalogową w PDF pobierzesz w kreatorze stacji.
Wyposażenie w zestawie
Obudowa
- Obudowa betonowa KSW 2,55 x 6,00 m z korytarzem obsługiwymiary zewnętrzne 2,55 x 6,00 m, wysokość 3,72 m z piwnicą kablową (nad terenem ok. 2,82 m); wnętrze 2,31 x 5,76 m, wysokość 2,45 m; komora transformatora 1,40 m w świetle (dwie), drzwi transformatora 1,17 m i drzwi obsługi 0,95 m w ścianie frontowej; klasa obudowy 10 wg PN-EN 62271-202, IAC-AB 16 kA 1 s, IP43, IK10; masy poglądowe: korpus ok. 16,3 t, fundament z piwnicą ok. 7,8 t, dach ok. 5,3 t
- Fundament z piwnicą kablowąprefabrykat z betonu samozagęszczalnego, misa olejowa wydzielona przegrodą w piwnicy, przepusty kablowe; posadowienie na podsypce 0,1 m, zagłębienie ok. 0,90 m
- 2 x Misa olejowa min. 409 lna pełną ilość oleju transformatora MarkoEco2 630 kVA; osobna dla każdego transformatora
- Wentylacja grawitacyjna i ogrzewanie antykondensacyjneżaluzje z siatką, grzałka z termostatem w przedziale SN
- Blokadykluczowa blokada drzwi komory transformatora z uziemnikiem pola T, blokady mechaniczne rozdzielnicy SN, blokada sprzęgła nN
Rozdzielnica SN
- Rozdzielnica SN 24 kV, szyny 630 A, 16 kA/1 sizolacja stało-powietrzna, IAC AFL 16 kA 1 s, wskaźniki napięcia LRM, uziemniki
- Pole liniowe L: rozłącznik 630 A z uziemnikiemprzyłącza kablowe typu C; głowice kabli liniowych po stronie wykonawcy
- Pole pomiarowe P: przekładniki prądowe 50/5 A kl. 0,2SIth 16 kA/1 s; przekładniki napięciowe 15/√3 / 0,1/√3 / 0,1/3 kV kl. 0,2 lub 0,5 (wg kategorii układu w IRiESD), z bezpiecznikami SN
- Pole transformatorowe T1: rozłącznik z bezpiecznikami HH 40 Awkładki 24 kV ze zbijakiem, dobór typowy, ostatecznie wg tabeli producenta rozdzielnicy SN (PN-EN 62271-105); wyzwalacz od zabezpieczenia temperaturowego transformatora; uziemniki obustronne
- Pole transformatorowe T2: rozłącznik z bezpiecznikami HH 40 Awkładki 24 kV ze zbijakiem, dobór typowy, ostatecznie wg tabeli producenta rozdzielnicy SN (PN-EN 62271-105); wyzwalacz od zabezpieczenia temperaturowego transformatora; uziemniki obustronne
Transformator
- 2 x Transformator olejowy hermetyczny MarkoEco2 630 kVA 15,75/0,42 kV Dyn5straty Tier 2: P0 540 W, Pk 4600 W, uk 6%, odczepy ±3 x 2,5%, uzwojenia Al, masa ok. 1800 kg
- Termometr ze stykamisygnalizacja i wyłączenie przez wyzwalacz łącznika w polu T
Osprzęt transformatora Energeks
- Zaciski nN Energeks TOC-1 M30: 3 x TOC-1/U (DP 5300) i 1 x TOC-1/N (DP 5300N) (na każdy transformator)poziome, bezkońcówkowe, 1000 A; gniazda 2 x 95-240 mm2 (Al lub Cu) i 2 x 2,5-50 mm2 na ograniczniki, pomiar i potrzeby własne; korpus z odkuwki mosiężnej ocynowanej, śruby mocujące ze stali nierdzewnej, dociskowe z mosiądzu; zacisk /N z przyłączem uziemienia roboczego; PN-EN 60947-7-1; do transformatorów MarkoEco2; karty katalogowe 5-65/15 i 6-65/15; energeks.shop/zacisk-transformatorowy-toc-1.html
- 4 osłony izolacyjne nN Energeks OZNN M30 (na każdy transformator)osłony zacisków nN z elastycznego tworzywa samogasnącego, zakładane po podłączeniu kabli; energeks.shop/oslona-izolacyjna-oznn.html
Połączenia
- Połączenie rozdzielnicy SN z transformatorem3 x XRUHAKXS 1x70/16 mm2 12/20 kV z głowicami lub konektorami
- Połączenie transformatora z rozdzielnicą nN (na każdy transformator)2 x 4 x YKXS 1x240 mm2, 2 kable na fazę i N
Rozdzielnica nN
- 2 x Aparat główny: rozłącznik izolacyjny 1250 Ana transformator 630 kVA, prąd 909 A przy 400 V; zapas na przeciążenie transformatora
- Szyny 1250 A, Icw 20 kA/1 s, Ipk 40 kAprąd zwarciowy początkowy ok. 15 kA, udarowy ok. 36 kA (sieć SN sztywna, PN-EN 60909-0)
- 8 odpływów z rozłącznikami bezpiecznikowymi NH2 400 A na sekcjęwkładki dobiera projektant z zachowaniem selektywności z bezpiecznikami SN; odpływy do ładowarek, rezerwa miejsca na kolejne
- Ograniczniki przepięć nN typu 1+2
- Rozdzielnica potrzeb własnychoświetlenie, gniazdo 230 V z wyłącznikiem różnicowoprądowym 30 mA, grzałka
- Dwie sekcje szyn ze sprzęgłemsprzęgło normalnie otwarte, blokada przed pracą równoległą
Pomiar
- Pomiar rozliczeniowy po stronie SN (pośredni)przekładniki prądowe 50/5 A kl. 0,2S i napięciowe w polu P; szafka licznikowa z listwą probierczą, miejscem na licznik i modem OSD oraz zasilaniem rezerwowym (UPS); przekładnia ostatecznie wg warunków przyłączenia
Uziemienie, BHP i dokumenty
- Główna szyna uziemiająca i połączenia wyrównawczekonstrukcja, drzwi, punkt neutralny transformatora; zaciski do uziomu otokowego (uziom po stronie wykonawcy, wg projektu i PN-EN 50522)
- Tablice ostrzegawcze i schemat stacjiwg wymagań OSD i instrukcji eksploatacji
- Sprzęt ochronny (opcja)chodnik izolacyjny, rękawice dielektryczne, wskaźnik napięcia SN, drążek izolacyjny, uchwyt do wkładek NH, gaśnica
- DokumentacjaDTR z instrukcją transportu, rozładunku i posadowienia; certyfikat badań typu PN-EN 62271-202 z zastosowaną rozdzielnicą SN; protokoły prób wyrobu; deklaracje zgodności rozdzielnic (PN-EN 62271-200, PN-EN 61439); karta prób transformatora (PN-EN 60076) i deklaracja Ecodesign; schemat jednokreskowy
Dostawa i uwagi
Dostawa
- Transport na miejsce wskazane przez klienta: załadunek po stronie Energeks, rozładunek (dźwig lub HDS) po stronie klienta
- Transformator: zamontowany w stacji, jeśli pozwala na to masa transportowa; w przeciwnym razie osobnym transportem, a jego wstawienie i podłączenie po stronie klienta (do uzgodnienia)
- Czas realizacji 18 tygodni: od zamówienia; wersje 20 kV i niestandardowe mogą wymagać dłuższego terminu
- Poza zakresem dostawy: projekt i uzgodnienia, rozładunek, wykop i posadowienie, uziom i jego pomiar, kable SN i nN z głowicami, montaż, przyłączenie, pomiary pomontażowe, nastawy zabezpieczeń, odbiory: po stronie klienta lub jego wykonawcy
Do uwzględnienia
- Ładowarki generują wyższe harmoniczne: sprawdzić obciążalność transformatora; warto przewidzieć analizator jakości energii.
- Rozdzielnica SN bez F-gazów: od 1.01.2026 rozporządzenie UE 2024/573 zakazuje oddawania do eksploatacji rozdzielnic SN do 24 kV z gazami fluorowanymi (z wąskimi wyjątkami).
- Obudowa KSW 2,55 x 6,00 m dobrana wstępnie do aparatury: rozdzielnica SN 2,30 m wzdłuż ściany tylnej, dwie rozdzielnice nN ok. 1,00 m prostopadle przy przegrodzie komory, korytarz obsługi ok. 1,27 m; drzwi transformatora i drzwi obsługi w ścianie frontowej. Ostateczne rozmieszczenie wg projektu.
