Stacja transformatorowa 630 kVA przygotowana na 1000 kVA, pomiar SN
0,00 zł
0,00 zł
Stacje kontenerowe z obsługą wewnętrzną, gotowy zestaw

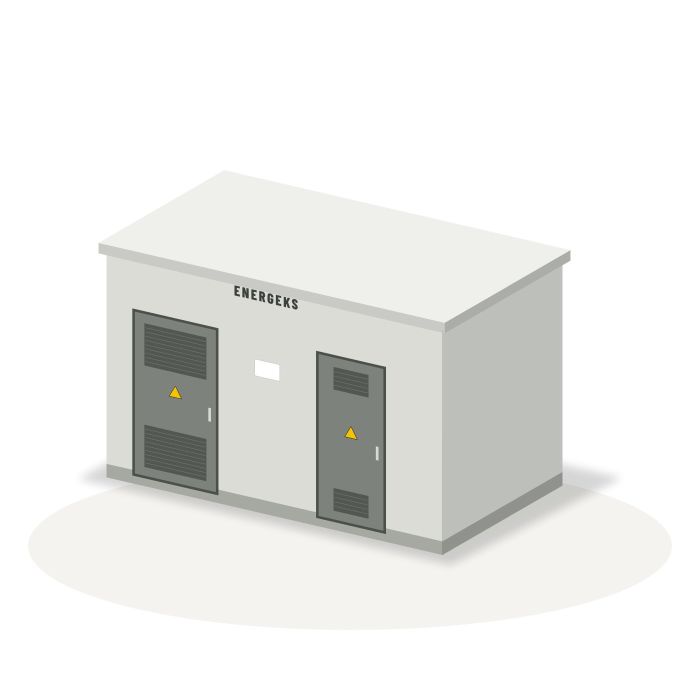

Stacja transformatorowa 630 kVA przygotowana na 1000 kVA, pomiar SN
Transformator 630 kVA dziś, 1000 kVA po rozbudowie: obudowa KSW 2,96 m, misa olejowa, aparat główny nN, szyny i połączenie transformatora liczone na moc docelową, zaciski płaskie Energeks MK 5. Przy wymianie transformatora zmienia się wkładki bezpiecznikowe SN i przekładniki pomiaru, obudowa i rozdzielnica nN zostają.
630 kVAtransformator olejowy MarkoEco2
2,96 x 4,56 mobudowa KSW
pomiar SNpole pomiarowe w rozdzielnicy SN
6 odpływównN, NH2
Parametry
Wartości z kreatora stacji Energeks dla tej konfiguracji; dobór aparatury potwierdza projektant.
Napięcie sieci SN15 kV (urządzenia 24 kV)
Moc630 kVA, transformator olejowy; stacja przygotowana na 1000 kVA
Prąd SN przy 15 kV24,2 A
Prąd nN przy 400 V909 A
Zwarcie na szynach nNIk ok. 23,8 kA, ip ok. 57 kA; szyny Icw 30 kA/1 s
Rozdzielnica SNL + P + T z bezpiecznikami, 16 kA/1 s, stało-powietrzna
Pomiarrozliczeniowy SN, przekładniki 25/5 A
Straty transformatoraP0 540 W, Pk 4600 W (Tier 2), uk 6%
Masa transformatoraok. 1800 kg, wymiary ok. 1450 x 900 x 1540 mm
Olej w transformatorzeok. 360 kg (ok. 409 l)
Osprzęt transformatorazaciski nN Energeks MK 5 M30x2 (płaskie, pod połączenie na moc docelową)
Obudowaobudowa betonowa KSW 2,96 x 4,56 m z korytarzem obsługi, wysokość 4,01 m z piwnicą kablową (nad terenem ok. 3,11 m), masa obudowy ok. 28 t
Kod stacjiENG-B630-15S-LPT-06-KD1000
Rysunki
Komplet arkuszy SVG (schemat, rzut, rozdzielnice, elewacje, przekroje, uziemienie, posadowienie) oraz projekt techniczny i kartę katalogową w PDF pobierzesz w kreatorze stacji.
Wyposażenie w zestawie
Obudowa
- Obudowa betonowa KSW 2,96 x 4,56 m z korytarzem obsługiwymiary zewnętrzne 2,96 x 4,56 m, wysokość 4,01 m z piwnicą kablową (nad terenem ok. 3,11 m); wnętrze 2,72 x 4,32 m, wysokość 2,81 m; komora transformatora 1,55 m w świetle, drzwi transformatora 1,17 m i drzwi obsługi 0,95 m w ścianie frontowej; klasa obudowy 10 K wg PN-EN 62271-202, IAC-AB 16 kA 1 s, IP43, IK10; masy poglądowe: korpus ok. 15,9 t, fundament z piwnicą ok. 7,4 t, dach ok. 4,7 t
- Fundament z piwnicą kablowąprefabrykat z betonu samozagęszczalnego, misa olejowa wydzielona przegrodą w piwnicy, przepusty kablowe; posadowienie na podsypce 0,1 m, zagłębienie ok. 0,90 m
- Misa olejowa min. 659 lna pełną ilość oleju transformatora docelowego 1000 kVA
- Wentylacja grawitacyjna i ogrzewanie antykondensacyjneżaluzje z siatką, grzałka z termostatem w przedziale SN
- Blokadykluczowa blokada drzwi komory transformatora z uziemnikiem pola T, blokady mechaniczne rozdzielnicy SN
Rozdzielnica SN
- Rozdzielnica SN 24 kV, szyny 630 A, 16 kA/1 sizolacja stało-powietrzna, IAC AFL 16 kA 1 s, wskaźniki napięcia LRM, uziemniki
- Pole liniowe L: rozłącznik 630 A z uziemnikiemprzyłącza kablowe typu C; głowice kabli liniowych po stronie wykonawcy
- Pole pomiarowe P: przekładniki prądowe 25/5 A kl. 0,2SIth 16 kA/1 s; przekładniki napięciowe 15/√3 / 0,1/√3 / 0,1/3 kV kl. 0,2 lub 0,5 (wg kategorii układu w IRiESD), z bezpiecznikami SN
- Pole transformatorowe T: rozłącznik z bezpiecznikami HH 40 Awkładki 24 kV ze zbijakiem, dobór typowy, ostatecznie wg tabeli producenta rozdzielnicy SN (PN-EN 62271-105); wyzwalacz od zabezpieczenia temperaturowego transformatora; uziemniki obustronne
Transformator
- Transformator olejowy hermetyczny MarkoEco2 630 kVA 15,75/0,42 kV Dyn5straty Tier 2: P0 540 W, Pk 4600 W, uk 6%, odczepy ±3 x 2,5%, uzwojenia Al, masa ok. 1800 kg
- Termometr ze stykamisygnalizacja i wyłączenie przez wyzwalacz łącznika w polu T
Osprzęt transformatora Energeks
- Zaciski nN Energeks MK 5 M30x2: 4 x DP 7300-5 (3 fazy i N)zaciski płaskie do połączeń szynowych (szyna do 100 mm, 4 otwory), 1000 A, na sworznie przepustów nN transformatora MarkoEco2 630 kVA; przyłączenie połączenia na moc docelową 1000 kVA (3 x 240 mm2 Cu na fazę), które nie mieści się w 2 gniazdach zacisków TOC; dobór końcówek wg karty katalogowej 11-65/15; po wymianie transformatora połączenie na jego zakończenia płaskie
Połączenia
- Połączenie rozdzielnicy SN z transformatorem3 x XRUHAKXS 1x70/16 mm2 12/20 kV z głowicami lub konektorami
- Połączenie transformatora z rozdzielnicą nN3 x 4 x YKXS 1x240 mm2, 3 kable na fazę i N; dobrane na moc docelową 1000 kVA
Rozdzielnica nN
- Aparat główny: wyłącznik powietrzny 1600 A z wyzwalaczem nadprądowym, Icu min. 24 kAdobrany na moc docelową 1000 kVA, prąd 1443 A przy 400 V (zabudowany transformator 630 kVA, 909 A)
- Szyny 1600 A, Icw 30 kA/1 s, Ipk 63 kAprąd zwarciowy początkowy ok. 23,8 kA, udarowy ok. 57 kA (sieć SN sztywna, PN-EN 60909-0); dobrane na moc docelową 1000 kVA
- 6 odpływów z rozłącznikami bezpiecznikowymi NH2 400 Awkładki dobiera projektant z zachowaniem selektywności z bezpiecznikami SN; rezerwa miejsca na kolejne odpływy
- Ograniczniki przepięć nN typu 1+2
- Rozdzielnica potrzeb własnychoświetlenie, gniazdo 230 V z wyłącznikiem różnicowoprądowym 30 mA, grzałka
Pomiar
- Pomiar rozliczeniowy po stronie SN (pośredni)przekładniki prądowe 25/5 A kl. 0,2S i napięciowe w polu P; szafka licznikowa z listwą probierczą, miejscem na licznik i modem OSD oraz zasilaniem rezerwowym (UPS); przekładnia ostatecznie wg warunków przyłączenia
Uziemienie, BHP i dokumenty
- Główna szyna uziemiająca i połączenia wyrównawczekonstrukcja, drzwi, punkt neutralny transformatora; zaciski do uziomu otokowego (uziom po stronie wykonawcy, wg projektu i PN-EN 50522)
- Tablice ostrzegawcze i schemat stacjiwg wymagań OSD i instrukcji eksploatacji
- Sprzęt ochronny (opcja)chodnik izolacyjny, rękawice dielektryczne, wskaźnik napięcia SN, drążek izolacyjny, uchwyt do wkładek NH, gaśnica
- DokumentacjaDTR z instrukcją transportu, rozładunku i posadowienia; certyfikat badań typu PN-EN 62271-202 z zastosowaną rozdzielnicą SN; protokoły prób wyrobu; deklaracje zgodności rozdzielnic (PN-EN 62271-200, PN-EN 61439); karta prób transformatora (PN-EN 60076) i deklaracja Ecodesign; schemat jednokreskowy
Dostawa i uwagi
Dostawa
- Transport na miejsce wskazane przez klienta: załadunek po stronie Energeks, rozładunek (dźwig lub HDS) po stronie klienta
- Transformator: zamontowany w stacji, jeśli pozwala na to masa transportowa; w przeciwnym razie osobnym transportem, a jego wstawienie i podłączenie po stronie klienta (do uzgodnienia)
- Czas realizacji 18 tygodni: od zamówienia; wersje 20 kV i niestandardowe mogą wymagać dłuższego terminu
- Poza zakresem dostawy: projekt i uzgodnienia, rozładunek, wykop i posadowienie, uziom i jego pomiar, kable SN i nN z głowicami, montaż, przyłączenie, pomiary pomontażowe, nastawy zabezpieczeń, odbiory: po stronie klienta lub jego wykonawcy
Do uwzględnienia
- Stacja przygotowana na transformator 1000 kVA: komora, misa olejowa, aparat główny, szyny i połączenie nN dobrane na moc docelową; bezpieczniki HH i przekładniki na zabudowany transformator 630 kVA (przy wymianie transformatora do wymiany).
- Połączenie nN na moc docelową 1000 kVA nie mieści się w 2 gniazdach zacisków TOC, dlatego na transformatorze 630 kVA zaciski płaskie Energeks MK 5 (jak w projektach stacji przygotowanych na większy transformator).
- Przy wyłączniku nN ze zwłoką sprawdzić selektywność z bezpiecznikami HH; można wybrać wyłącznik w polu transformatorowym.
- Rozdzielnica SN bez F-gazów: od 1.01.2026 rozporządzenie UE 2024/573 zakazuje oddawania do eksploatacji rozdzielnic SN do 24 kV z gazami fluorowanymi (z wąskimi wyjątkami).
- Obudowa KSW 2,96 x 4,56 m dobrana wstępnie do aparatury: rozdzielnica SN 1,80 m wzdłuż ściany tylnej, rozdzielnica nN ok. 1,50 m prostopadle przy przegrodzie komory, korytarz obsługi ok. 1,68 m; drzwi transformatora i drzwi obsługi w ścianie frontowej. Ostateczne rozmieszczenie wg projektu.
Zmień w kreatorze
Ten zestaw to punkt wyjścia. W kreatorze zmienisz między innymi:
- napięcie 15 albo 20 kV
- transformator żywiczny TeoEco2
- liczba pól SN i rodzaj pola transformatorowego
- pomiar SN albo nN
- liczba odpływów i pola rezerwowe
- obsługa wewnętrzna albo zewnętrzna
- REI 120, pole agregatu, przycisk ppoż.
- analizator sieci, kompensacja, moc docelowa
- telemechanika i standard OSD
Dlaczego Energeks
- Transformator MarkoEco2 w zestawie
Olejowy hermetyczny, straty zgodne z Ekoprojektem (Tier 2), gwarancja 60 miesięcy. Na życzenie żywiczny TeoEco2.
- Rozdzielnice SN bez F-gazów
Izolacja stało-powietrzna, powietrzna albo gazowa o GWP poniżej 1, zgodnie z rozporządzeniem UE 2024/573, które od 2026 r. wycofuje SF6 z nowych rozdzielnic do 24 kV.
- Dokumentacja od ręki
Projekt techniczny do adaptacji i karta katalogowa w PDF, schemat jednokreskowy i rysunki SVG, zestawienie CSV dla każdej konfiguracji: do przetargu, projektu i zgłoszenia.
Zapytaj o ofertę na ENG-B630-15S-LPT-06-KD1000
Podaj lokalizację i planowany termin, a przygotujemy wycenę z transportem. Napisz na info@energeks.com albo zadzwoń: +48 664 951 947.
Stacja transformatorowa 630 kVA przygotowana na 1000 kVA, pomiar SN. Gotowy zestaw z dokumentacją od ręki, cena na zapytanie, realizacja 18 tygodni.
