Stacje słupowe, gotowy zestaw

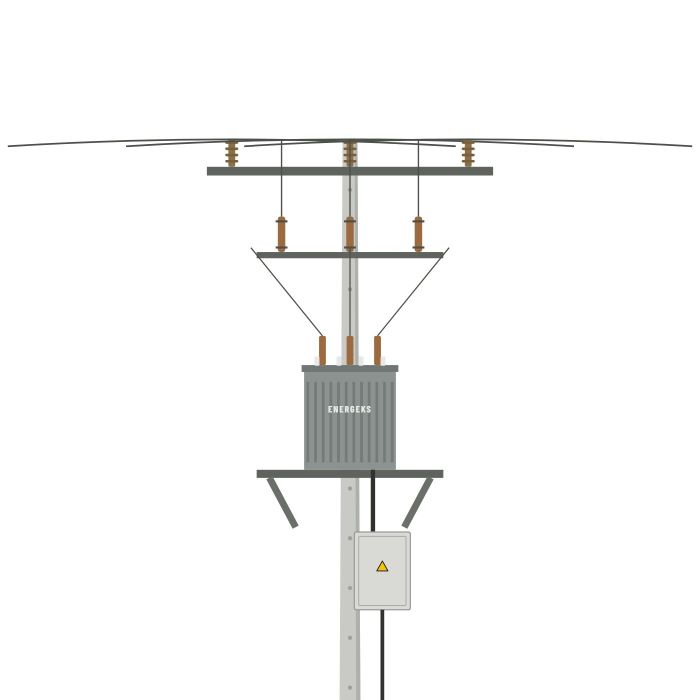

Stacja transformatorowa słupowa 160 kVA
Typowa stacja słupowa 160 kVA: transformator MarkoEco2, rozłącznik napowietrzny, bezpieczniki WBGNp 16 A, szafka nN z pomiarem półpośrednim i 4 odpływami NH1, osprzęt Energeks TOC, ZGU i OIP.
160 kVAtransformator olejowy MarkoEco2
słupoważerdź E-12 lub E-13,5
pomiar nNpółpośredni w rozdzielnicy nN
4 odpływównN, NH1
Parametry
Wartości z kreatora stacji Energeks dla tej konfiguracji; dobór aparatury potwierdza projektant.
Napięcie sieci SN15 kV (urządzenia 24 kV)
Moc160 kVA, transformator olejowy
Prąd SN przy 15 kV6,2 A
Prąd nN przy 400 V231 A
Zwarcie na szynach nNIk ok. 5,6 kA, ip ok. 11 kA; szyny Icw 10 kA/1 s
Aparatura SNrozłącznik napowietrzny i bezpieczniki WBGNp 16 A
Pomiarrozliczeniowy nN, przekładniki 250/5 A
Straty transformatoraP0 189 W, Pk 1750 W (Tier 2), uk 4%
Masa transformatoraok. 950 kg, wymiary ok. 1100 x 750 x 1450 mm
Olej w transformatorzeok. 210 kg (ok. 239 l)
Osprzęt transformatorazaciski nN Energeks TOC-1 M12 z osłonami OZNN M12; po stronie SN zaciski Energeks ZGU i osłony izolatorów przeciw ptakom OIP
Obudowasłupowa
Kod stacjiENG-F160-15-PB-04
Rysunki
Komplet arkuszy SVG (schemat jednokreskowy, widok stacji słupowej, szafka nN, układ pomiarowy) oraz projekt techniczny i kartę katalogową w PDF pobierzesz w kreatorze stacji.
Wyposażenie w zestawie
Konstrukcja słupowa
- Żerdź wirowana E-12 lub E-13,5siła wierzchołkowa wg projektu; konstrukcja wsporcza transformatora, opcjonalnie pomost obsługi
- Konstrukcja i osprzęt stacjiwg albumu PTPiREE lub standardu OSD w miejscu przyłączenia
- Szafka nNobudowa izolacyjna na słupie, miejsce na układ pomiarowy
Aparatura SN na słupie
- Rozłącznik napowietrzny z napędemprąd ciągły min. 200 A; na słupie odgałęźnym lub stanowiskowym wg projektu
- Ograniczniki przepięć SNbeziskiernikowe, 10 kA (8/20 µs), z odłącznikami, dobrane do sieci 15 kV i sposobu pracy punktu neutralnego
- Podstawy bezpiecznikowe PBNV-24 z wkładkami WBGNp-24 16 Adobór typowy, do potwierdzenia tabelą producenta wkładek
Transformator
- Transformator olejowy hermetyczny MarkoEco2 160 kVA 15,75/0,42 kV Dyn5straty Tier 2: P0 189 W, Pk 1750 W, uk 4%, odczepy ±3 x 2,5%, uzwojenia Al, masa ok. 950 kg
Osprzęt transformatora Energeks
- Zaciski nN Energeks TOC-1 M12: 3 x TOC-1/U (DP 5100) i 1 x TOC-1/N (DP 5100N)poziome, bezkońcówkowe, 250 A; gniazda 2 x 95-240 mm2 (Al lub Cu) i 2 x 2,5-50 mm2 na ograniczniki, pomiar i potrzeby własne; korpus z odkuwki mosiężnej ocynowanej, śruby mocujące ze stali nierdzewnej, dociskowe z mosiądzu; zacisk /N z przyłączem uziemienia roboczego; PN-EN 60947-7-1; do transformatorów MarkoEco2; karty katalogowe 5-65/15 i 6-65/15; energeks.shop/zacisk-transformatorowy-toc-1.html
- 4 osłony izolacyjne nN Energeks OZNN M12osłony zacisków nN z elastycznego tworzywa samogasnącego, zakładane po podłączeniu kabli; energeks.shop/oslona-izolacyjna-oznn.html
- 3 zaciski SN Energeks ZGU na przepusty SN transformatorabezkońcówkowe, trzpień M12, przewód do 70 mm2; ZGU-OP, gdy ogranicznik przepięć SN jest na trzpieniu przepustu; karta 12-65/15
- 3 osłony izolatorów SN przeciw ptakom Energeks OIPtworzywo samogasnące odporne na UV, wysokość 260 mm; OIP 2 do izolatorów o średnicy 120-170 mm, OIP 3 powyżej 170 mm (dobór wg transformatora); karta 14-65/15
Połączenia
- Połączenie transformatora z szafką nN4 x YKXS 1x95 mm2, 1 kabel na fazę i N; przekrój min. 95 mm2 do gniazd zacisków TOC
Rozdzielnica nN na słupie
- Aparat główny: rozłącznik bezpiecznikowy z wkładkami gTr 160 kVAna transformator 160 kVA, prąd 231 A przy 400 V
- Szyny 250 A, Icw 10 kA/1 s, Ipk 17 kAprąd zwarciowy początkowy ok. 5,6 kA, udarowy ok. 11 kA (sieć SN sztywna, PN-EN 60909-0)
- 4 odpływy z rozłącznikami bezpiecznikowymi NH1 250 Awkładki dobiera projektant z zachowaniem selektywności z bezpiecznikami SN; rezerwa miejsca na kolejne odpływy
- Ograniczniki przepięć nN typu 1+2
Pomiar
- Pomiar rozliczeniowy po stronie nN (półpośredni)przekładniki 250/5 A kl. 0,5S, 5 VA, FS5 (lub wg warunków przyłączenia), szafka licznikowa; wymaga zgody OSD, OSD dolicza straty transformatora
Wyposażenie i dokumenty
- Przewody uziemiające i zaciskiuziom po stronie wykonawcy wg projektu
- Tablice ostrzegawcze i schemat stacjiwg wymagań OSD i instrukcji eksploatacji
- DokumentacjaDTR, deklaracje zgodności aparatury, karta prób transformatora (PN-EN 60076), schemat jednokreskowy
Dostawa i uwagi
Dostawa
- Transport na miejsce wskazane przez klienta: elementy stacji słupowej jako zestaw do montażu; załadunek po stronie Energeks, rozładunek (HDS) po stronie klienta
- Czas realizacji 18 tygodni: od zamówienia; wersje 20 kV i niestandardowe mogą wymagać dłuższego terminu
- Poza zakresem dostawy: projekt i uzgodnienia, rozładunek, wykop i posadowienie, uziom i jego pomiar, kable SN i nN z głowicami, montaż, przyłączenie, pomiary pomontażowe, nastawy zabezpieczeń, odbiory: po stronie klienta lub jego wykonawcy
Do uwzględnienia
- Pomiar po stronie nN zwykle do 160 do 400 kVA, zależnie od OSD i za jego zgodą; powyżej pole pomiarowe SN. Przy pomiarze nN OSD dolicza straty transformatora.
- Enea nie zaleca nowych stacji słupowych, stosuje je przy przebudowach.
Zmień w kreatorze
Ten zestaw to punkt wyjścia. W kreatorze zmienisz między innymi:
- moc 63 do 400 kVA
- napięcie 15 albo 20 kV
- 2 do 5 odpływów nN
- standard OSD
Dlaczego Energeks
- Transformator MarkoEco2 w zestawie
Olejowy hermetyczny, straty zgodne z Ekoprojektem (Tier 2), gwarancja 60 miesięcy. Na życzenie żywiczny TeoEco2.
- Rozdzielnice SN bez F-gazów
Izolacja stało-powietrzna, powietrzna albo gazowa o GWP poniżej 1, zgodnie z rozporządzeniem UE 2024/573, które od 2026 r. wycofuje SF6 z nowych rozdzielnic do 24 kV.
- Dokumentacja od ręki
Projekt techniczny do adaptacji i karta katalogowa w PDF, schemat jednokreskowy i rysunki SVG, zestawienie CSV dla każdej konfiguracji: do przetargu, projektu i zgłoszenia.
Zapytaj o ofertę na ENG-F160-15-PB-04
Podaj lokalizację i planowany termin, a przygotujemy wycenę z transportem. Napisz na info@energeks.com albo zadzwoń: +48 664 951 947.
Stacja transformatorowa słupowa 160 kVA: żerdź E-12 lub E-13,5, szafka nN z pomiarem. Dokumentacja od ręki, cena na zapytanie, 18 tygodni.
