Stacja transformatorowa słupowa 250 kVA

Oceń ten produkt jako pierwszy
0,00 zł 0,00 zł
Dostępność 0 szt.
SKU
ENG-F250-15-PB-04
Dodaj do schowka

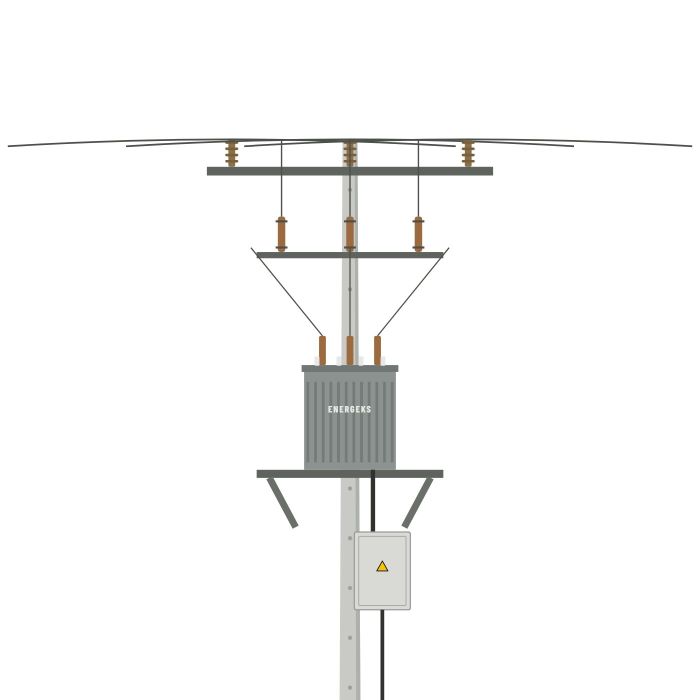

main product photo

Stacje słupowe, gotowy zestaw

Stacja transformatorowa słupowa 250 kVA

Stacja słupowa 250 kVA dla zakładu, gospodarstwa albo osiedla przy linii napowietrznej: transformator MarkoEco2 250 kVA, bezpieczniki WBGNp 25 A, szafka nN z pomiarem półpośrednim i 4 odpływami.

Zapytaj o ofertęOtwórz w kreatorze
Stacja 250 kVA, pomiar nNENG-F250-15-PB-04
250 kVAtransformator olejowy MarkoEco2
słupoważerdź E-12 lub E-13,5
pomiar nNpółpośredni w rozdzielnicy nN
4 odpływównN, NH1

Parametry

Wartości z kreatora stacji Energeks dla tej konfiguracji; dobór aparatury potwierdza projektant.

Napięcie sieci SN15 kV (urządzenia 24 kV)
Moc250 kVA, transformator olejowy
Prąd SN przy 15 kV9,6 A
Prąd nN przy 400 V361 A
Zwarcie na szynach nNIk ok. 8,8 kA, ip ok. 19 kA; szyny Icw 15 kA/1 s
Aparatura SNrozłącznik napowietrzny i bezpieczniki WBGNp 25 A
Pomiarrozliczeniowy nN, przekładniki 400/5 A
Straty transformatoraP0 270 W, Pk 2350 W (Tier 2), uk 4%
Masa transformatoraok. 1090 kg, wymiary ok. 1100 x 800 x 1450 mm
Olej w transformatorzeok. 225 kg (ok. 256 l)
Osprzęt transformatorazaciski nN Energeks TOC-1 M20 z osłonami OZNN M20; po stronie SN zaciski Energeks ZGU i osłony izolatorów przeciw ptakom OIP
Obudowasłupowa
Kod stacjiENG-F250-15-PB-04

Rysunki

Komplet arkuszy SVG (schemat jednokreskowy, widok stacji słupowej, szafka nN, układ pomiarowy) oraz projekt techniczny i kartę katalogową w PDF pobierzesz w kreatorze stacji.

linia napowietrzna SN 15 kVrozłącznik napowietrznyograniczniki przepięćWBGNp-24 25 Apodstawy PBNV-24MarkoEco2 250 kVA15,75/0,42 kV Dyn5, uk 4%SN: ZGU + OIP, nN: TOC-1 M20 + OZNN M20 (Energeks)kable 1 x 150 mm2 Cu na fazęszafka nN na słupiepomiar nN 400/5 AgTr 250 kVA12344 x NH1 250 A (odpływy)ENG-F250-15-PB-04, schemat poglądowy, nie do wykonawstwa
Schemat jednokreskowy (poglądowy).

Wyposażenie w zestawie

Konstrukcja słupowa

  • Żerdź wirowana E-12 lub E-13,5siła wierzchołkowa wg projektu; konstrukcja wsporcza transformatora, opcjonalnie pomost obsługi
  • Konstrukcja i osprzęt stacjiwg albumu PTPiREE lub standardu OSD w miejscu przyłączenia
  • Szafka nNobudowa izolacyjna na słupie, miejsce na układ pomiarowy

Aparatura SN na słupie

  • Rozłącznik napowietrzny z napędemprąd ciągły min. 200 A; na słupie odgałęźnym lub stanowiskowym wg projektu
  • Ograniczniki przepięć SNbeziskiernikowe, 10 kA (8/20 µs), z odłącznikami, dobrane do sieci 15 kV i sposobu pracy punktu neutralnego
  • Podstawy bezpiecznikowe PBNV-24 z wkładkami WBGNp-24 25 Adobór typowy, do potwierdzenia tabelą producenta wkładek

Transformator

  • Transformator olejowy hermetyczny MarkoEco2 250 kVA 15,75/0,42 kV Dyn5straty Tier 2: P0 270 W, Pk 2350 W, uk 4%, odczepy ±3 x 2,5%, uzwojenia Al, masa ok. 1090 kg

Osprzęt transformatora Energeks

  • Zaciski nN Energeks TOC-1 M20: 3 x TOC-1/U (DP 5200) i 1 x TOC-1/N (DP 5200N)poziome, bezkońcówkowe, 630 A; gniazda 2 x 95-240 mm2 (Al lub Cu) i 2 x 2,5-50 mm2 na ograniczniki, pomiar i potrzeby własne; korpus z odkuwki mosiężnej ocynowanej, śruby mocujące ze stali nierdzewnej, dociskowe z mosiądzu; zacisk /N z przyłączem uziemienia roboczego; PN-EN 60947-7-1; do transformatorów MarkoEco2; karty katalogowe 5-65/15 i 6-65/15; energeks.shop/zacisk-transformatorowy-toc-1.html
  • 4 osłony izolacyjne nN Energeks OZNN M20osłony zacisków nN z elastycznego tworzywa samogasnącego, zakładane po podłączeniu kabli; energeks.shop/oslona-izolacyjna-oznn.html
  • 3 zaciski SN Energeks ZGU na przepusty SN transformatorabezkońcówkowe, trzpień M12, przewód do 70 mm2; ZGU-OP, gdy ogranicznik przepięć SN jest na trzpieniu przepustu; karta 12-65/15
  • 3 osłony izolatorów SN przeciw ptakom Energeks OIPtworzywo samogasnące odporne na UV, wysokość 260 mm; OIP 2 do izolatorów o średnicy 120-170 mm, OIP 3 powyżej 170 mm (dobór wg transformatora); karta 14-65/15

Połączenia

  • Połączenie transformatora z szafką nN4 x YKXS 1x150 mm2, 1 kabel na fazę i N

Rozdzielnica nN na słupie

  • Aparat główny: rozłącznik bezpiecznikowy z wkładkami gTr 250 kVAna transformator 250 kVA, prąd 361 A przy 400 V
  • Szyny 400 A, Icw 15 kA/1 s, Ipk 30 kAprąd zwarciowy początkowy ok. 8,8 kA, udarowy ok. 19 kA (sieć SN sztywna, PN-EN 60909-0)
  • 4 odpływy z rozłącznikami bezpiecznikowymi NH1 250 Awkładki dobiera projektant z zachowaniem selektywności z bezpiecznikami SN; rezerwa miejsca na kolejne odpływy
  • Ograniczniki przepięć nN typu 1+2

Pomiar

  • Pomiar rozliczeniowy po stronie nN (półpośredni)przekładniki 400/5 A kl. 0,5S, 5 VA, FS5 (lub wg warunków przyłączenia), szafka licznikowa; wymaga zgody OSD, OSD dolicza straty transformatora

Wyposażenie i dokumenty

  • Przewody uziemiające i zaciskiuziom po stronie wykonawcy wg projektu
  • Tablice ostrzegawcze i schemat stacjiwg wymagań OSD i instrukcji eksploatacji
  • DokumentacjaDTR, deklaracje zgodności aparatury, karta prób transformatora (PN-EN 60076), schemat jednokreskowy

Dostawa i uwagi

Dostawa

  • Transport na miejsce wskazane przez klienta: elementy stacji słupowej jako zestaw do montażu; załadunek po stronie Energeks, rozładunek (HDS) po stronie klienta
  • Czas realizacji 18 tygodni: od zamówienia; wersje 20 kV i niestandardowe mogą wymagać dłuższego terminu
  • Poza zakresem dostawy: projekt i uzgodnienia, rozładunek, wykop i posadowienie, uziom i jego pomiar, kable SN i nN z głowicami, montaż, przyłączenie, pomiary pomontażowe, nastawy zabezpieczeń, odbiory: po stronie klienta lub jego wykonawcy

Do uwzględnienia

  • Pomiar po stronie nN zwykle do 160 do 400 kVA, zależnie od OSD i za jego zgodą; powyżej pole pomiarowe SN. Przy pomiarze nN OSD dolicza straty transformatora.
  • Enea nie zaleca nowych stacji słupowych, stosuje je przy przebudowach.

Zmień w kreatorze

Ten zestaw to punkt wyjścia. W kreatorze zmienisz między innymi:

  • moc 63 do 400 kVA
  • napięcie 15 albo 20 kV
  • 2 do 5 odpływów nN
  • standard OSD

Dlaczego Energeks

  • Transformator MarkoEco2 w zestawie

    Olejowy hermetyczny, straty zgodne z Ekoprojektem (Tier 2), gwarancja 60 miesięcy. Na życzenie żywiczny TeoEco2.

  • Rozdzielnice SN bez F-gazów

    Izolacja stało-powietrzna, powietrzna albo gazowa o GWP poniżej 1, zgodnie z rozporządzeniem UE 2024/573, które od 2026 r. wycofuje SF6 z nowych rozdzielnic do 24 kV.

  • Dokumentacja od ręki

    Projekt techniczny do adaptacji i karta katalogowa w PDF, schemat jednokreskowy i rysunki SVG, zestawienie CSV dla każdej konfiguracji: do przetargu, projektu i zgłoszenia.

Zapytaj o ofertę na ENG-F250-15-PB-04

Podaj lokalizację i planowany termin, a przygotujemy wycenę z transportem. Napisz na info@energeks.com albo zadzwoń: +48 664 951 947.

Zapytaj o ofertęOtwórz w kreatorze
Dane techniczne
Stacja transformatorowa słupowa 250 kVA: żerdź E-12 lub E-13,5, szafka nN z pomiarem. Dokumentacja od ręki, cena na zapytanie, 18 tygodni.
