Zacisk transformatorowy TOC-1
Transformer clamp TOC-1 · nr kat. DP 5100–5300 · DP 5100N–5300N
Energeks · osprzęt transformatorowy 2026
Zacisk nN na przepusty transformatorów 63–630 kVA

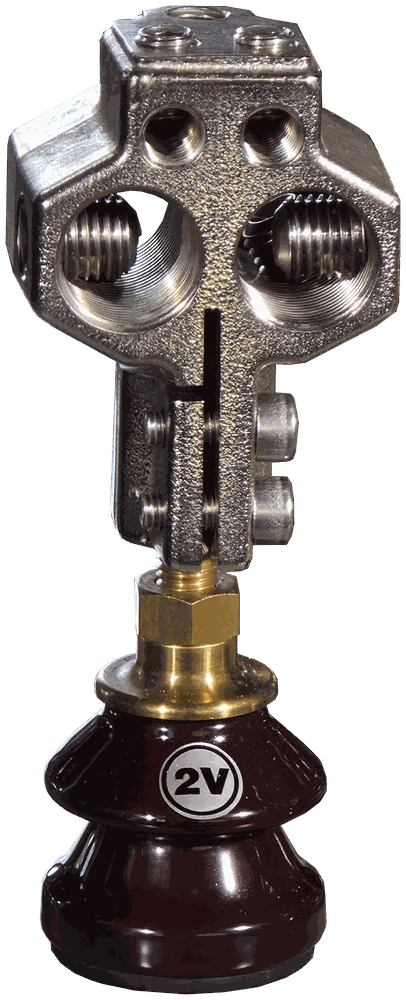

TOC-1 nakręca się na sworzeń przepustu niskiego napięcia i wyprowadza poziomo przewody nN – dwa główne do 300 mm² i dwa pomocnicze. Korpus to odkuwka z mosiądzu ocynowanego, śruby mocujące są ze stali nierdzewnej.
Certyfikat zgodności SEP-BBJ nr Z/12/004/26 · TOC-1 M12
Certyfikat zgodności · SEP-BBJ
Zaciski TOC-1 M12 w wersjach /U i /N, razem z osłoną izolacyjną OZNN, mają Certyfikat Zgodności nr Z/12/004/26. Wydało go SEP – Biuro Badawcze ds. Jakości, jednostka certyfikująca akredytowana przez PCA (nr AC 012), na podstawie badań wyrobu.
Fazowa i z uziemieniem – ta sama przyłączalność

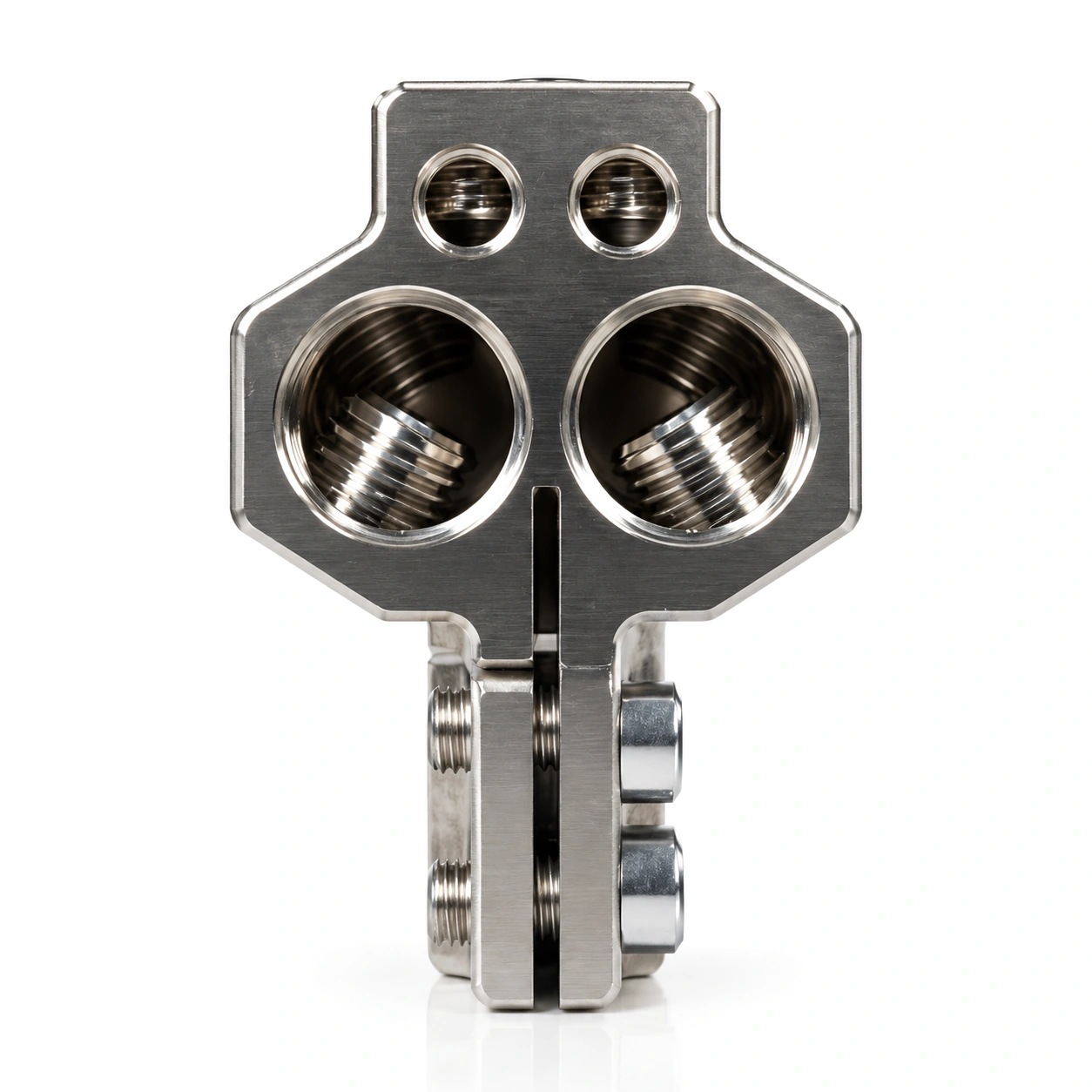

Poziome odejście przewodów nN ze sworznia przepustu – na fazy L1, L2, L3.
| Nr katalogowy | d | Masa [kg] | I max [A] | Moc transformatora |
|---|---|---|---|---|
| DP 5100 | M12 | 1,0 | 250 | ≤ 160 kVA |
| DP 5200 | M20 | 1,0 | 630 | ≤ 250/400 kVA |
| DP 5300 | M30 | 1,0 | 1000 | ≤ 630 kVA |
Karta katalogowa 5-65/15

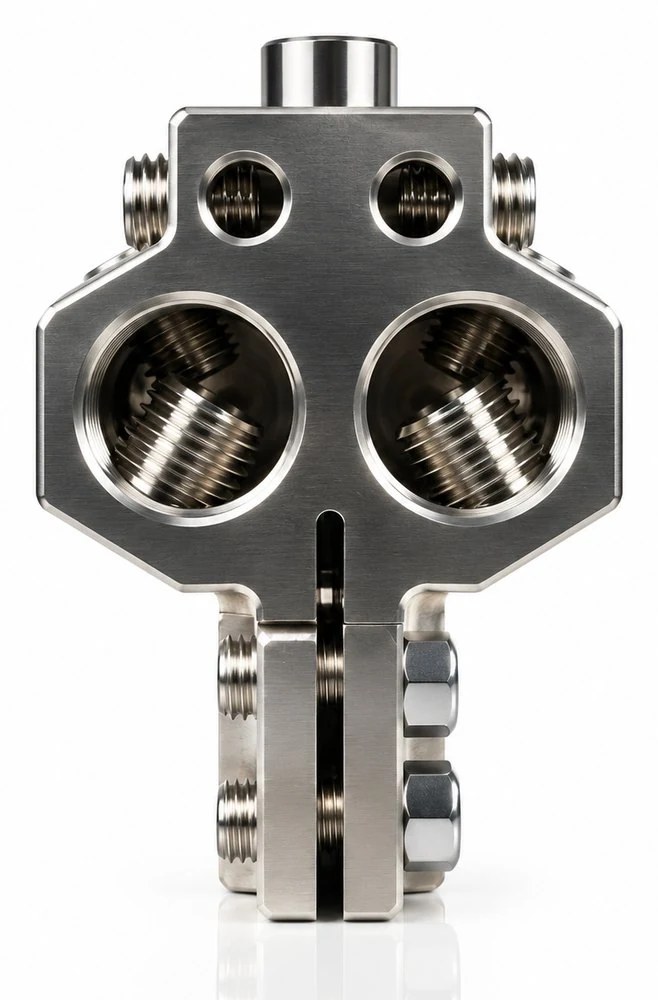

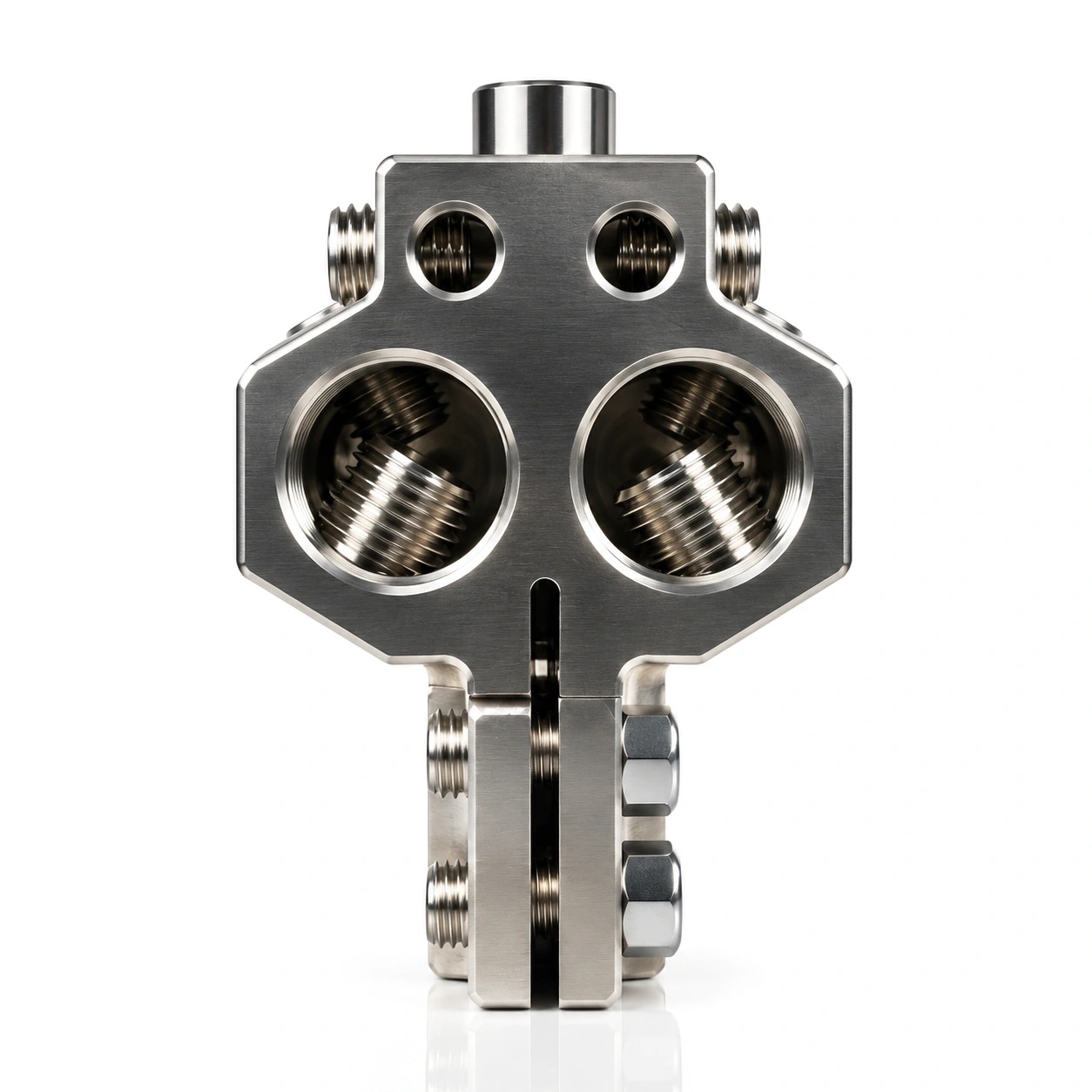

Jak TOC-1/U, z dodatkowym sworzniem na przewód neutralny lub uziemiający.
| Nr katalogowy | d | Masa [kg] | I max [A] | Moc transformatora |
|---|---|---|---|---|
| DP 5100N | M12 | 1,0 | 250 | ≤ 160 kVA |
| DP 5200N | M20 | 1,0 | 630 | ≤ 250/400 kVA |
| DP 5300N | M30 | 1,0 | 1000 | ≤ 630 kVA |
Karta katalogowa 6-65/15
Komplet na jeden transformator: 3 × TOC-1/U na fazy i 1 × TOC-1/N na przewód neutralny. Gwint zacisku = gwint sworznia przepustu nN; jeśli nie wiesz, jaki masz – podaj moc transformatora.

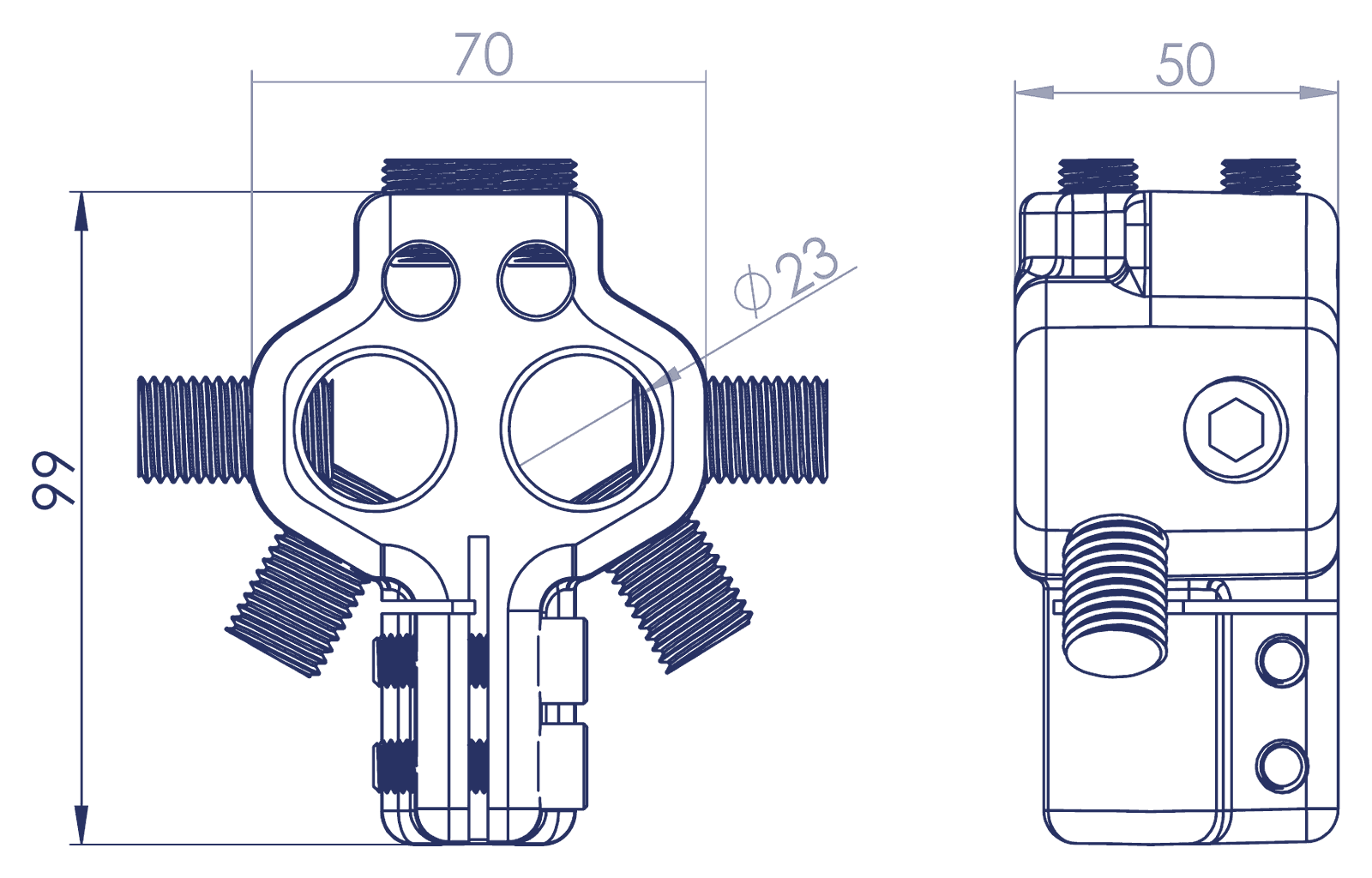

Wymiary gabarytowe w milimetrach
Rysunek poglądowy – wymiary mogą nieznacznie różnić się od wartości rzeczywistych.
Zastosowanie, materiał, przyłączalność
Do wykonania poziomego odejścia ze sworzni przepustów niskiego napięcia elektroenergetycznych transformatorów przewodami nN. Wersja TOC-1/N – z możliwością podłączenia uziemienia.
2 × 2,5–50 mm² – pomiary, oświetlenie stacji, ogranicznik przepięć
Pasuje osłona izolacyjna OZNN w rozmiarze gwintu zacisku
PN-EN 60947-7-1:2012 oraz PN-EN 60947-1:2010+A1:2011+A2:2014-12. Zgodność wersji M12 /U i /N z osłoną OZNN potwierdza certyfikat SEP-BBJ nr Z/12/004/26.
Bez adaptera i bez końcówek kablowych
Gwint wewnętrzny M12, M20 lub M30 wchodzi bezpośrednio na sworzeń przepustu nN transformatora.
Dwie śruby ze stali nierdzewnej zaciskają rozcięty korpus na sworzniu – połączenie nie luzuje się od drgań i zmian obciążenia.
Dwa gniazda główne do 300 mm² i dwa pomocnicze 2,5–50 mm². Przewody dociskają mosiężne śruby.
Ceny netto · gwint wybierasz przy zamówieniu
299,00 zł netto
367,77 zł brutto
Wersja fazowa
299,00 zł netto
367,77 zł brutto
Z uziemieniem
1136,20 zł netto
1397,53 zł brutto
3 × U + 1 × N · 5 % taniej
1383,20 zł netto
1701,34 zł brutto
Zaciski z osłonami · 5 % taniej
Z katalogu osprzętu transformatorowego 2026
Technologia, której możesz zaufać.
Połączenie, które pozostaje pewne.
Ilustracje i wizualizacje mają charakter poglądowy.
TOC-1Zobacz wszystkie akcesoria
Wyposażenie transformatorów Energeks · od ręki z magazynu w Polsce
Zacisk transformatorowy
M12 · M20 · M30 · 250–1000 A
299 zł netto
Ten produkt
Zacisk transformatorowy
M12 · M20 · M30 · 250–1000 A
299 zł netto
Zobacz →
Osłona izolacyjna
Guma trudnopalna · M12 · M20 · M30
65 zł netto
Zobacz →
Kategoria
Zaciski, osłony izolacyjne i osprzęt do transformatorów
Poziomy zacisk nN nakręcany na sworzeń przepustu M12, M20 lub M30 – do transformatorów 63–630 kVA. Mosiądz kuty ocynowany, 2 gniazda do 300 mm² i 2 pomocnicze. Komplet 4 szt. taniej o 5 %.
