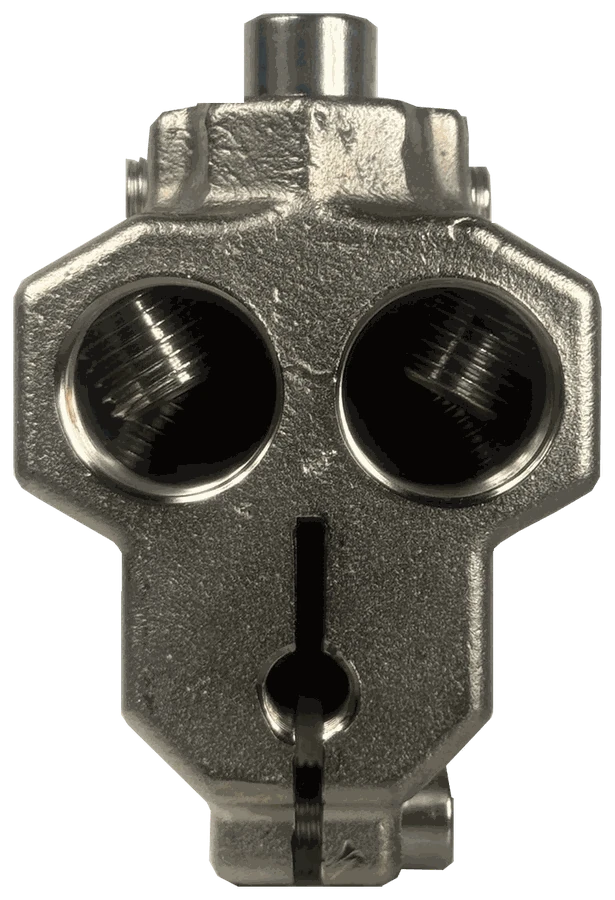

Zacisk transformatorowy TOC-2 Energeks – kompaktowy, M12 / M20 / M30
367,77 zł
299,00 zł
Energeks · zaciski transformatorowe nN

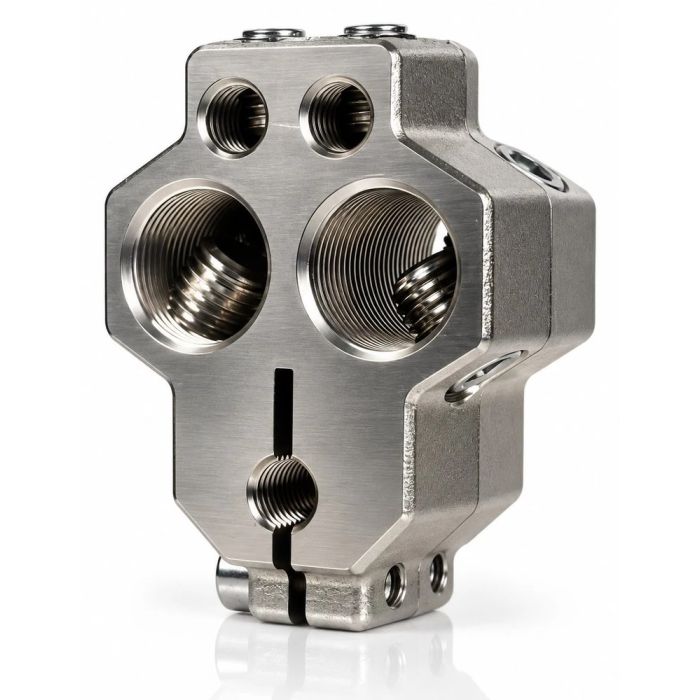

TOC-2 – kompaktowy zacisk na transformatory 63–630 kVA
Zwarta odmiana zacisku poziomego: gniazda przewodów w jednej głowicy, rozcięty trzpień z dwiema śrubami blokującymi z boku. Zajmuje mniej miejsca na pokrywie, więc sprawdza się tam, gdzie przepusty nN stoją blisko siebie. Przyłączalność jak w TOC-1: 2 × 300 mm² i 2 przewody pomocnicze, gwint M12, M20 lub M30.
250–1000Aprąd znamionowy
2×300mm²przewody główne
M12–M30gwint sworznia przepustu
63–630kVAmoc transformatora
TOC-1 czy TOC-2?
Dwa zaciski, ta sama przyłączalność

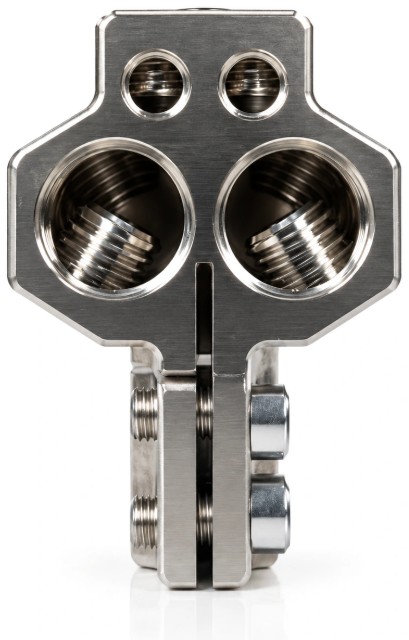

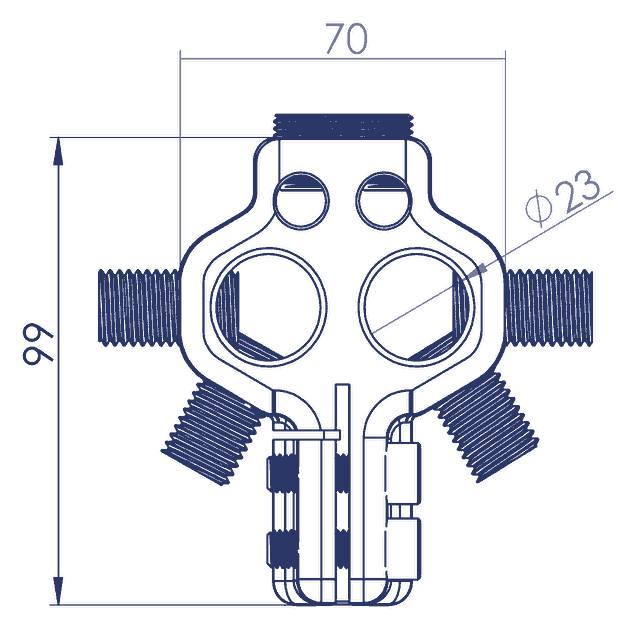

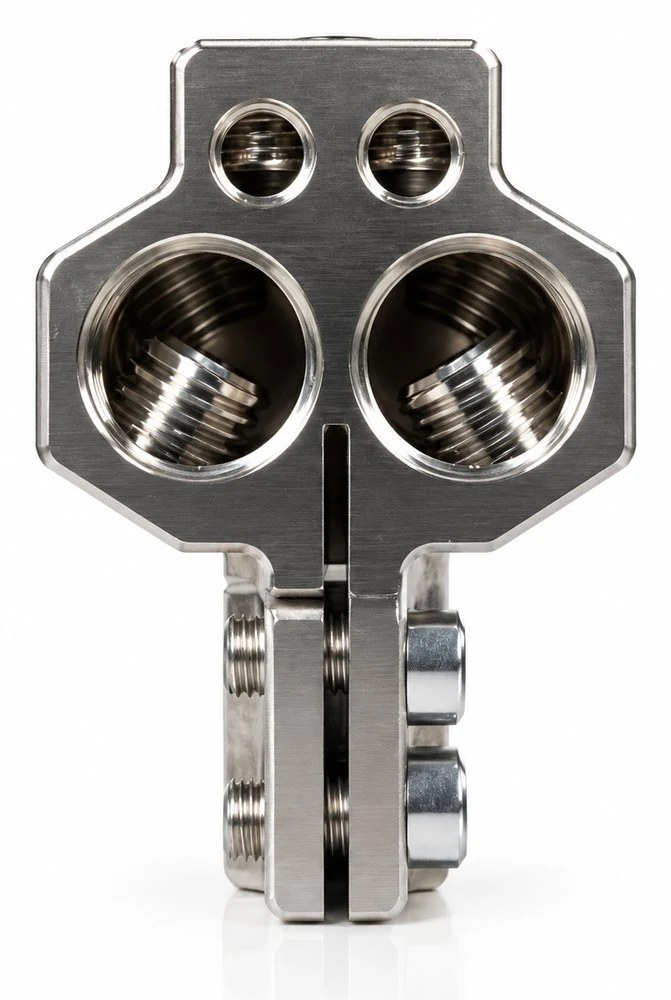

TOC-1
- Korpus z odsadzoną stopką – dwie śruby blokujące na stopce, pod głowicą
- Wyższe ustawienie gniazd nad pokrywą – wygodny dostęp przy grubych przewodach
- Nasz standard do MarkoEco2
TOC-2 ta strona
- Zwarta bryła – gniazda w głowicy, rozcięty trzpień, śruby blokujące z boku
- Mniejszy obrys na pokrywie – gdy przepusty nN stoją gęsto lub jest osłona
- Ten sam gwint M12/M20/M30 i te same przekroje przewodów
Oba zaciski są odkuwkami z mosiądzu ocynowanego, ze śrubami mocującymi ze stali nierdzewnej, i pasują do osłony OZNN. Nie wiesz, który wybrać? Podaj typ transformatora – doradzimy.
Z każdej strony

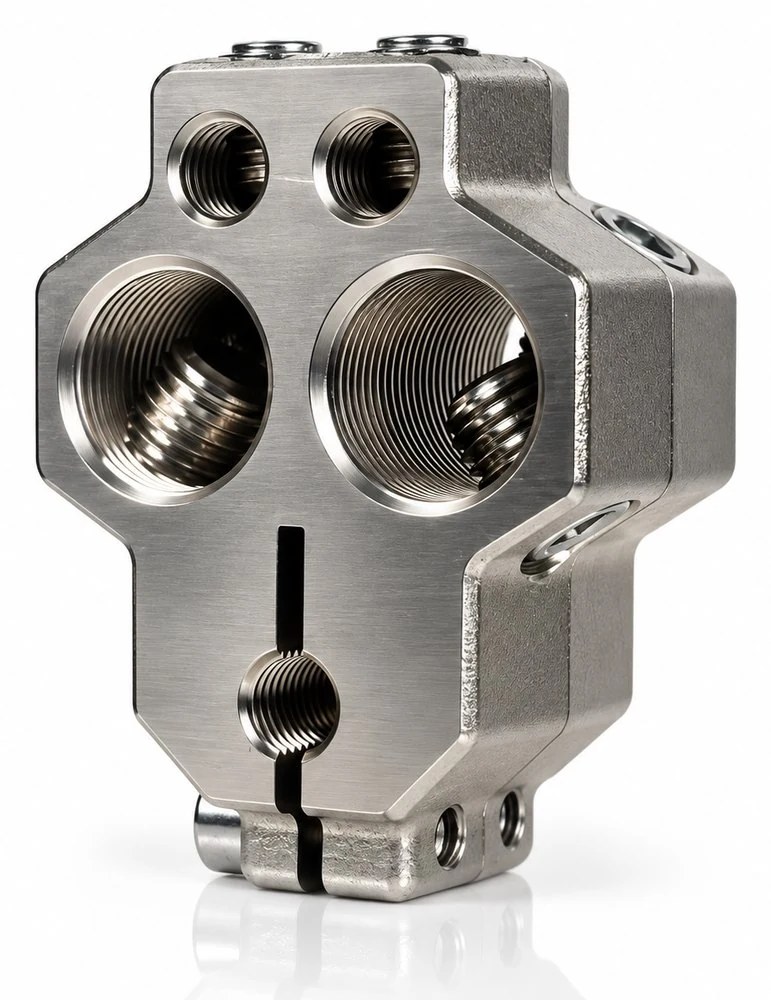

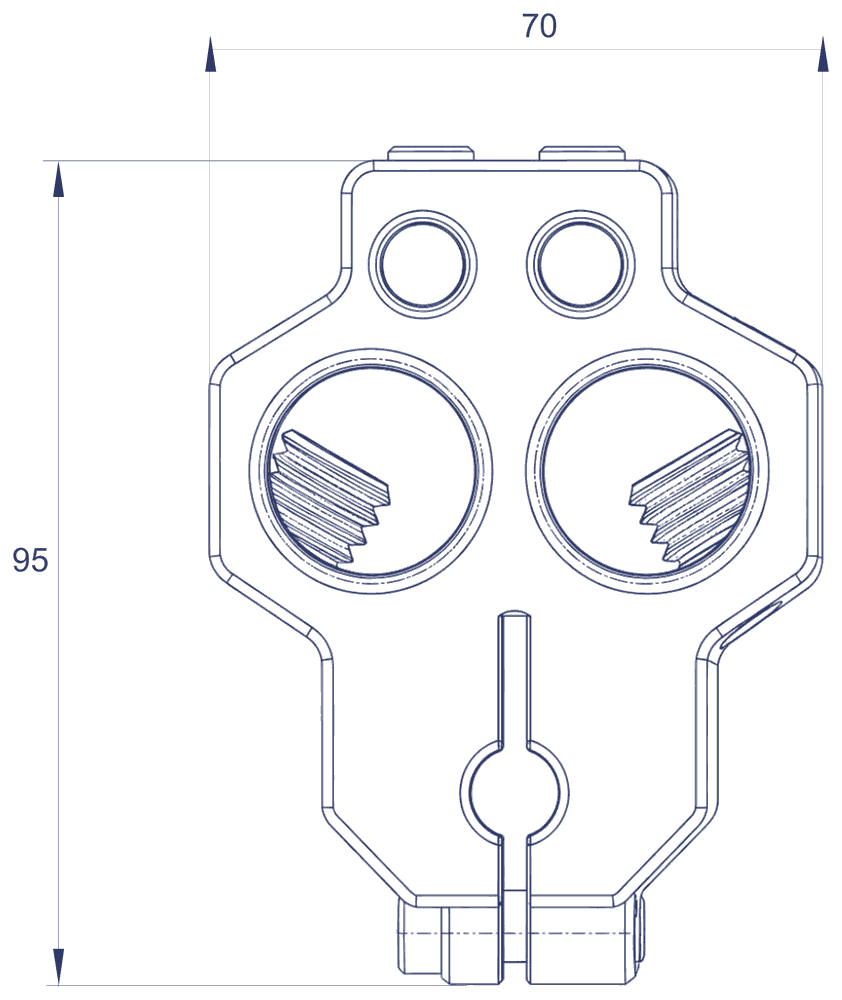

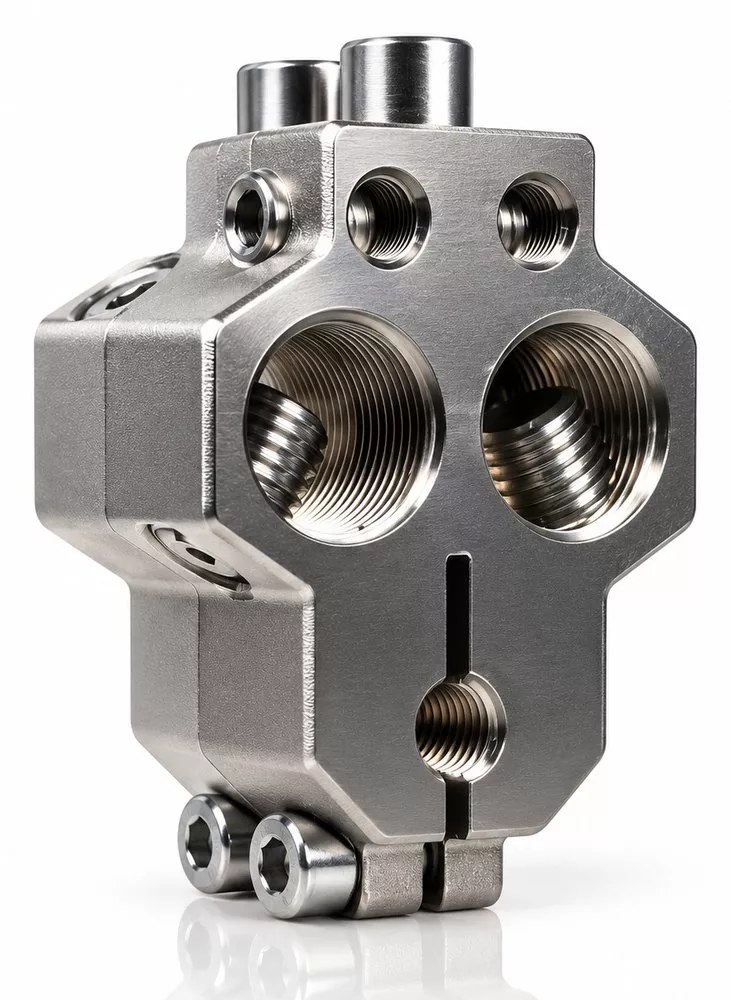

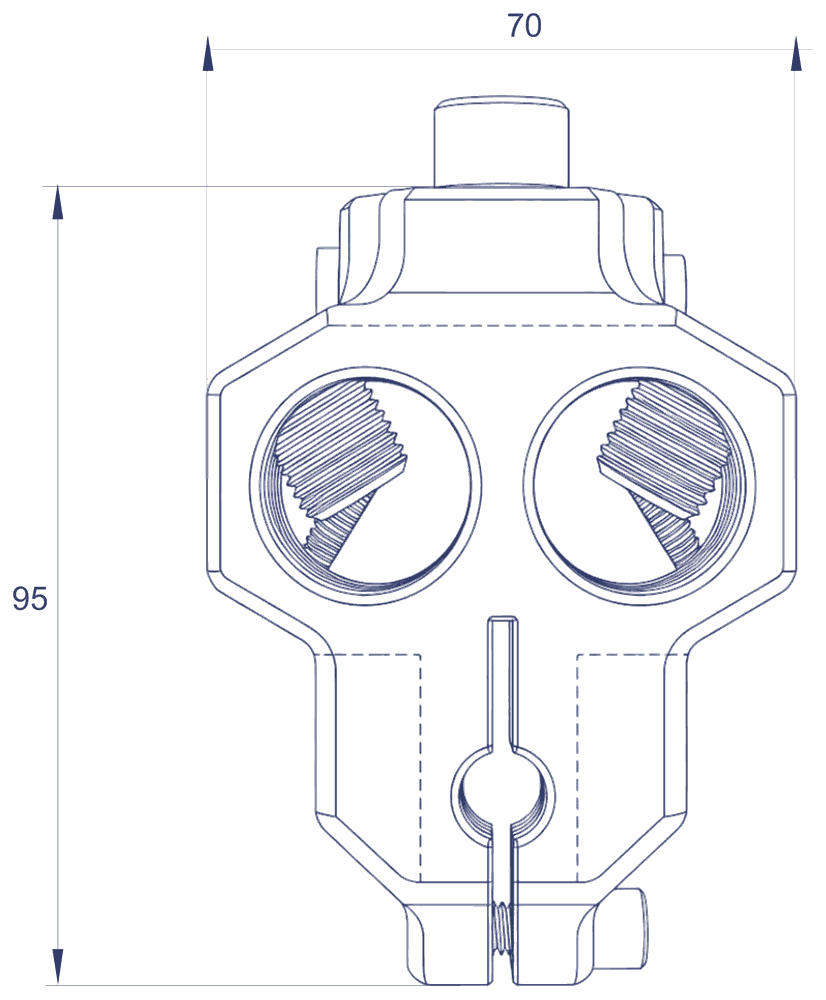

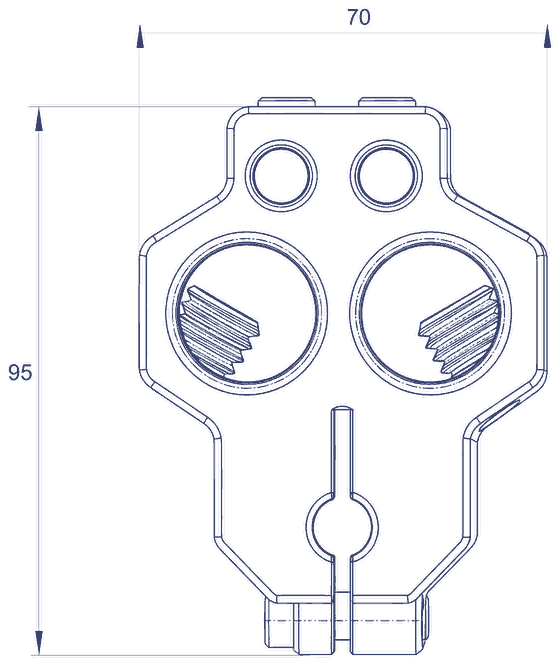

TOC-2/U i TOC-2/N
Warianty i dobór
Który gwint do Twojego transformatora
| Nr katalogowy | Wersja | Gwint sworznia | I max | Moc transformatora |
|---|---|---|---|---|
| DP 6100 | TOC-2/U | M12 | 250 A | ≤ 160 kVA |
| DP 6200 | TOC-2/U | M20 | 630 A | 250 / 400 kVA |
| DP 6300 | TOC-2/U | M30 | 1000 A | 630 kVA |
| DP 6100N | TOC-2/N z uziemieniem | M12 | 250 A | ≤ 160 kVA |
| DP 6200N | TOC-2/N z uziemieniem | M20 | 630 A | 250 / 400 kVA |
| DP 6300N | TOC-2/N z uziemieniem | M30 | 1000 A | 630 kVA |
M12MarkoEco2 do 160 kVA
M20MarkoEco2 250 i 400 kVA
M30MarkoEco2 630 kVA
Komplet na transformator to 4 szt.: 3 × wersja /U na fazy i 1 × wersja /N na przewód neutralny (dwa sworznie do podłączenia uziemienia lub N). Nie wiesz, jaki gwint mają przepusty? Podaj moc i typ transformatora – dobierzemy: info@energeks.com, tel. +48 664 951 947. Jak dobrać zacisk – poradnik →
Zestawy w sklepie
Pojedynczo albo komplet na cały transformator
Zestaw i gwint wybierasz nad przyciskiem „dodaj do koszyka”. Ceny netto, doliczamy 23 % VAT. Wysyłka kurierem 20 zł – w jednym zamówieniu z transformatorem przesyłka jest wspólna.
299 zł nettoTOC-2/U – 1 szt.Wersja fazowa (L1, L2, L3): 2 gniazda główne i 2 pomocnicze w zwartej głowicy.
299 zł nettoTOC-2/N – 1 szt.Z dwoma sworzniami na przewód neutralny lub uziemiający.
1136,20 zł netto · −5 %Komplet 4 szt. na transformator3 × TOC-2/U + 1 × TOC-2/N w jednym gwincie. 1196 zł – oszczędzasz 59,80 zł.
1383,20 zł netto · −5 %Komplet 4 zaciski + 4 osłony OZNNZaciski i osłony w rozmiarze gwintu – strona nN gotowa. 1456 zł – oszczędzasz 72,80 zł.
Dlaczego Energeks
Zacisk od producenta transformatora
Transformator + osprzętDobieramy zaciski do MarkoEco2 z naszej oferty; pasują do każdego przepustu nN M12–M30.
Odkuwka, nie odlewMosiądz kuty i ocynowany, śruby A2. Zgodność z PN-EN 60947-7-1.

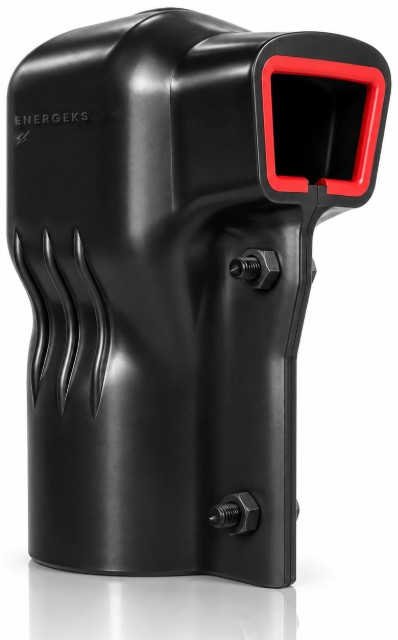

Bezpieczna stacjaOsłona OZNN zakładana na zacisk – ochrona przed dotykiem i zwarciami od ptaków i gryzoni.
Od ręki z PolskiZaciski i osłony wysyłamy z magazynu w Polsce – osobno lub razem z transformatorem.
Parametry techniczne
Dane z karty katalogowej
Elektryczne
- Prąd znamionowy I max
- 250 / 630 / 1000 A
- Gwint sworznia
- M12 / M20 / M30
- Moc transformatora
- ≤ 160 / 250–400 / 630 kVA
- Normy
- PN-EN 60947-7-1, PN-EN 60947-1
Przyłączalność
- Przewody główne
- 2 × 300 mm² RMC
- lub
- 2 × 95–240 mm² RE, RM, SM
- Przewody pomocnicze
- 2 × 2,5–50 mm²
- Wersja /N
- 2 sworznie uziemienia / N
Materiał i wykonanie
- Korpus
- odkuwka mosiężna ocynowana
- Śruby blokujące
- stal nierdzewna A2
- Śruby dociskowe
- mosiądz ocynowany
- Masa
- ok. 1,0 kg / szt.
Oznaczenia żył: RE – okrągłe jednodrutowe, RM – okrągłe wielodrutowe, SM – sektorowe wielodrutowe, RMC – okrągłe wielodrutowe zagęszczone.
PN-EN 60947-7-1zgodność z normą
Mosiądz kutyocynowany, śruby A2
Komplet −5 %4 zaciski lub 4 + 4 OZNN
Kurier 20 złlub razem z transformatorem
Faktura VATod ręki z magazynu w Polsce
Kompaktowy zacisk nN nakręcany na sworzeń przepustu M12, M20 lub M30 – do transformatorów 63–630 kVA. Mniejszy obrys niż TOC-1, ta sama przyłączalność: 2 × 300 mm² i 2 przewody pomocnicze. Komplet 4 szt. taniej o 5 %.
- Typ: zacisk transformatorowy poziomy kompaktowy TOC-2 – wersja /U (fazowa) lub /N (z dwoma sworzniami uziemienia)
- Gwint sworznia / prąd / moc: M12 – 250 A – do 160 kVA; M20 – 630 A – 250 i 400 kVA; M30 – 1000 A – 630 kVA
- Przewody główne: 2 × 300 mm² RMC lub 2 × 95–240 mm² RE, RM, SM
- Przewody pomocnicze: 2 × 2,5–50 mm²
- Materiał: odkuwka mosiężna ocynowana, śruby blokujące ze stali nierdzewnej A2, śruby dociskowe z mosiądzu ocynowanego
- Masa: ok. 1,0 kg / szt.
- Normy: PN-EN 60947-7-1, PN-EN 60947-1
- Nr katalogowe: DP 6100 / 6200 / 6300 (TOC-2/U), DP 6100N / 6200N / 6300N (TOC-2/N)
Kody EAN (GTIN-13) – sztuki pojedyncze:
- TOC-2/U M12 (DP 6100): 5902601875306
- TOC-2/U M20 (DP 6200): 5902601875313
- TOC-2/U M30 (DP 6300): 5902601875320
- TOC-2/N M12 (DP 6100N): 5902601875337
- TOC-2/N M20 (DP 6200N): 5902601875344
- TOC-2/N M30 (DP 6300N): 5902601875351
