MarkoEco2, olejowy hermetyczny

100 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostępny od ręki

Ok. 137 A po stronie nN, 655 kg, straty jałowe 130 W. Najczęściej kupowana moc do osiedla, marketu i małej hali. Wysyłka z magazynu w Polsce w 2-3 dni robocze.

Transformator olejowy MarkoEco2 - widok z ukosu

100kVAmoc znamionowa

130Wstraty jałowe P0

1250Wstraty obciążeniowe Pk

5latgwarancji producenta

Izolatory SN i pokrywa transformatora MarkoEco2 — **Izolatory porcelanowe SN**Poziom izolacji 17,5 / 38 / 95 kV, kadź RAL 7033 w klasie C3

Zaciski flagowe nN transformatora MarkoEco2 — **Strona nN - zaciski flagowe**Mosiężne flagi na izolatorach 2U, 2V, 2W, 2N w standardzie

Zaciski Z1 na izolatorach nN transformatora MarkoEco2 — **Zaciski Z1 na życzenie**Bezpośrednie podłączenie kabli i przewodów bez końcówek

Zdjęcia poglądowe - jednostka 63 kVA z serii MarkoEco2. Wykonanie identyczne dla całego zakresu mocy.

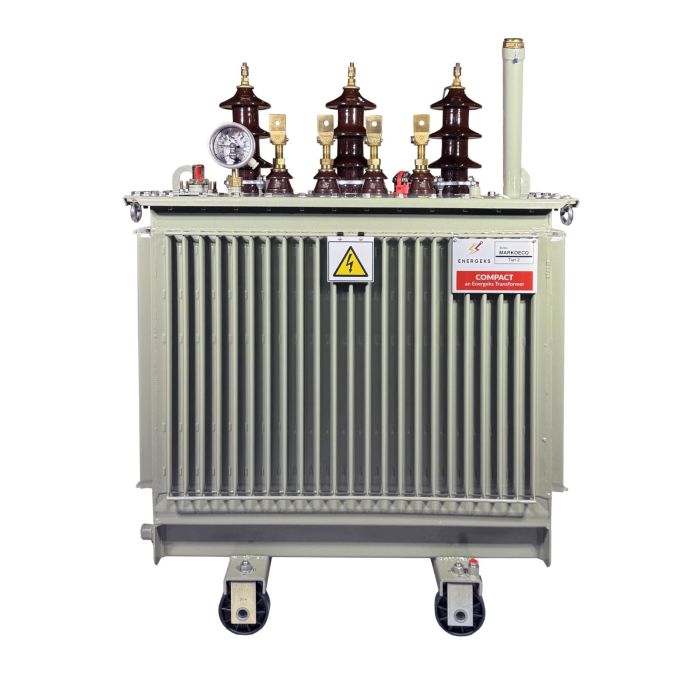

Transformator olejowy MarkoEco2 - widok z przodu

Dlaczego MarkoEco2

Konstrukcja na 30 lat pracy bez obsługi

Kadź hermetycznaBez konserwatora - olej nie ma kontaktu z powietrzem, brak wilgoci i starzenia.

EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.

Od ręki z magazynuSztuka na stanie, wysyłka w 2-3 dni robocze, transport na terenie całej Polski.

Pełna dokumentacja CEKarta katalogowa, deklaracja zgodności i instrukcja montażu do pobrania na górze strony.

Parametry techniczne

Dane z karty katalogowej producenta

Elektryczne

Moc znamionowa: 100 kVA
Napięcie GN: 15,75 kV
Napięcie nN: 0,42 kV
Odczepy: ±3×2,5%
Grupa połączeń: Dyn5
Uzwojenia: aluminium (Al)

Straty i sprawność

Straty jałowe P0: 130 W
Straty obciążeniowe Pk: 1250 W
Napięcie zwarcia uk: 4 %
Poziom strat: EcoDesign etap II (Tier 2), AkAAo
Chłodzenie: ONAN
Normy: EN 60076, EN 50588-1, EN 50708-1

Mechaniczne

Wymiary dł.×szer.×wys.: 1100×700×1450 mm
Masa całkowita: 655 kg
Masa oleju: 147 kg
Podwozie: 4 kółka dwukierunkowe
Gwarancja: 60 miesięcy
Dostępność: od ręki, wysyłka 2-3 dni

Dobór i zastosowanie

100 kVA - najczęściej kupowana moc do zakładu i osiedla

Przy 100 kVA po stronie nN płynie ok. 137 A, a przy napięciu 400 V - ok. 144 A. To moc, którą zamawia się pod małe osiedle, myjnię, piekarnię, market spożywczy albo halę z kilkoma obrabiarkami. Mamy ją na stanie w Polsce, więc wysyłka idzie w 2-3 dni robocze, bez czekania 16 tygodni na produkcję.

Prądy i zabezpieczenia

Prąd znamionowy nN (420 V): 137 A
Prąd znamionowy nN (400 V): 144 A
Prąd znamionowy SN (15,75 kV): 3,7 A
Prąd zwarciowy nN przy uk 4 %: ok. 3,4 kA
Zabezpieczenie nN (typoszereg): 160 A
Przekrój nN (orientacyjnie): 1 × 150 mm² na fazę

Koszt strat w skali roku

Straty jałowe przez 8760 h: 1 139 kWh
Koszt strat jałowych: 854 zł
Straty obciążeniowe 50 % / 4000 h: 1 250 kWh
Koszt strat obciążeniowych: 938 zł
Razem w skali roku: ok. 1 792 zł
Przyjęta cena energii: 0,75 zł/kWh

Transport i posadowienie

Masa całkowita: 655 kg
Wymiary dł.×szer.×wys.: 1100×700×1450 mm
Powierzchnia stanowiska: ok. 0,77 m²
Wózek widłowy lub dźwig: min. 2 t
Masa oleju: 147 kg
Dostępność: od ręki, wysyłka 2-3 dni

Osiedle i budynek wielorodzinny137 A pokrywa ok. 20 mieszkań z pompami ciepła i windą.

Handel i gastronomiaMarket, piekarnia, myjnia - odbiory z dużym udziałem chłodnictwa.

Ładowarki EVZapas mocy na dwie ładowarki AC 22 kW plus podstawowe zasilanie obiektu.

Ile prądu daje transformator 100 kVA?

Po stronie 0,42 kV płynie ok. 137 A, a przy napięciu 400 V - ok. 144 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 3,7 A.

Jakie zabezpieczenie nN dobrać do 100 kVA?

Dla prądu znamionowego 137 A najbliższy stopień typoszeregu to 160 A. Po stronie nN stosuje się zwykle 1 × 150 mm² na fazę. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.

Ile kosztują straty transformatora 100 kVA w skali roku?

Straty jałowe 130 W przez 8760 h to ok. 1 139 kWh, czyli ok. 854 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 1 250 kWh, czyli ok. 938 zł. Razem ok. 1 792 zł rocznie.

Ile oleju ma transformator 100 kVA?

Kadź hermetyczna mieści 147 kg oleju mineralnego, czyli ok. 169 litrów. Olej nie ma kontaktu z powietrzem, więc w normalnej eksploatacji nie wymaga uzupełniania; stanowisko powinno mieć misę o pojemności co najmniej 169 l.

Transformator olejowy czy suchy przy 100 kVA?

MarkoEco2 100 kVA ma straty jałowe 130 W i masę 655 kg, TeoEco2 100 kVA - 252 W i 670 kg. Jednostka olejowa jest tańsza w eksploatacji, sucha nie wymaga misy olejowej i może stać wewnątrz budynku. Pełne porównanie: transformator suchy 100 kVA.

Czy 100 kVA jest dostępny od ręki?

Tak - ta moc jest na magazynie w Polsce, wysyłka w 2-3 dni robocze, transport na terenie całego kraju.

Zobacz też: transformator olejowy 63 kVA · transformator olejowy 160 kVA · wersja sucha 100 kVA · zaciski TOC-1 M12 · osłony OZNN M12 · monitoring DGPT2

Wyposażenie i opcje

Co dostajesz w standardzie, co możesz dobrać

Każdy MarkoEco2 wyjeżdża z magazynu kompletny i gotowy do przyłączenia. Zaciski Z1 i osłony przeciw ptakom dobieramy pod konkretną stację - wystarczy zaznaczyć w zamówieniu.

Przełącznik zaczepów 7-pozycyjny MarkoEco2

StandardPrzełącznik zaczepów 7-pozycyjny±3×2,5 % po stronie GN, przełączany w stanie beznapięciowym.

StandardZaciski nN typu flagaMosiężne zaciski płaskie na izolatorach nN 2U, 2V, 2W, 2N - pod końcówki kablowe.

OpcjaZaciski Z1Uniwersalne zaciski śrubowe nN do bezpośredniego podłączenia przewodów i kabli.

Osłony gumowe przeciw ptakom na izolatorach nN

OpcjaOsłony przeciw ptakomGumowe osłony izolatorów i zacisków nN - ochrona przed ptakami i zwierzętami.

StandardUchwyty do podnoszeniaUcha transportowe na kadzi - bezpieczne podnoszenie dźwigiem i pasami.

StandardKółka dwukierunkowe4 kółka jezdne z możliwością ustawienia wzdłuż lub w poprzek oraz zacisk uziemiający.

StandardWskaźnik poziomu olejuWziernik z oznaczeniem MIN, zawór spustowy, zamykany wlew i zawór przeciążeniowy.

Tabliczka znamionowa transformatora MarkoEco2

StandardTabliczka i karta prób2 tabliczki znamionowe ze stali nierdzewnej i protokół badań fabrycznych każdej sztuki.

Kontrola jakości

Każda sztuka przebadana przed wysyłką

Do transformatora dołączamy kartę prób z wynikami badań fabrycznych, deklarację zgodności CE i instrukcję montażu. Badania typu wykonuje akredytowane laboratorium (ISO/IEC 17025).

Straty jałowe i prąd jałowy
Straty obciążeniowe i uk przy 75 °C
Rezystancje uzwojeń
Przekładnia i grupa połączeń
Próba indukowana 840 V / 150 Hz / 40 s
Próba przyłożona 38 kV / 60 s
Rezystancja izolacji > 50 MΩ
Szczelność kadzi 30 kPa / 12 h

W zestawie

Wyposażenie standardowe

3 izolatory porcelanowe SN i 4 izolatory nN
przełącznik zaczepów ±3×2,5%
2 tabliczki znamionowe, 2 uchwyty do podnoszenia, 3 zaciski uziemiające
4 kółka dwukierunkowe, kieszeń termometru i termometr bimetaliczny
zawór spustowy, zamykany wlew, wskaźnik poziomu oleju
rura napełniająca z zaworem bezpieczeństwa, zawór przeciążeniowy
komplet dokumentów CE w języku polskim

EcoDesign Tier 2UE 2019/1783

Deklaracja CEEN 60076, EN 50588-1

5 lat gwarancjiproducenta

Wysyłka 2-3 dniz własnego magazynu

Doradztwo technicznedobór mocy i przekładni

Dane techniczne

Hermetyczny transformator olejowy 100 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostępny od ręki. Gwarancja 5 lat, wysyłka w 2-3 dni.

Więcej informacji

Więcej informacji
Moc znamionowa	100kVA
Napięcie znamionowe GN	15.75kV
Napięcie znamionowe DN	420V
Grupa połączeń	Dyn5
Typ transformatora	Olejowy hermetyczny
Materiał uzwojeń	Aluminium (Al)
Poziom strat	EcoDesign etap II (Tier 2) AkAAo
Dostępność	Dostępny od ręki
EAN	5906809712975
