Transformator olejowy MarkoEco2 63 kVA 15,75/0,42 kV Dyn5
24 108,00 zł
19 600,00 zł
Do pobrania
MarkoEco2, olejowy hermetyczny
63 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostawa 16 tygodni
Ok. 87 A na nN, 700 kg, uk 4 %. Najczęstsza moc stacji słupowej: kilkanaście gospodarstw albo warsztat z kilkoma maszynami. Termin dostawy: 16 tygodni od dnia zamówienia.
63kVAmoc znamionowa
94Wstraty jałowe P0
880Wstraty obciążeniowe Pk
5latgwarancji producenta

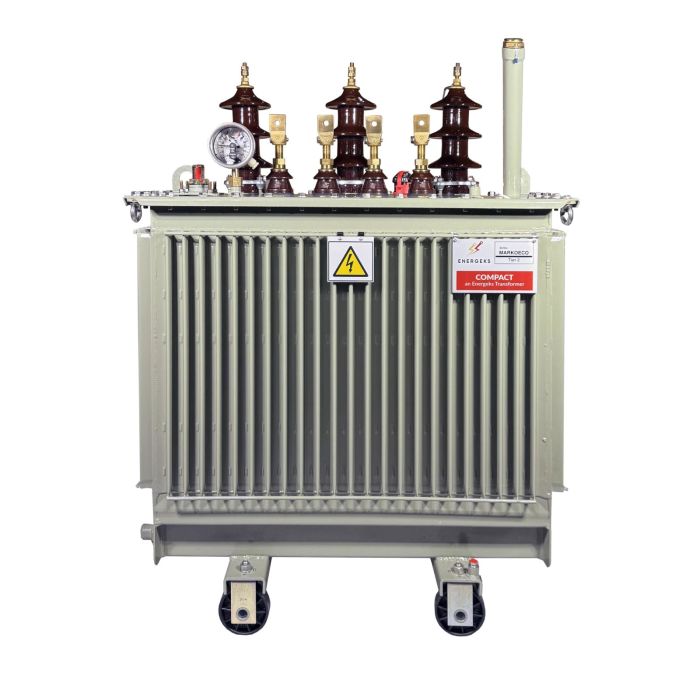

Zdjęcia poglądowe - jednostka 63 kVA z serii MarkoEco2. Wykonanie identyczne dla całego zakresu mocy.
Dlaczego MarkoEco2
Konstrukcja na 30 lat pracy bez obsługi
Kadź hermetycznaBez konserwatora - olej nie ma kontaktu z powietrzem, brak wilgoci i starzenia.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.
Pełna dokumentacja CEKarta katalogowa, deklaracja zgodności i instrukcja montażu do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 63 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 94 W
- Straty obciążeniowe Pk
- 880 W
- Napięcie zwarcia uk
- 4 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- ONAN
- Normy
- EN 60076, EN 50588-1, EN 50708-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 1100×700×1400 mm
- Masa całkowita
- 700 kg
- Masa oleju
- 170 kg
- Podwozie
- 4 kółka dwukierunkowe
- Gwarancja
- 60 miesięcy
- Dostępność
- 16 tygodni od zamówienia
Dobór i zastosowanie
63 kVA - standard dla stacji wiejskiej i małego zakładu
63 kVA daje ok. 87 A na stronie 0,42 kV. To najczęściej spotykana moc w stacjach słupowych zasilających kilkanaście gospodarstw albo niewielki zakład z kilkoma maszynami. Przy uk 4 % prąd zwarciowy po stronie nN jest na tyle niski, że rozdzielnica i zabezpieczenia mogą być standardowe.
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 87 A
- Prąd znamionowy nN (400 V)
- 91 A
- Prąd znamionowy SN (15,75 kV)
- 2,3 A
- Prąd zwarciowy nN przy uk 4 %
- ok. 2,2 kA
- Zabezpieczenie nN (typoszereg)
- 100 A
- Przekrój nN (orientacyjnie)
- 1 × 150 mm² na fazę
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 823 kWh
- Koszt strat jałowych
- 618 zł
- Straty obciążeniowe 50 % / 4000 h
- 880 kWh
- Koszt strat obciążeniowych
- 660 zł
- Razem w skali roku
- ok. 1 278 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 700 kg
- Wymiary dł.×szer.×wys.
- 1100×700×1400 mm
- Powierzchnia stanowiska
- ok. 0,77 m²
- Wózek widłowy lub dźwig
- min. 2 t
- Masa oleju
- 170 kg
- Dostępność
- 16 tygodni od zamówienia
Stacja wiejskaKilkanaście domów z pompami ciepła albo mała miejscowość z oświetleniem ulicznym.
Warsztat i tartak87 A obsłuży trak, sprężarkę i spawarkę pracujące naprzemiennie.
Mikroinstalacje PVMoc pozwala wyprowadzić ok. 50 kWp z falowników trójfazowych.
Ile prądu daje transformator 63 kVA?
Po stronie 0,42 kV płynie ok. 87 A, a przy napięciu 400 V - ok. 91 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 2,3 A.
Jakie zabezpieczenie nN dobrać do 63 kVA?
Dla prądu znamionowego 87 A najbliższy stopień typoszeregu to 100 A. Po stronie nN stosuje się zwykle 1 × 150 mm² na fazę. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 63 kVA w skali roku?
Straty jałowe 94 W przez 8760 h to ok. 823 kWh, czyli ok. 618 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 880 kWh, czyli ok. 660 zł. Razem ok. 1 278 zł rocznie.
Ile oleju ma transformator 63 kVA?
Kadź hermetyczna mieści 170 kg oleju mineralnego, czyli ok. 195 litrów. Olej nie ma kontaktu z powietrzem, więc w normalnej eksploatacji nie wymaga uzupełniania; stanowisko powinno mieć misę o pojemności co najmniej 195 l.
Zobacz też: transformator olejowy 40 kVA · transformator olejowy 100 kVA · zaciski TOC-1 M12 · osłony OZNN M12 · monitoring DGPT2
Wyposażenie i opcje
Co dostajesz w standardzie, co możesz dobrać
Każdy MarkoEco2 wyjeżdża z magazynu kompletny i gotowy do przyłączenia. Zaciski Z1 i osłony przeciw ptakom dobieramy pod konkretną stację - wystarczy zaznaczyć w zamówieniu.
StandardPrzełącznik zaczepów 7-pozycyjny±3×2,5 % po stronie GN, przełączany w stanie beznapięciowym.
StandardZaciski nN typu flagaMosiężne zaciski płaskie na izolatorach nN 2U, 2V, 2W, 2N - pod końcówki kablowe.
OpcjaZaciski Z1Uniwersalne zaciski śrubowe nN do bezpośredniego podłączenia przewodów i kabli.
OpcjaOsłony przeciw ptakomGumowe osłony izolatorów i zacisków nN - ochrona przed ptakami i zwierzętami.
StandardUchwyty do podnoszeniaUcha transportowe na kadzi - bezpieczne podnoszenie dźwigiem i pasami.
StandardKółka dwukierunkowe4 kółka jezdne z możliwością ustawienia wzdłuż lub w poprzek oraz zacisk uziemiający.
StandardWskaźnik poziomu olejuWziernik z oznaczeniem MIN, zawór spustowy, zamykany wlew i zawór przeciążeniowy.
StandardTabliczka i karta prób2 tabliczki znamionowe ze stali nierdzewnej i protokół badań fabrycznych każdej sztuki.
Kontrola jakości
Każda sztuka przebadana przed wysyłką
Do transformatora dołączamy kartę prób z wynikami badań fabrycznych, deklarację zgodności CE i instrukcję montażu. Badania typu wykonuje akredytowane laboratorium (ISO/IEC 17025).
- Straty jałowe i prąd jałowy
- Straty obciążeniowe i uk przy 75 °C
- Rezystancje uzwojeń
- Przekładnia i grupa połączeń
- Próba indukowana 840 V / 150 Hz / 40 s
- Próba przyłożona 38 kV / 60 s
- Rezystancja izolacji > 50 MΩ
- Szczelność kadzi 30 kPa / 12 h
W zestawie
Wyposażenie standardowe
- 3 izolatory porcelanowe SN i 4 izolatory nN
- przełącznik zaczepów ±3×2,5%
- 2 tabliczki znamionowe, 2 uchwyty do podnoszenia, 3 zaciski uziemiające
- 4 kółka dwukierunkowe, kieszeń termometru i termometr bimetaliczny
- zawór spustowy, zamykany wlew, wskaźnik poziomu oleju
- rura napełniająca z zaworem bezpieczeństwa, zawór przeciążeniowy
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEEN 60076, EN 50588-1
5 lat gwarancjiproducenta
Dostawa 16 tygodniod dnia zamówienia
Doradztwo technicznedobór mocy i przekładni
Hermetyczny transformator olejowy 63 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostawa 16 tygodni od zamówienia. Gwarancja 5 lat.
| Moc znamionowa | 63kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Olejowy hermetyczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Na zamówienie |
| EAN | 5902601875078 |
