Transformator olejowy MarkoEco2 1000 kVA 15,75/0,42 kV Dyn5 - dostępny od ręki
90 159,00 zł
73 300,00 zł
Do pobrania
MarkoEco2, olejowy hermetyczny
1000 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostępny od ręki
Ok. 1375 A na nN i 37 A na SN, masa 2700 kg. Standardowe pole transformatorowe średniego zakładu przemysłowego. Wysyłka z magazynu w Polsce w 2-3 dni robocze.
1000kVAmoc znamionowa
693Wstraty jałowe P0
7600Wstraty obciążeniowe Pk
5latgwarancji producenta

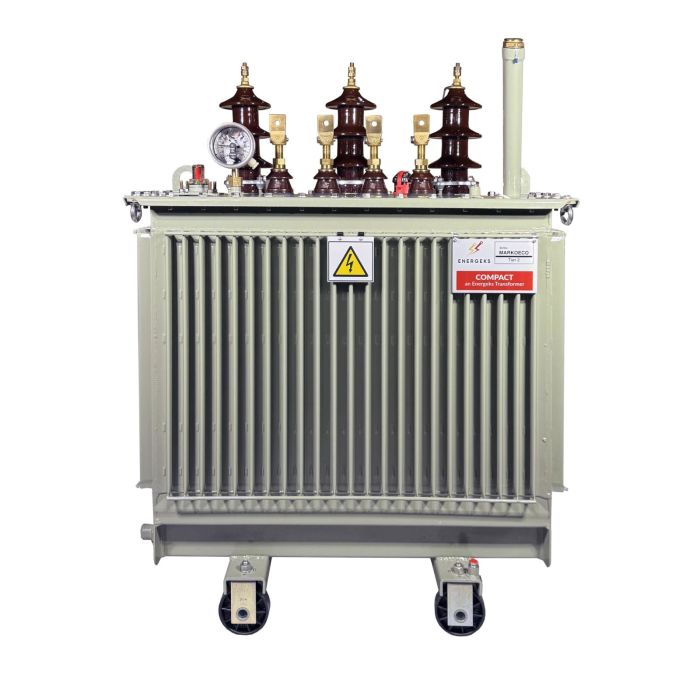

Zdjęcia poglądowe - jednostka 63 kVA z serii MarkoEco2. Wykonanie identyczne dla całego zakresu mocy.
Dlaczego MarkoEco2
Konstrukcja na 30 lat pracy bez obsługi
Kadź hermetycznaBez konserwatora - olej nie ma kontaktu z powietrzem, brak wilgoci i starzenia.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Od ręki z magazynuSztuka na stanie, wysyłka w 2-3 dni robocze, transport na terenie całej Polski.
Pełna dokumentacja CEKarta katalogowa, deklaracja zgodności i instrukcja montażu do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 1000 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 693 W
- Straty obciążeniowe Pk
- 7600 W
- Napięcie zwarcia uk
- 6 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- ONAN
- Normy
- EN 60076, EN 50588-1, EN 50708-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 1700×1100×1850 mm
- Masa całkowita
- 2700 kg
- Masa oleju
- 580 kg
- Podwozie
- 4 kółka dwukierunkowe
- Gwarancja
- 60 miesięcy
- Dostępność
- od ręki, wysyłka 2-3 dni
Dobór i zastosowanie
1000 kVA - standardowe pole transformatorowe w przemyśle
1000 kVA odpowiada ok. 1375 A po stronie 0,42 kV i ok. 37 A po stronie 15,75 kV. To najczęściej wybierana moc dla średniego zakładu przemysłowego, dużego centrum logistycznego i farmy PV około 1 MW. Sztuka jest dostępna od ręki z magazynu w Polsce.
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 1 375 A
- Prąd znamionowy nN (400 V)
- 1 443 A
- Prąd znamionowy SN (15,75 kV)
- 36,7 A
- Prąd zwarciowy nN przy uk 6 %
- ok. 22,9 kA
- Zabezpieczenie nN (typoszereg)
- 1 600 A
- Przekrój nN (orientacyjnie)
- szyna lub 4 × 240 mm² na fazę
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 6 071 kWh
- Koszt strat jałowych
- 4 553 zł
- Straty obciążeniowe 50 % / 4000 h
- 7 600 kWh
- Koszt strat obciążeniowych
- 5 700 zł
- Razem w skali roku
- ok. 10 253 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 2700 kg
- Wymiary dł.×szer.×wys.
- 1700×1100×1850 mm
- Powierzchnia stanowiska
- ok. 1,87 m²
- Wózek widłowy lub dźwig
- min. 3,5 t
- Masa oleju
- 580 kg
- Dostępność
- od ręki, wysyłka 2-3 dni
Zakład średniej wielkościJedna jednostka zamiast dwóch po 500 kVA - niższe straty jałowe i mniej pól.
Farma PV 1 MWPraca jako transformator blokowy przy obciążeniu sezonowym 60-80 %.
Rozdzielnica nN1375 A - rozdzielnica z szyną 1600 A i wyłącznikiem powietrznym.
Ile prądu daje transformator 1000 kVA?
Po stronie 0,42 kV płynie ok. 1 375 A, a przy napięciu 400 V - ok. 1 443 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 36,7 A.
Jakie zabezpieczenie nN dobrać do 1000 kVA?
Dla prądu znamionowego 1 375 A najbliższy stopień typoszeregu to 1 600 A. Po stronie nN stosuje się zwykle szyna lub 4 × 240 mm² na fazę. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 1000 kVA w skali roku?
Straty jałowe 693 W przez 8760 h to ok. 6 071 kWh, czyli ok. 4 553 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 7 600 kWh, czyli ok. 5 700 zł. Razem ok. 10 253 zł rocznie.
Ile oleju ma transformator 1000 kVA?
Kadź hermetyczna mieści 580 kg oleju mineralnego, czyli ok. 667 litrów. Olej nie ma kontaktu z powietrzem, więc w normalnej eksploatacji nie wymaga uzupełniania; stanowisko powinno mieć misę o pojemności co najmniej 667 l.
Transformator olejowy czy suchy przy 1000 kVA?
MarkoEco2 1000 kVA ma straty jałowe 693 W i masę 2700 kg, TeoEco2 1000 kVA - 1395 W i 2620 kg. Jednostka olejowa jest tańsza w eksploatacji, sucha nie wymaga misy olejowej i może stać wewnątrz budynku. Pełne porównanie: transformator suchy 1000 kVA.
Czy 1000 kVA jest dostępny od ręki?
Tak - ta moc jest na magazynie w Polsce, wysyłka w 2-3 dni robocze, transport na terenie całego kraju.
Zobacz też: transformator olejowy 800 kVA · transformator olejowy 1250 kVA · wersja sucha 1000 kVA · izolatory do szynoprzewodów · monitoring DGPT2
Wyposażenie i opcje
Co dostajesz w standardzie, co możesz dobrać
Każdy MarkoEco2 wyjeżdża z magazynu kompletny i gotowy do przyłączenia. Zaciski Z1 i osłony przeciw ptakom dobieramy pod konkretną stację - wystarczy zaznaczyć w zamówieniu.
StandardPrzełącznik zaczepów 7-pozycyjny±3×2,5 % po stronie GN, przełączany w stanie beznapięciowym.
StandardZaciski nN typu flagaMosiężne zaciski płaskie na izolatorach nN 2U, 2V, 2W, 2N - pod końcówki kablowe.
OpcjaZaciski Z1Uniwersalne zaciski śrubowe nN do bezpośredniego podłączenia przewodów i kabli.
OpcjaOsłony przeciw ptakomGumowe osłony izolatorów i zacisków nN - ochrona przed ptakami i zwierzętami.
StandardUchwyty do podnoszeniaUcha transportowe na kadzi - bezpieczne podnoszenie dźwigiem i pasami.
StandardKółka dwukierunkowe4 kółka jezdne z możliwością ustawienia wzdłuż lub w poprzek oraz zacisk uziemiający.
StandardWskaźnik poziomu olejuWziernik z oznaczeniem MIN, zawór spustowy, zamykany wlew i zawór przeciążeniowy.
StandardTabliczka i karta prób2 tabliczki znamionowe ze stali nierdzewnej i protokół badań fabrycznych każdej sztuki.
Kontrola jakości
Każda sztuka przebadana przed wysyłką
Do transformatora dołączamy kartę prób z wynikami badań fabrycznych, deklarację zgodności CE i instrukcję montażu. Badania typu wykonuje akredytowane laboratorium (ISO/IEC 17025).
- Straty jałowe i prąd jałowy
- Straty obciążeniowe i uk przy 75 °C
- Rezystancje uzwojeń
- Przekładnia i grupa połączeń
- Próba indukowana 840 V / 150 Hz / 40 s
- Próba przyłożona 38 kV / 60 s
- Rezystancja izolacji > 50 MΩ
- Szczelność kadzi 30 kPa / 12 h
W zestawie
Wyposażenie standardowe
- 3 izolatory porcelanowe SN i 4 izolatory nN
- przełącznik zaczepów ±3×2,5%
- 2 tabliczki znamionowe, 2 uchwyty do podnoszenia, 3 zaciski uziemiające
- 4 kółka dwukierunkowe, kieszeń termometru i termometr bimetaliczny
- zawór spustowy, zamykany wlew, wskaźnik poziomu oleju
- rura napełniająca z zaworem bezpieczeństwa, zawór przeciążeniowy
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEEN 60076, EN 50588-1
5 lat gwarancjiproducenta
Wysyłka 2-3 dniz własnego magazynu
Doradztwo technicznedobór mocy i przekładni
Hermetyczny transformator olejowy 1000 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostępny od ręki. Gwarancja 5 lat, wysyłka w 2-3 dni.
| Moc znamionowa | 1000kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Olejowy hermetyczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Dostępny od ręki |
| EAN | 5906809712944 |
