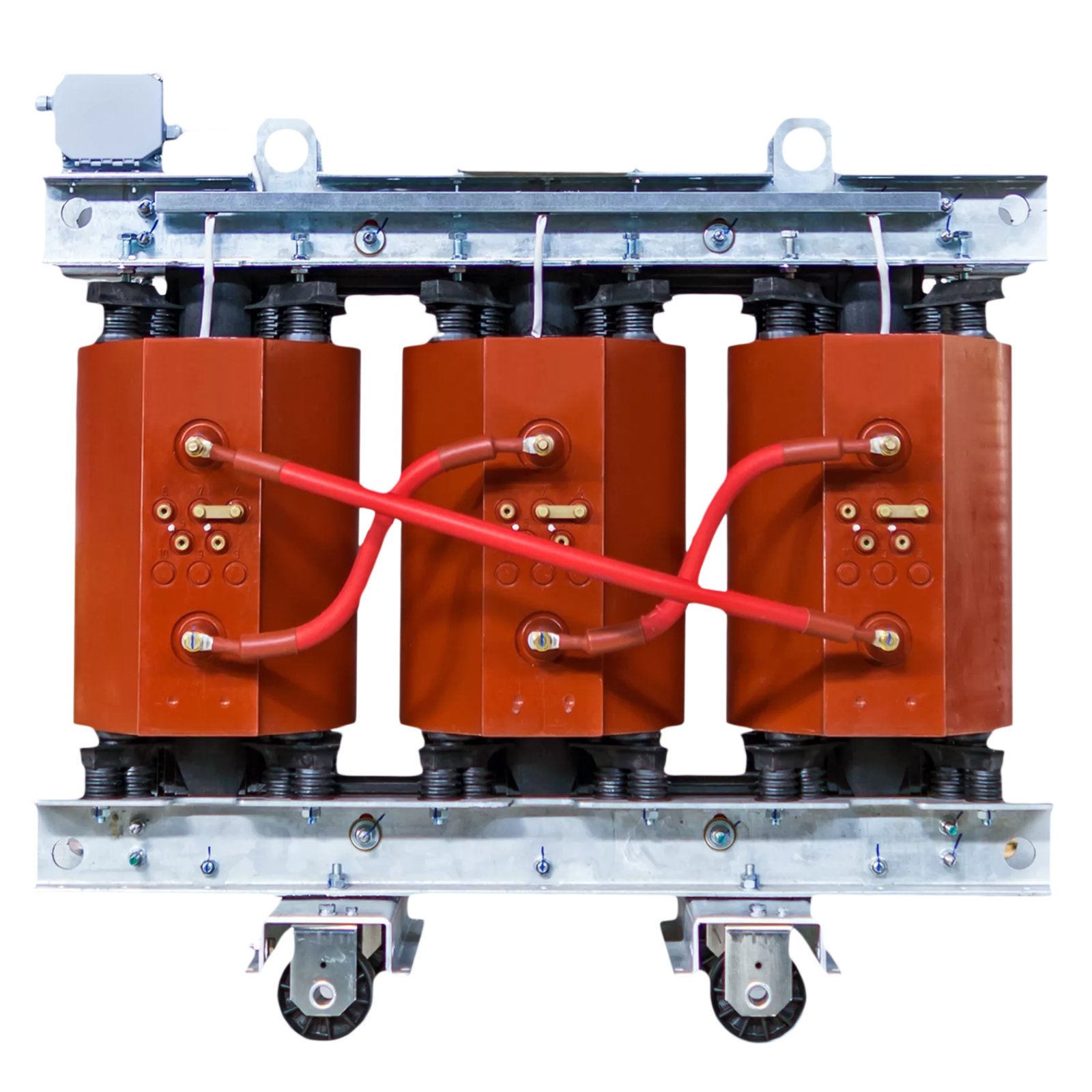

Transformator żywiczny TeoEco2 1000 kVA 15,75/0,42 kV Dyn5
103 197,00 zł
83 900,00 zł
Do pobrania
TeoEco2, transformator żywiczny suchy
1000 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostawa 16 tygodni
Ok. 1375 A na nN i 37 A na SN, masa 2620 kg. Stacja wnętrzowa szpitala, lotniska lub dużego zakładu. Termin dostawy: 16 tygodni od dnia zamówienia.
1000kVAmoc znamionowa
1395Wstraty jałowe P0
9000Wstraty obciążeniowe Pk
5latgwarancji producenta
Dlaczego TeoEco2
Bezpieczny w budynku, odporny na wilgoć i ogień
Klasa C3-E3-F1Samogasnąca żywica, praca w wilgoci i kondensacji, do -25 °C - bez ryzyka wycieku oleju.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.
Nadzór temperaturyCzujniki PT100 i przekaźnik T-154 w standardzie; komplet dokumentów CE do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 1000 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 1395 W
- Straty obciążeniowe Pk
- 9000 W
- Napięcie zwarcia uk
- 6 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- AN
- Normy
- IEC 60076-11, EN 50588-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 1570×1000×1825 mm
- Masa całkowita
- 2620 kg
- Hałas LpA / LwA
- 49 / 63 dB(A)
- Klasa klim./środ./ogniowa
- C3-E3-F1
- Gwarancja
- 60 miesięcy
- Dostępność
- 16 tygodni od zamówienia
Dobór i zastosowanie
1000 kVA suchy - stacja wnętrzowa dużego obiektu
1000 kVA to ok. 1375 A po stronie nN i ok. 37 A po stronie 15,75 kV. Transformator żywiczny tej mocy stawia się w stacjach wnętrzowych dużych obiektów: szpitali, lotnisk, centrów logistycznych i zakładów z ciągłym procesem produkcyjnym. Masa 2620 kg jest niższa niż odpowiednika olejowego, a montaż nie wymaga misy.
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 1 375 A
- Prąd znamionowy nN (400 V)
- 1 443 A
- Prąd znamionowy SN (15,75 kV)
- 36,7 A
- Prąd zwarciowy nN przy uk 6 %
- ok. 22,9 kA
- Zabezpieczenie nN (typoszereg)
- 1 600 A
- Przekrój nN (orientacyjnie)
- szyna lub 4 × 240 mm² na fazę
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 12 220 kWh
- Koszt strat jałowych
- 9 165 zł
- Straty obciążeniowe 50 % / 4000 h
- 9 000 kWh
- Koszt strat obciążeniowych
- 6 750 zł
- Razem w skali roku
- ok. 15 915 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 2620 kg
- Wymiary dł.×szer.×wys.
- 1570×1000×1825 mm
- Powierzchnia stanowiska
- ok. 1,57 m²
- Wózek widłowy lub dźwig
- min. 3,5 t
- Poziom hałasu (AN / AF)
- 49 / 63 dB(A)
- Dostępność
- 16 tygodni od zamówienia
Obiekty krytyczneSzpitale i lotniska - transformator w kubaturze, bez instalacji gaszenia oleju.
Prostszy fundamentBrak misy olejowej i progu - wystarczy nośna posadzka.
Rozdzielnica 1600 A1375 A - szyna 1600 A i wyłącznik powietrzny w polu zasilającym.
Ile prądu daje transformator 1000 kVA?
Po stronie 0,42 kV płynie ok. 1 375 A, a przy napięciu 400 V - ok. 1 443 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 36,7 A.
Jakie zabezpieczenie nN dobrać do 1000 kVA?
Dla prądu znamionowego 1 375 A najbliższy stopień typoszeregu to 1 600 A. Po stronie nN stosuje się zwykle szyna lub 4 × 240 mm² na fazę. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 1000 kVA w skali roku?
Straty jałowe 1395 W przez 8760 h to ok. 12 220 kWh, czyli ok. 9 165 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 9 000 kWh, czyli ok. 6 750 zł. Razem ok. 15 915 zł rocznie.
Jak głośny jest transformator suchy 1000 kVA?
W chłodzeniu naturalnym (AN) poziom hałasu wynosi 49 dB(A), a przy pracy z wentylatorami (AF) - 63 dB(A). Dzięki temu jednostkę można ustawić wewnątrz budynku, także pod pomieszczeniami użytkowymi.
Transformator olejowy czy suchy przy 1000 kVA?
MarkoEco2 1000 kVA ma straty jałowe 693 W i masę 2700 kg, TeoEco2 1000 kVA - 1395 W i 2620 kg. Jednostka olejowa jest tańsza w eksploatacji, sucha nie wymaga misy olejowej i może stać wewnątrz budynku. Pełne porównanie: transformator olejowy 1000 kVA.
Zobacz też: transformator suchy 800 kVA · transformator suchy 1250 kVA · wersja olejowa 1000 kVA · izolatory do szynoprzewodów · wentylatory AF
W zestawie
Wyposażenie standardowe
- czujniki PT100 na uzwojeniach nN i rdzeniu
- przekaźnik nadzoru temperatury T-154
- zaciski GN i nN, 2 tabliczki znamionowe
- uchwyty do podnoszenia, zaciski uziemiające, kółka jezdne
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEIEC 60076-11, EN 50588-1
5 lat gwarancjiproducenta
Dostawa 16 tygodniod dnia zamówienia
Doradztwo technicznedobór mocy i przekładni
Suchy transformator żywiczny 1000 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostawa 16 tygodni od zamówienia. Gwarancja 5 lat.
| Moc znamionowa | 1000kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Suchy żywiczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Na zamówienie |
| EAN | 5902601875191 |
