Transformator olejowy MarkoEco2 800 kVA 15,75/0,42 kV Dyn5
86 592,00 zł
70 400,00 zł
Do pobrania
MarkoEco2, olejowy hermetyczny
800 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostawa 16 tygodni
Ok. 1100 A na nN przy stratach jałowych 585 W i masie 2400 kg. Park logistyczny, sprężarkownia i duże napędy. Termin dostawy: 16 tygodni od dnia zamówienia.
800kVAmoc znamionowa
585Wstraty jałowe P0
6000Wstraty obciążeniowe Pk
5latgwarancji producenta

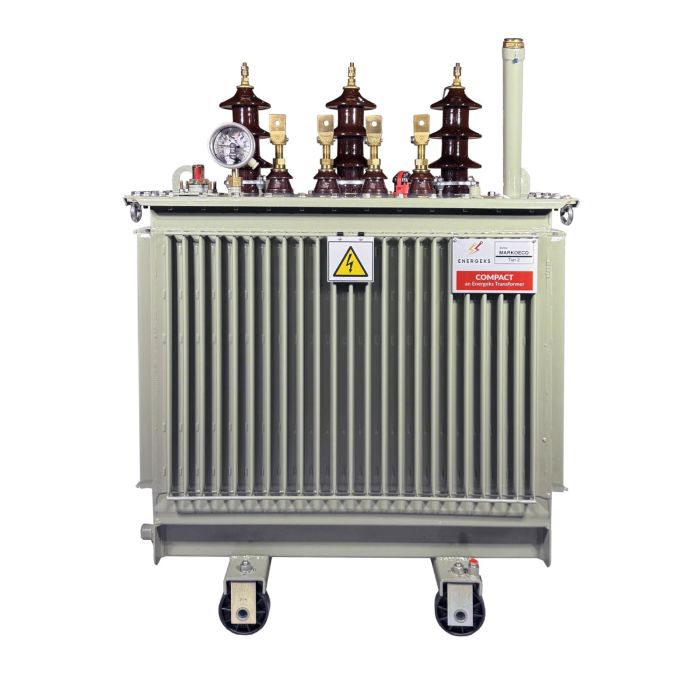

Zdjęcia poglądowe - jednostka 63 kVA z serii MarkoEco2. Wykonanie identyczne dla całego zakresu mocy.
Dlaczego MarkoEco2
Konstrukcja na 30 lat pracy bez obsługi
Kadź hermetycznaBez konserwatora - olej nie ma kontaktu z powietrzem, brak wilgoci i starzenia.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.
Pełna dokumentacja CEKarta katalogowa, deklaracja zgodności i instrukcja montażu do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 800 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 585 W
- Straty obciążeniowe Pk
- 6000 W
- Napięcie zwarcia uk
- 6 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- ONAN
- Normy
- EN 60076, EN 50588-1, EN 50708-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 1600×1050×1800 mm
- Masa całkowita
- 2400 kg
- Masa oleju
- 490 kg
- Podwozie
- 4 kółka dwukierunkowe
- Gwarancja
- 60 miesięcy
- Dostępność
- 16 tygodni od zamówienia
Dobór i zastosowanie
800 kVA - park logistyczny i zakład z dużymi napędami
800 kVA to ok. 1100 A po stronie nN. Ta moc trafia do parków logistycznych, zakładów z dużymi napędami i sprężarkowniami, do centrów danych oraz do instalacji PV o mocy 0,7-0,8 MW. Przy 1100 A wyprowadzenie nN projektuje się jako szynoprzewód lub mostek kablowy - pojedyncze zaciski przestają wystarczać.
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 1 100 A
- Prąd znamionowy nN (400 V)
- 1 155 A
- Prąd znamionowy SN (15,75 kV)
- 29,3 A
- Prąd zwarciowy nN przy uk 6 %
- ok. 18,3 kA
- Zabezpieczenie nN (typoszereg)
- 1 250 A
- Przekrój nN (orientacyjnie)
- szyna lub 4 × 240 mm² na fazę
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 5 125 kWh
- Koszt strat jałowych
- 3 843 zł
- Straty obciążeniowe 50 % / 4000 h
- 6 000 kWh
- Koszt strat obciążeniowych
- 4 500 zł
- Razem w skali roku
- ok. 8 343 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 2400 kg
- Wymiary dł.×szer.×wys.
- 1600×1050×1800 mm
- Powierzchnia stanowiska
- ok. 1,68 m²
- Wózek widłowy lub dźwig
- min. 3 t
- Masa oleju
- 490 kg
- Dostępność
- 16 tygodni od zamówienia
Napędy i sprężarkownieRozruchy silników 150-250 kW bez zapadów napięcia w reszcie instalacji.
Centrum danychPraca ciągła przy stałym obciążeniu - liczy się przede wszystkim niskie P0.
Szynoprzewód nN1100 A - wyprowadzenie szyną aluminiową albo mostkiem 4×240 mm² na fazę.
Ile prądu daje transformator 800 kVA?
Po stronie 0,42 kV płynie ok. 1 100 A, a przy napięciu 400 V - ok. 1 155 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 29,3 A.
Jakie zabezpieczenie nN dobrać do 800 kVA?
Dla prądu znamionowego 1 100 A najbliższy stopień typoszeregu to 1 250 A. Po stronie nN stosuje się zwykle szyna lub 4 × 240 mm² na fazę. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 800 kVA w skali roku?
Straty jałowe 585 W przez 8760 h to ok. 5 125 kWh, czyli ok. 3 843 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 6 000 kWh, czyli ok. 4 500 zł. Razem ok. 8 343 zł rocznie.
Ile oleju ma transformator 800 kVA?
Kadź hermetyczna mieści 490 kg oleju mineralnego, czyli ok. 563 litrów. Olej nie ma kontaktu z powietrzem, więc w normalnej eksploatacji nie wymaga uzupełniania; stanowisko powinno mieć misę o pojemności co najmniej 563 l.
Transformator olejowy czy suchy przy 800 kVA?
MarkoEco2 800 kVA ma straty jałowe 585 W i masę 2400 kg, TeoEco2 800 kVA - 1170 W i 2160 kg. Jednostka olejowa jest tańsza w eksploatacji, sucha nie wymaga misy olejowej i może stać wewnątrz budynku. Pełne porównanie: transformator suchy 800 kVA.
Zobacz też: transformator olejowy 630 kVA · transformator olejowy 1000 kVA · wersja sucha 800 kVA · izolatory do szynoprzewodów · monitoring DGPT2
Wyposażenie i opcje
Co dostajesz w standardzie, co możesz dobrać
Każdy MarkoEco2 wyjeżdża z magazynu kompletny i gotowy do przyłączenia. Zaciski Z1 i osłony przeciw ptakom dobieramy pod konkretną stację - wystarczy zaznaczyć w zamówieniu.
StandardPrzełącznik zaczepów 7-pozycyjny±3×2,5 % po stronie GN, przełączany w stanie beznapięciowym.
StandardZaciski nN typu flagaMosiężne zaciski płaskie na izolatorach nN 2U, 2V, 2W, 2N - pod końcówki kablowe.
OpcjaZaciski Z1Uniwersalne zaciski śrubowe nN do bezpośredniego podłączenia przewodów i kabli.
OpcjaOsłony przeciw ptakomGumowe osłony izolatorów i zacisków nN - ochrona przed ptakami i zwierzętami.
StandardUchwyty do podnoszeniaUcha transportowe na kadzi - bezpieczne podnoszenie dźwigiem i pasami.
StandardKółka dwukierunkowe4 kółka jezdne z możliwością ustawienia wzdłuż lub w poprzek oraz zacisk uziemiający.
StandardWskaźnik poziomu olejuWziernik z oznaczeniem MIN, zawór spustowy, zamykany wlew i zawór przeciążeniowy.
StandardTabliczka i karta prób2 tabliczki znamionowe ze stali nierdzewnej i protokół badań fabrycznych każdej sztuki.
Kontrola jakości
Każda sztuka przebadana przed wysyłką
Do transformatora dołączamy kartę prób z wynikami badań fabrycznych, deklarację zgodności CE i instrukcję montażu. Badania typu wykonuje akredytowane laboratorium (ISO/IEC 17025).
- Straty jałowe i prąd jałowy
- Straty obciążeniowe i uk przy 75 °C
- Rezystancje uzwojeń
- Przekładnia i grupa połączeń
- Próba indukowana 840 V / 150 Hz / 40 s
- Próba przyłożona 38 kV / 60 s
- Rezystancja izolacji > 50 MΩ
- Szczelność kadzi 30 kPa / 12 h
W zestawie
Wyposażenie standardowe
- 3 izolatory porcelanowe SN i 4 izolatory nN
- przełącznik zaczepów ±3×2,5%
- 2 tabliczki znamionowe, 2 uchwyty do podnoszenia, 3 zaciski uziemiające
- 4 kółka dwukierunkowe, kieszeń termometru i termometr bimetaliczny
- zawór spustowy, zamykany wlew, wskaźnik poziomu oleju
- rura napełniająca z zaworem bezpieczeństwa, zawór przeciążeniowy
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEEN 60076, EN 50588-1
5 lat gwarancjiproducenta
Dostawa 16 tygodniod dnia zamówienia
Doradztwo technicznedobór mocy i przekładni
Hermetyczny transformator olejowy 800 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostawa 16 tygodni od zamówienia. Gwarancja 5 lat.
| Moc znamionowa | 800kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Olejowy hermetyczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Na zamówienie |
| EAN | 5902601875085 |
