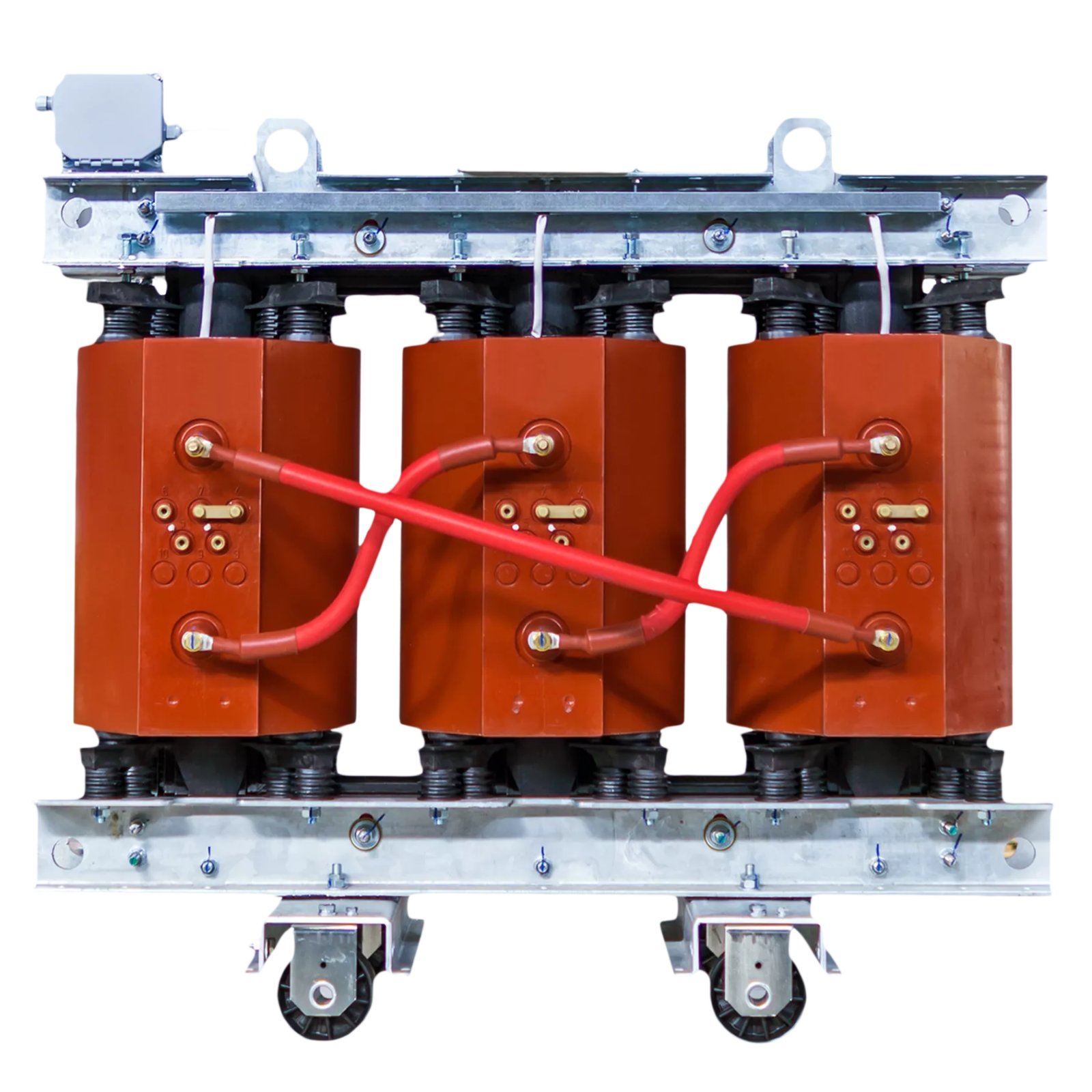

Transformator żywiczny TeoEco2 1250 kVA 15,75/0,42 kV Dyn5
123 861,00 zł
100 700,00 zł
Do pobrania
TeoEco2, transformator żywiczny suchy
1250 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostawa 16 tygodni
Ok. 1720 A po stronie nN, 3150 kg, 51 dB(A) bez wentylatorów. Duży zakład ze stacją wewnątrz hali. Termin dostawy: 16 tygodni od dnia zamówienia.
1250kVAmoc znamionowa
1620Wstraty jałowe P0
11000Wstraty obciążeniowe Pk
5latgwarancji producenta
Dlaczego TeoEco2
Bezpieczny w budynku, odporny na wilgoć i ogień
Klasa C3-E3-F1Samogasnąca żywica, praca w wilgoci i kondensacji, do -25 °C - bez ryzyka wycieku oleju.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.
Nadzór temperaturyCzujniki PT100 i przekaźnik T-154 w standardzie; komplet dokumentów CE do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 1250 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 1620 W
- Straty obciążeniowe Pk
- 11000 W
- Napięcie zwarcia uk
- 6 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- AN
- Normy
- IEC 60076-11, EN 50588-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 1645×1000×2015 mm
- Masa całkowita
- 3150 kg
- Hałas LpA / LwA
- 51 / 66 dB(A)
- Klasa klim./środ./ogniowa
- C3-E3-F1
- Gwarancja
- 60 miesięcy
- Dostępność
- 16 tygodni od zamówienia
Dobór i zastosowanie
1250 kVA suchy - duży zakład bez komory olejowej
1250 kVA daje ok. 1720 A po stronie 0,42 kV. Sucha jednostka tej mocy zasila duże zakłady produkcyjne, chłodnie składowe i obiekty, w których stacja znajduje się wewnątrz hali. Przy pracy ciągłej warto przewidzieć wentylację pomieszczenia - hałas rośnie wtedy z 51 do 66 dB(A).
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 1 718 A
- Prąd znamionowy nN (400 V)
- 1 804 A
- Prąd znamionowy SN (15,75 kV)
- 45,8 A
- Prąd zwarciowy nN przy uk 6 %
- ok. 28,6 kA
- Zabezpieczenie nN (typoszereg)
- 2 000 A
- Przekrój nN (orientacyjnie)
- szynoprzewód
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 14 191 kWh
- Koszt strat jałowych
- 10 643 zł
- Straty obciążeniowe 50 % / 4000 h
- 11 000 kWh
- Koszt strat obciążeniowych
- 8 250 zł
- Razem w skali roku
- ok. 18 893 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 3150 kg
- Wymiary dł.×szer.×wys.
- 1645×1000×2015 mm
- Powierzchnia stanowiska
- ok. 1,65 m²
- Wózek widłowy lub dźwig
- min. 5 t
- Poziom hałasu (AN / AF)
- 51 / 66 dB(A)
- Dostępność
- 16 tygodni od zamówienia
Stacja w haliTransformator stoi obok rozdzielnicy, bez wydzielonej komory olejowej.
Praca ciągłaPrzy obciążeniu 50 % i 4000 h straty obciążeniowe dominują w rachunku.
Wentylacja51 dB(A) bez wentylatorów, 66 dB(A) z wymuszonym chłodzeniem AF.
Ile prądu daje transformator 1250 kVA?
Po stronie 0,42 kV płynie ok. 1 718 A, a przy napięciu 400 V - ok. 1 804 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 45,8 A.
Jakie zabezpieczenie nN dobrać do 1250 kVA?
Dla prądu znamionowego 1 718 A najbliższy stopień typoszeregu to 2 000 A. Po stronie nN stosuje się zwykle szynoprzewód. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 1250 kVA w skali roku?
Straty jałowe 1620 W przez 8760 h to ok. 14 191 kWh, czyli ok. 10 643 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 11 000 kWh, czyli ok. 8 250 zł. Razem ok. 18 893 zł rocznie.
Jak głośny jest transformator suchy 1250 kVA?
W chłodzeniu naturalnym (AN) poziom hałasu wynosi 51 dB(A), a przy pracy z wentylatorami (AF) - 66 dB(A). Dzięki temu jednostkę można ustawić wewnątrz budynku, także pod pomieszczeniami użytkowymi.
Transformator olejowy czy suchy przy 1250 kVA?
MarkoEco2 1250 kVA ma straty jałowe 855 W i masę 3200 kg, TeoEco2 1250 kVA - 1620 W i 3150 kg. Jednostka olejowa jest tańsza w eksploatacji, sucha nie wymaga misy olejowej i może stać wewnątrz budynku. Pełne porównanie: transformator olejowy 1250 kVA.
Zobacz też: transformator suchy 1000 kVA · transformator suchy 1600 kVA · wersja olejowa 1250 kVA · izolatory do szynoprzewodów · wentylatory AF
W zestawie
Wyposażenie standardowe
- czujniki PT100 na uzwojeniach nN i rdzeniu
- przekaźnik nadzoru temperatury T-154
- zaciski GN i nN, 2 tabliczki znamionowe
- uchwyty do podnoszenia, zaciski uziemiające, kółka jezdne
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEIEC 60076-11, EN 50588-1
5 lat gwarancjiproducenta
Dostawa 16 tygodniod dnia zamówienia
Doradztwo technicznedobór mocy i przekładni
Suchy transformator żywiczny 1250 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostawa 16 tygodni od zamówienia. Gwarancja 5 lat.
| Moc znamionowa | 1250kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Suchy żywiczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Na zamówienie |
| EAN | 5902601875207 |
