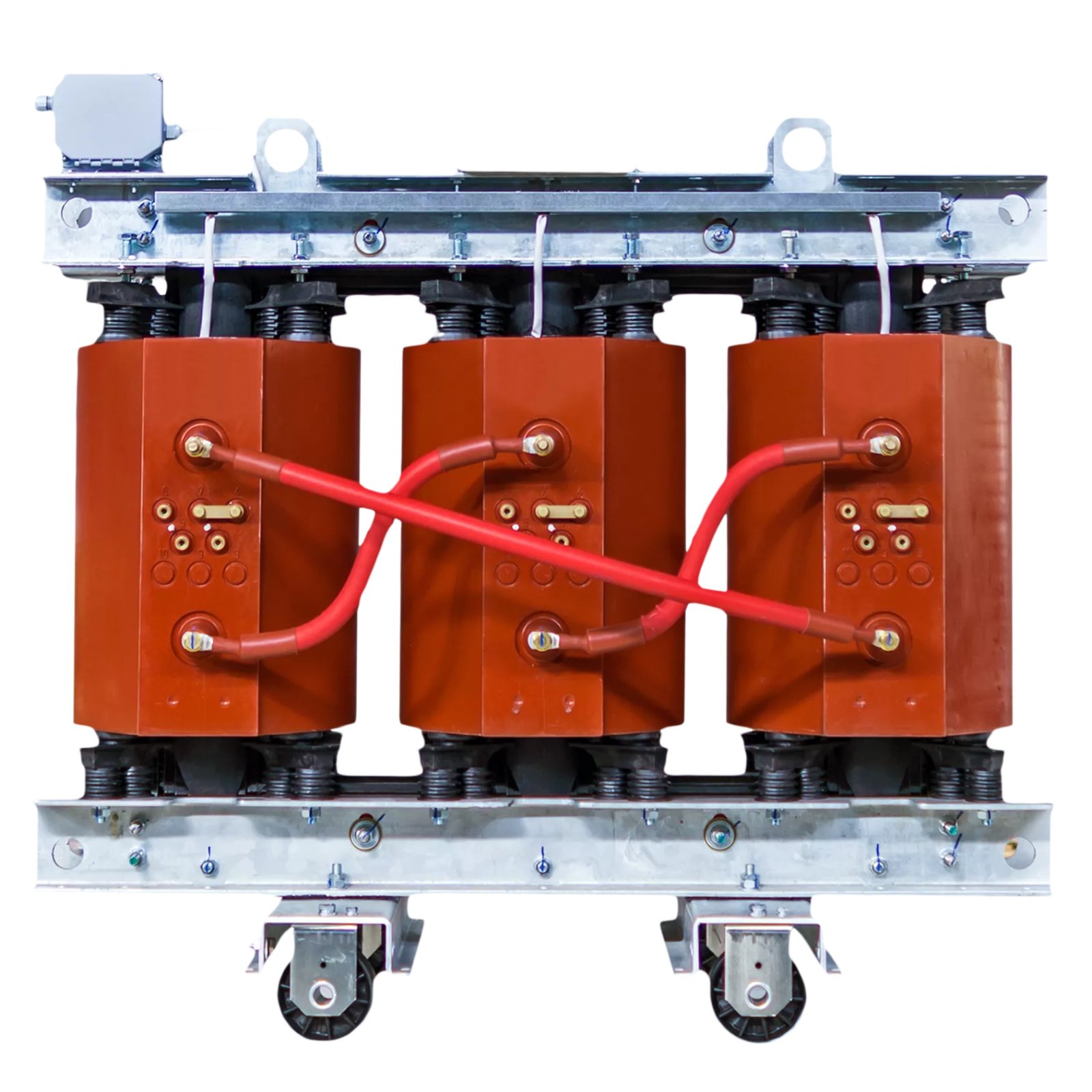

Transformator żywiczny TeoEco2 2500 kVA 15,75/0,42 kV Dyn5
197 538,00 zł
160 600,00 zł
Do pobrania
TeoEco2 · transformator żywiczny suchy
2500 kVA, 15,75/0,42 kV – EcoDesign Tier 2, dostawa 16 tygodni
Ok. 3440 A na nN, 5200 kg - największa jednostka serii TeoEco2. Konstrukcja bez cieczy izolacyjnej: bez misy i bez badań oleju. Termin dostawy: 16 tygodni od dnia zamówienia.
2500kVAmoc znamionowa
2790Wstraty jałowe P0
19000Wstraty obciążeniowe Pk
5latgwarancji producenta
Dlaczego TeoEco2
Bezpieczny w budynku, odporny na wilgoć i ogień
Klasa C3-E3-F1Samogasnąca żywica, praca w wilgoci i kondensacji, do -25 °C – bez ryzyka wycieku oleju.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.
Nadzór temperaturyCzujniki PT100 i przekaźnik T-154 w standardzie; komplet dokumentów CE do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 2500 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 2790 W
- Straty obciążeniowe Pk
- 19000 W
- Napięcie zwarcia uk
- 6 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- AN
- Normy
- IEC 60076-11, EN 50588-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 1880×1310×2450 mm
- Masa całkowita
- 5200 kg
- Hałas LpA / LwA
- 54 / 70 dB(A)
- Klasa klim./środ./ogniowa
- C3-E3-F1
- Gwarancja
- 60 miesięcy
- Dostępność
- 16 tygodni od zamówienia
Dobór i zastosowanie
2500 kVA suchy - największa jednostka w serii TeoEco2
2500 kVA to ok. 3440 A po stronie nN - górna granica serii TeoEco2. Transformator o tej mocy stosuje się w dużych zakładach przemysłowych, centrach danych i obiektach, w których stacja musi być wolna od oleju. Masa 5200 kg jest o ok. 600 kg niższa niż odpowiednika olejowego, ale wymiary i dojazd trzeba sprawdzić przed zamówieniem.
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 3 437 A
- Prąd znamionowy nN (400 V)
- 3 608 A
- Prąd znamionowy SN (15,75 kV)
- 91,6 A
- Prąd zwarciowy nN przy uk 6 %
- ok. 57,3 kA
- Zabezpieczenie nN (typoszereg)
- 4 000 A
- Przekrój nN (orientacyjnie)
- szynoprzewód
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 24 440 kWh
- Koszt strat jałowych
- 18 330 zł
- Straty obciążeniowe 50 % / 4000 h
- 19 000 kWh
- Koszt strat obciążeniowych
- 14 250 zł
- Razem w skali roku
- ok. 32 580 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 5200 kg
- Wymiary dł.×szer.×wys.
- 1880×1310×2450 mm
- Powierzchnia stanowiska
- ok. 2,46 m²
- Wózek widłowy lub dźwig
- min. 8 t
- Poziom hałasu (AN / AF)
- 54 / 70 dB(A)
- Dostępność
- 16 tygodni od zamówienia
Górna granica seriiPowyżej 2500 kVA dobieramy jednostki na indywidualne zamówienie.
Bez olejuKonstrukcja bez cieczy - brak misy i brak badań oleju w eksploatacji.
Dojazd i montaż1880×1310×2450 mm - sprawdź wysokość bram i nośność posadzki.
Ile prądu daje transformator 2500 kVA?
Po stronie 0,42 kV płynie ok. 3 437 A, a przy napięciu 400 V - ok. 3 608 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 91,6 A.
Jakie zabezpieczenie nN dobrać do 2500 kVA?
Dla prądu znamionowego 3 437 A najbliższy stopień typoszeregu to 4 000 A. Po stronie nN stosuje się zwykle szynoprzewód. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 2500 kVA w skali roku?
Straty jałowe 2790 W przez 8760 h to ok. 24 440 kWh, czyli ok. 18 330 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 19 000 kWh, czyli ok. 14 250 zł. Razem ok. 32 580 zł rocznie.
Jak głośny jest transformator suchy 2500 kVA?
W chłodzeniu naturalnym (AN) poziom hałasu wynosi 54 dB(A), a przy pracy z wentylatorami (AF) - 70 dB(A). Dzięki temu jednostkę można ustawić wewnątrz budynku, także pod pomieszczeniami użytkowymi.
Transformator olejowy czy suchy przy 2500 kVA?
MarkoEco2 2500 kVA ma straty jałowe 1575 W i masę 5800 kg, TeoEco2 2500 kVA - 2790 W i 5200 kg. Jednostka olejowa jest tańsza w eksploatacji, sucha nie wymaga misy olejowej i może stać wewnątrz budynku. Pełne porównanie: transformator olejowy 2500 kVA.
Zobacz też: transformator suchy 2000 kVA · wersja olejowa 2500 kVA · izolatory do szynoprzewodów · wentylatory AF
W zestawie
Wyposażenie standardowe
- czujniki PT100 na uzwojeniach nN i rdzeniu
- przekaźnik nadzoru temperatury T-154
- zaciski GN i nN, 2 tabliczki znamionowe
- uchwyty do podnoszenia, zaciski uziemiające, kółka jezdne
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEIEC 60076-11 · EN 50588-1
5 lat gwarancjiproducenta
Dostawa 16 tygodniod dnia zamówienia
Doradztwo technicznedobór mocy i przekładni
Suchy transformator żywiczny 2500 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostawa 16 tygodni od zamówienia. Gwarancja 5 lat.
| Moc znamionowa | 2500kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Suchy żywiczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Na zamówienie |
| EAN | 5902601875238 |
