Transformator olejowy MarkoEco2 2500 kVA 15,75/0,42 kV Dyn5
179 580,00 zł
146 000,00 zł
Do pobrania
MarkoEco2, olejowy hermetyczny
2500 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostawa 16 tygodni
Ok. 3440 A na nN, 5800 kg i 1200 kg oleju - górna granica serii MarkoEco2. Stanowisko wymaga misy olejowej i fundamentu pod tę masę. Termin dostawy: 16 tygodni od dnia zamówienia.
2500kVAmoc znamionowa
1575Wstraty jałowe P0
18500Wstraty obciążeniowe Pk
5latgwarancji producenta

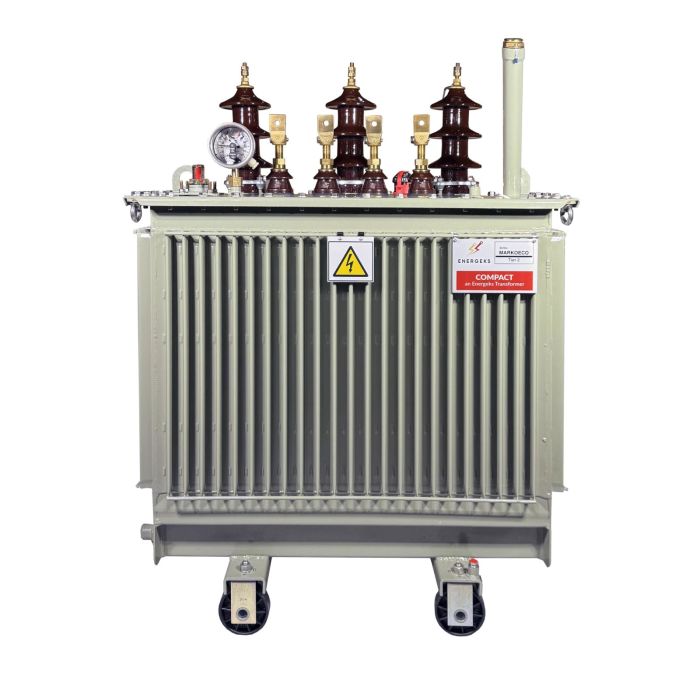

Zdjęcia poglądowe - jednostka 63 kVA z serii MarkoEco2. Wykonanie identyczne dla całego zakresu mocy.
Dlaczego MarkoEco2
Konstrukcja na 30 lat pracy bez obsługi
Kadź hermetycznaBez konserwatora - olej nie ma kontaktu z powietrzem, brak wilgoci i starzenia.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.
Pełna dokumentacja CEKarta katalogowa, deklaracja zgodności i instrukcja montażu do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 2500 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 1575 W
- Straty obciążeniowe Pk
- 18500 W
- Napięcie zwarcia uk
- 6 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- ONAN
- Normy
- EN 60076, EN 50588-1, EN 50708-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 2100×1300×2200 mm
- Masa całkowita
- 5800 kg
- Masa oleju
- 1200 kg
- Podwozie
- 4 kółka dwukierunkowe
- Gwarancja
- 60 miesięcy
- Dostępność
- 16 tygodni od zamówienia
Dobór i zastosowanie
2500 kVA - największa jednostka w serii MarkoEco2
2500 kVA odpowiada ok. 3440 A po stronie 0,42 kV. To górna granica serii - transformator do kopalń, hut, dużych zakładów chemicznych i instalacji OZE powyżej 2 MW. Masa 5800 kg i 1200 kg oleju wymagają misy olejowej oraz fundamentu zaprojektowanego pod tę jednostkę.
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 3 437 A
- Prąd znamionowy nN (400 V)
- 3 608 A
- Prąd znamionowy SN (15,75 kV)
- 91,6 A
- Prąd zwarciowy nN przy uk 6 %
- ok. 57,3 kA
- Zabezpieczenie nN (typoszereg)
- 4 000 A
- Przekrój nN (orientacyjnie)
- szynoprzewód
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 13 797 kWh
- Koszt strat jałowych
- 10 348 zł
- Straty obciążeniowe 50 % / 4000 h
- 18 500 kWh
- Koszt strat obciążeniowych
- 13 875 zł
- Razem w skali roku
- ok. 24 223 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 5800 kg
- Wymiary dł.×szer.×wys.
- 2100×1300×2200 mm
- Powierzchnia stanowiska
- ok. 2,73 m²
- Wózek widłowy lub dźwig
- min. 8 t
- Masa oleju
- 1200 kg
- Dostępność
- 16 tygodni od zamówienia
Przemysł ciężkiHuty, kopalnie, zakłady chemiczne - praca ciągła przy wysokim obciążeniu.
Misa olejowa1200 kg oleju - stanowisko wymaga szczelnej misy o pojemności co najmniej 100 %.
Fundament i dojazd5800 kg - fundament żelbetowy, dojazd dla naczepy niskopodwoziowej i dźwigu.
Ile prądu daje transformator 2500 kVA?
Po stronie 0,42 kV płynie ok. 3 437 A, a przy napięciu 400 V - ok. 3 608 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 91,6 A.
Jakie zabezpieczenie nN dobrać do 2500 kVA?
Dla prądu znamionowego 3 437 A najbliższy stopień typoszeregu to 4 000 A. Po stronie nN stosuje się zwykle szynoprzewód. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 2500 kVA w skali roku?
Straty jałowe 1575 W przez 8760 h to ok. 13 797 kWh, czyli ok. 10 348 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 18 500 kWh, czyli ok. 13 875 zł. Razem ok. 24 223 zł rocznie.
Ile oleju ma transformator 2500 kVA?
Kadź hermetyczna mieści 1200 kg oleju mineralnego, czyli ok. 1 379 litrów. Olej nie ma kontaktu z powietrzem, więc w normalnej eksploatacji nie wymaga uzupełniania; stanowisko powinno mieć misę o pojemności co najmniej 1 379 l.
Transformator olejowy czy suchy przy 2500 kVA?
MarkoEco2 2500 kVA ma straty jałowe 1575 W i masę 5800 kg, TeoEco2 2500 kVA - 2790 W i 5200 kg. Jednostka olejowa jest tańsza w eksploatacji, sucha nie wymaga misy olejowej i może stać wewnątrz budynku. Pełne porównanie: transformator suchy 2500 kVA.
Zobacz też: transformator olejowy 2000 kVA · wersja sucha 2500 kVA · izolatory do szynoprzewodów · monitoring DGPT2
Wyposażenie i opcje
Co dostajesz w standardzie, co możesz dobrać
Każdy MarkoEco2 wyjeżdża z magazynu kompletny i gotowy do przyłączenia. Zaciski Z1 i osłony przeciw ptakom dobieramy pod konkretną stację - wystarczy zaznaczyć w zamówieniu.
StandardPrzełącznik zaczepów 7-pozycyjny±3×2,5 % po stronie GN, przełączany w stanie beznapięciowym.
StandardZaciski nN typu flagaMosiężne zaciski płaskie na izolatorach nN 2U, 2V, 2W, 2N - pod końcówki kablowe.
OpcjaZaciski Z1Uniwersalne zaciski śrubowe nN do bezpośredniego podłączenia przewodów i kabli.
OpcjaOsłony przeciw ptakomGumowe osłony izolatorów i zacisków nN - ochrona przed ptakami i zwierzętami.
StandardUchwyty do podnoszeniaUcha transportowe na kadzi - bezpieczne podnoszenie dźwigiem i pasami.
StandardKółka dwukierunkowe4 kółka jezdne z możliwością ustawienia wzdłuż lub w poprzek oraz zacisk uziemiający.
StandardWskaźnik poziomu olejuWziernik z oznaczeniem MIN, zawór spustowy, zamykany wlew i zawór przeciążeniowy.
StandardTabliczka i karta prób2 tabliczki znamionowe ze stali nierdzewnej i protokół badań fabrycznych każdej sztuki.
Kontrola jakości
Każda sztuka przebadana przed wysyłką
Do transformatora dołączamy kartę prób z wynikami badań fabrycznych, deklarację zgodności CE i instrukcję montażu. Badania typu wykonuje akredytowane laboratorium (ISO/IEC 17025).
- Straty jałowe i prąd jałowy
- Straty obciążeniowe i uk przy 75 °C
- Rezystancje uzwojeń
- Przekładnia i grupa połączeń
- Próba indukowana 840 V / 150 Hz / 40 s
- Próba przyłożona 38 kV / 60 s
- Rezystancja izolacji > 50 MΩ
- Szczelność kadzi 30 kPa / 12 h
W zestawie
Wyposażenie standardowe
- 3 izolatory porcelanowe SN i 4 izolatory nN
- przełącznik zaczepów ±3×2,5%
- 2 tabliczki znamionowe, 2 uchwyty do podnoszenia, 3 zaciski uziemiające
- 4 kółka dwukierunkowe, kieszeń termometru i termometr bimetaliczny
- zawór spustowy, zamykany wlew, wskaźnik poziomu oleju
- rura napełniająca z zaworem bezpieczeństwa, zawór przeciążeniowy
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEEN 60076, EN 50588-1
5 lat gwarancjiproducenta
Dostawa 16 tygodniod dnia zamówienia
Doradztwo technicznedobór mocy i przekładni
Hermetyczny transformator olejowy 2500 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostawa 16 tygodni od zamówienia. Gwarancja 5 lat.
| Moc znamionowa | 2500kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Olejowy hermetyczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Na zamówienie |
| EAN | 5902601875122 |
