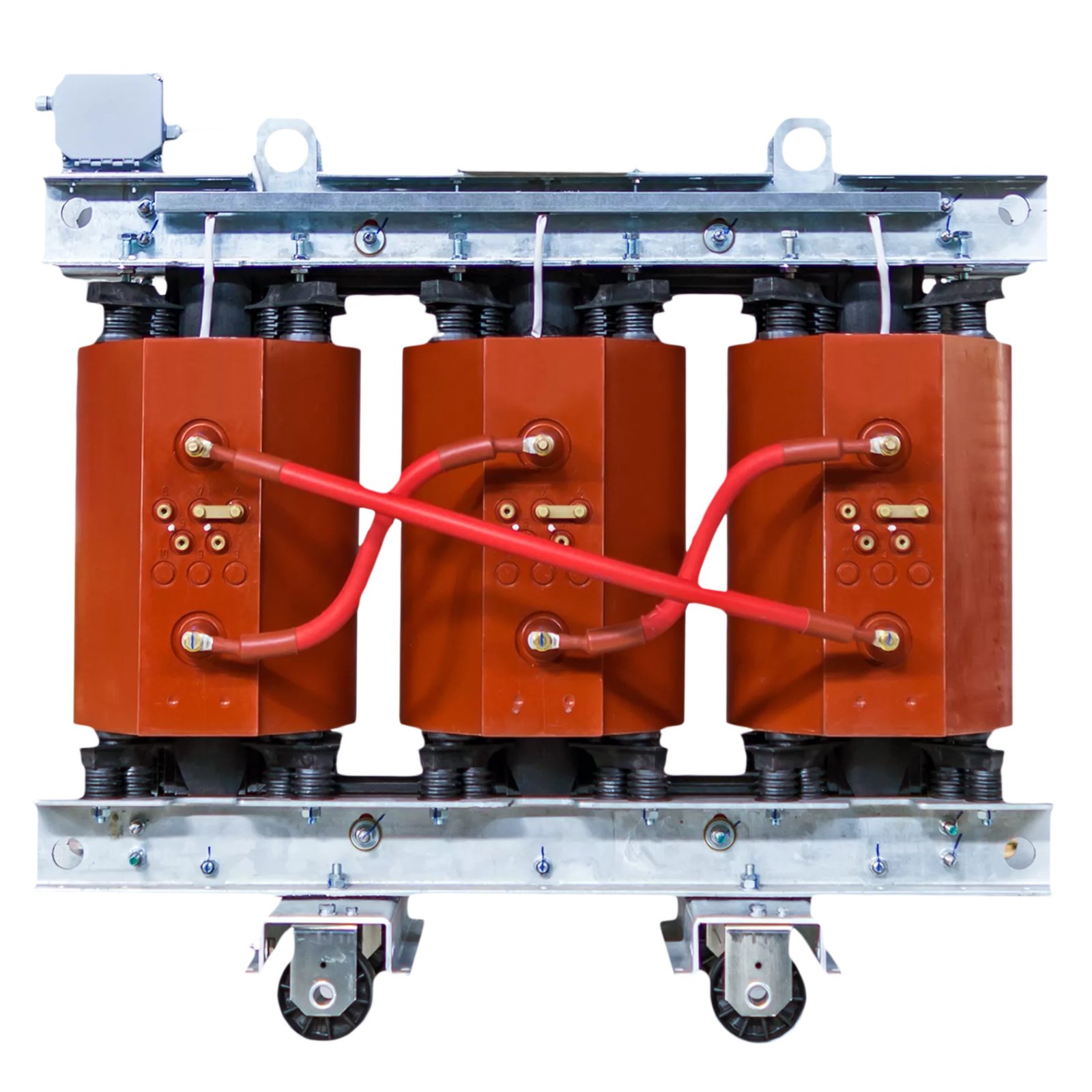

Transformator żywiczny TeoEco2 800 kVA 15,75/0,42 kV Dyn5
95 202,00 zł
77 400,00 zł
Do pobrania
TeoEco2, transformator żywiczny suchy
800 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostawa 16 tygodni
Ok. 1100 A na nN przy masie 2160 kg i 49 dB(A). Centrum danych, farmacja i przemysł spożywczy. Termin dostawy: 16 tygodni od dnia zamówienia.
800kVAmoc znamionowa
1170Wstraty jałowe P0
8000Wstraty obciążeniowe Pk
5latgwarancji producenta
Dlaczego TeoEco2
Bezpieczny w budynku, odporny na wilgoć i ogień
Klasa C3-E3-F1Samogasnąca żywica, praca w wilgoci i kondensacji, do -25 °C - bez ryzyka wycieku oleju.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.
Nadzór temperaturyCzujniki PT100 i przekaźnik T-154 w standardzie; komplet dokumentów CE do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 800 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 1170 W
- Straty obciążeniowe Pk
- 8000 W
- Napięcie zwarcia uk
- 6 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- AN
- Normy
- IEC 60076-11, EN 50588-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 1495×850×1735 mm
- Masa całkowita
- 2160 kg
- Hałas LpA / LwA
- 49 / 63 dB(A)
- Klasa klim./środ./ogniowa
- C3-E3-F1
- Gwarancja
- 60 miesięcy
- Dostępność
- 16 tygodni od zamówienia
Dobór i zastosowanie
800 kVA suchy - centrum danych i zakład z wymaganiami ppoż.
800 kVA odpowiada ok. 1100 A po stronie 0,42 kV. Sucha jednostka tej mocy pracuje w centrach danych, zakładach farmaceutycznych i spożywczych oraz wszędzie tam, gdzie transformator musi stać obok linii produkcyjnej. Brak oleju eliminuje ryzyko pożaru cieczy i skażenia produktu.
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 1 100 A
- Prąd znamionowy nN (400 V)
- 1 155 A
- Prąd znamionowy SN (15,75 kV)
- 29,3 A
- Prąd zwarciowy nN przy uk 6 %
- ok. 18,3 kA
- Zabezpieczenie nN (typoszereg)
- 1 250 A
- Przekrój nN (orientacyjnie)
- szyna lub 4 × 240 mm² na fazę
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 10 249 kWh
- Koszt strat jałowych
- 7 687 zł
- Straty obciążeniowe 50 % / 4000 h
- 8 000 kWh
- Koszt strat obciążeniowych
- 6 000 zł
- Razem w skali roku
- ok. 13 687 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 2160 kg
- Wymiary dł.×szer.×wys.
- 1495×850×1735 mm
- Powierzchnia stanowiska
- ok. 1,27 m²
- Wózek widłowy lub dźwig
- min. 3 t
- Poziom hałasu (AN / AF)
- 49 / 63 dB(A)
- Dostępność
- 16 tygodni od zamówienia
Centrum danychPraca przez 8760 h w roku - o koszcie decydują straty jałowe.
Przemysł spożywczyBrak oleju - zero ryzyka skażenia strefy produkcyjnej.
Chłodzenie AFWentylatory podnoszą moc ciągłą do ok. 1120 kVA przy szczytach obciążenia.
Ile prądu daje transformator 800 kVA?
Po stronie 0,42 kV płynie ok. 1 100 A, a przy napięciu 400 V - ok. 1 155 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 29,3 A.
Jakie zabezpieczenie nN dobrać do 800 kVA?
Dla prądu znamionowego 1 100 A najbliższy stopień typoszeregu to 1 250 A. Po stronie nN stosuje się zwykle szyna lub 4 × 240 mm² na fazę. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 800 kVA w skali roku?
Straty jałowe 1170 W przez 8760 h to ok. 10 249 kWh, czyli ok. 7 687 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 8 000 kWh, czyli ok. 6 000 zł. Razem ok. 13 687 zł rocznie.
Jak głośny jest transformator suchy 800 kVA?
W chłodzeniu naturalnym (AN) poziom hałasu wynosi 49 dB(A), a przy pracy z wentylatorami (AF) - 63 dB(A). Dzięki temu jednostkę można ustawić wewnątrz budynku, także pod pomieszczeniami użytkowymi.
Transformator olejowy czy suchy przy 800 kVA?
MarkoEco2 800 kVA ma straty jałowe 585 W i masę 2400 kg, TeoEco2 800 kVA - 1170 W i 2160 kg. Jednostka olejowa jest tańsza w eksploatacji, sucha nie wymaga misy olejowej i może stać wewnątrz budynku. Pełne porównanie: transformator olejowy 800 kVA.
Zobacz też: transformator suchy 630 kVA · transformator suchy 1000 kVA · wersja olejowa 800 kVA · izolatory do szynoprzewodów · wentylatory AF
W zestawie
Wyposażenie standardowe
- czujniki PT100 na uzwojeniach nN i rdzeniu
- przekaźnik nadzoru temperatury T-154
- zaciski GN i nN, 2 tabliczki znamionowe
- uchwyty do podnoszenia, zaciski uziemiające, kółka jezdne
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEIEC 60076-11, EN 50588-1
5 lat gwarancjiproducenta
Dostawa 16 tygodniod dnia zamówienia
Doradztwo technicznedobór mocy i przekładni
Suchy transformator żywiczny 800 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostawa 16 tygodni od zamówienia. Gwarancja 5 lat.
| Moc znamionowa | 800kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Suchy żywiczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Na zamówienie |
| EAN | 5902601875184 |
