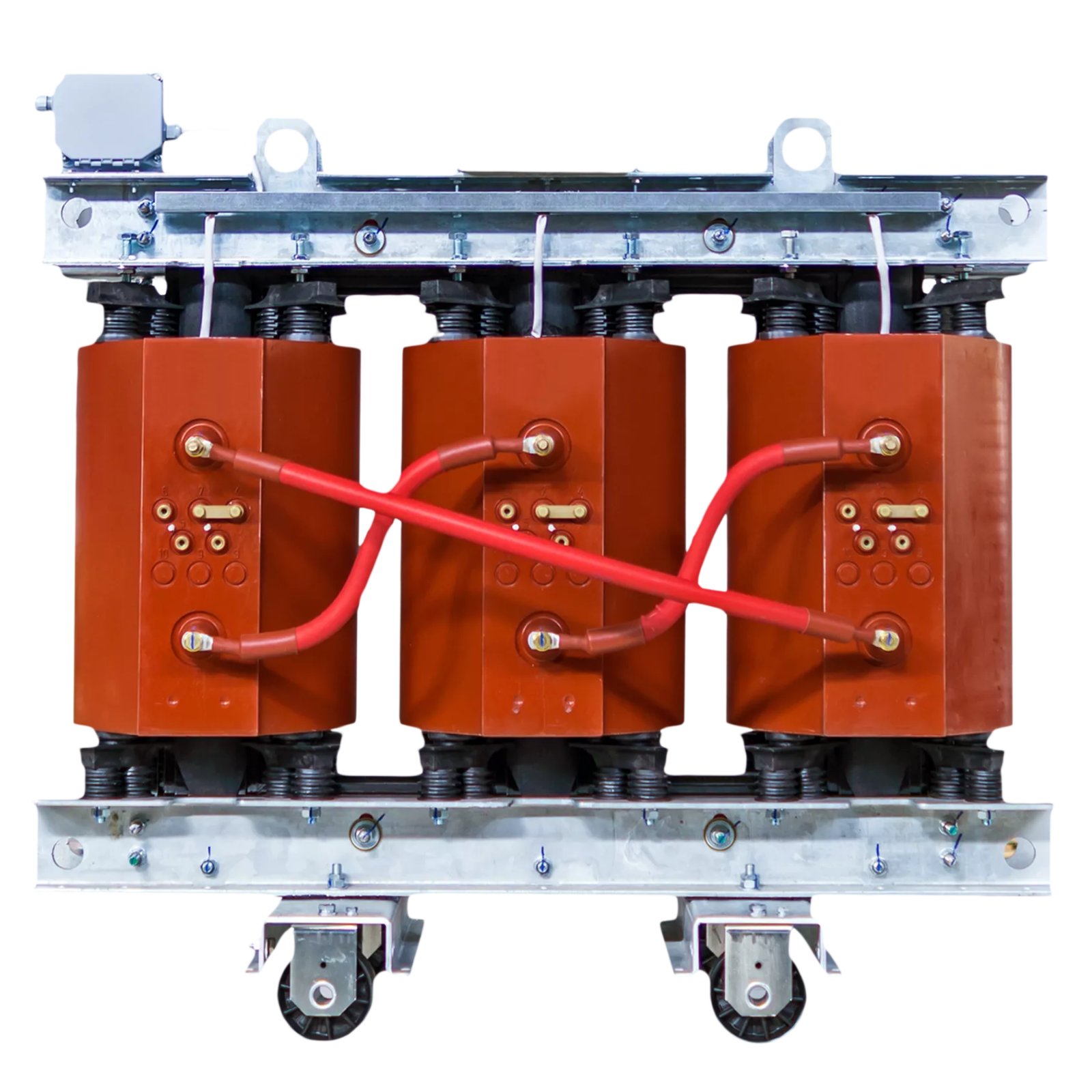

Transformator żywiczny TeoEco2 630 kVA 15,75/0,42 kV Dyn5
80 073,00 zł
65 100,00 zł
Do pobrania
TeoEco2, transformator żywiczny suchy
630 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostawa 16 tygodni
Ok. 866 A po stronie nN, 1750 kg, 47 dB(A). Najpopularniejsza moc suchego transformatora w stacji wnętrzowej. Termin dostawy: 16 tygodni od dnia zamówienia.
630kVAmoc znamionowa
990Wstraty jałowe P0
7100Wstraty obciążeniowe Pk
5latgwarancji producenta
Dlaczego TeoEco2
Bezpieczny w budynku, odporny na wilgoć i ogień
Klasa C3-E3-F1Samogasnąca żywica, praca w wilgoci i kondensacji, do -25 °C - bez ryzyka wycieku oleju.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.
Nadzór temperaturyCzujniki PT100 i przekaźnik T-154 w standardzie; komplet dokumentów CE do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 630 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 990 W
- Straty obciążeniowe Pk
- 7100 W
- Napięcie zwarcia uk
- 6 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- AN
- Normy
- IEC 60076-11, EN 50588-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 1420×850×1625 mm
- Masa całkowita
- 1750 kg
- Hałas LpA / LwA
- 47 / 61 dB(A)
- Klasa klim./środ./ogniowa
- C3-E3-F1
- Gwarancja
- 60 miesięcy
- Dostępność
- 16 tygodni od zamówienia
Dobór i zastosowanie
630 kVA suchy - najczęściej wybierana moc w stacji wnętrzowej
630 kVA daje ok. 866 A po stronie nN. To najpopularniejsza moc suchego transformatora w stacjach wnętrzowych: biurowce, galerie handlowe, szpitale, garaże wielopoziomowe i zakłady z zaostrzonymi wymaganiami ppoż. Hałas 47 dB(A) bez wentylatorów pozwala na montaż w kubaturze budynku.
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 866 A
- Prąd znamionowy nN (400 V)
- 909 A
- Prąd znamionowy SN (15,75 kV)
- 23,1 A
- Prąd zwarciowy nN przy uk 6 %
- ok. 14,4 kA
- Zabezpieczenie nN (typoszereg)
- 1 000 A
- Przekrój nN (orientacyjnie)
- 2 × 300 mm² na fazę
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 8 672 kWh
- Koszt strat jałowych
- 6 504 zł
- Straty obciążeniowe 50 % / 4000 h
- 7 100 kWh
- Koszt strat obciążeniowych
- 5 325 zł
- Razem w skali roku
- ok. 11 829 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 1750 kg
- Wymiary dł.×szer.×wys.
- 1420×850×1625 mm
- Powierzchnia stanowiska
- ok. 1,21 m²
- Wózek widłowy lub dźwig
- min. 2,5 t
- Poziom hałasu (AN / AF)
- 47 / 61 dB(A)
- Dostępność
- 16 tygodni od zamówienia
Galerie i biurowceJedna jednostka na strefę - bez komory olejowej i bez gaszenia cieczy.
Praca w kubaturze47 dB(A) w chłodzeniu naturalnym, 61 dB(A) z wentylatorami.
Wyprowadzenie M30866 A - zaciski M30 albo szynoprzewód do rozdzielnicy nN.
Ile prądu daje transformator 630 kVA?
Po stronie 0,42 kV płynie ok. 866 A, a przy napięciu 400 V - ok. 909 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 23,1 A.
Jakie zabezpieczenie nN dobrać do 630 kVA?
Dla prądu znamionowego 866 A najbliższy stopień typoszeregu to 1 000 A. Po stronie nN stosuje się zwykle 2 × 300 mm² na fazę. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 630 kVA w skali roku?
Straty jałowe 990 W przez 8760 h to ok. 8 672 kWh, czyli ok. 6 504 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 7 100 kWh, czyli ok. 5 325 zł. Razem ok. 11 829 zł rocznie.
Jak głośny jest transformator suchy 630 kVA?
W chłodzeniu naturalnym (AN) poziom hałasu wynosi 47 dB(A), a przy pracy z wentylatorami (AF) - 61 dB(A). Dzięki temu jednostkę można ustawić wewnątrz budynku, także pod pomieszczeniami użytkowymi.
Transformator olejowy czy suchy przy 630 kVA?
MarkoEco2 630 kVA ma straty jałowe 540 W i masę 1800 kg, TeoEco2 630 kVA - 990 W i 1750 kg. Jednostka olejowa jest tańsza w eksploatacji, sucha nie wymaga misy olejowej i może stać wewnątrz budynku. Pełne porównanie: transformator olejowy 630 kVA.
Zobacz też: transformator suchy 400 kVA · transformator suchy 800 kVA · wersja olejowa 630 kVA · zaciski TOC-1 M30 · osłony OZNN M30 · wentylatory AF
W zestawie
Wyposażenie standardowe
- czujniki PT100 na uzwojeniach nN i rdzeniu
- przekaźnik nadzoru temperatury T-154
- zaciski GN i nN, 2 tabliczki znamionowe
- uchwyty do podnoszenia, zaciski uziemiające, kółka jezdne
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEIEC 60076-11, EN 50588-1
5 lat gwarancjiproducenta
Dostawa 16 tygodniod dnia zamówienia
Doradztwo technicznedobór mocy i przekładni
Suchy transformator żywiczny 630 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostawa 16 tygodni od zamówienia. Gwarancja 5 lat.
| Moc znamionowa | 630kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Suchy żywiczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Na zamówienie |
| EAN | 5902601875177 |
