Transformator olejowy MarkoEco2 25 kVA 15,75/0,42 kV Dyn5

Oceń ten produkt jako pierwszy

18 696,00 zł 15 200,00 zł

Termin dostawy

Od ręki, wysyłka 2-3 dni robocze

Dostawa 16 tygodni od zamówienia - 1 495,68 zł 1 216,00 zł

Ilość sztuk

Przejdź na koniec galerii

Przejdź na początek galerii

Do pobrania

Karta katalogowa 25 kVA PDF Deklaracja zgodności CE 25 kVA PDF Instrukcja montażu i obsługi PDF

MarkoEco2, olejowy hermetyczny

25 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostawa 16 tygodni

Najmniejsza jednostka serii: 500 kg, 110 kg oleju i ok. 34 A po stronie nN. Kadź hermetyczna bez konserwatora, czyli zero obsługi na stanowisku słupowym. Termin dostawy: 16 tygodni od dnia zamówienia.

Transformator olejowy MarkoEco2 - widok z ukosu

25kVAmoc znamionowa

63Wstraty jałowe P0

600Wstraty obciążeniowe Pk

5latgwarancji producenta

Izolatory SN i pokrywa transformatora MarkoEco2 — **Izolatory porcelanowe SN**Poziom izolacji 17,5 / 38 / 95 kV, kadź RAL 7033 w klasie C3

Zaciski flagowe nN transformatora MarkoEco2 — **Strona nN - zaciski flagowe**Mosiężne flagi na izolatorach 2U, 2V, 2W, 2N w standardzie

Zaciski Z1 na izolatorach nN transformatora MarkoEco2 — **Zaciski Z1 na życzenie**Bezpośrednie podłączenie kabli i przewodów bez końcówek

Zdjęcia poglądowe - jednostka 63 kVA z serii MarkoEco2. Wykonanie identyczne dla całego zakresu mocy.

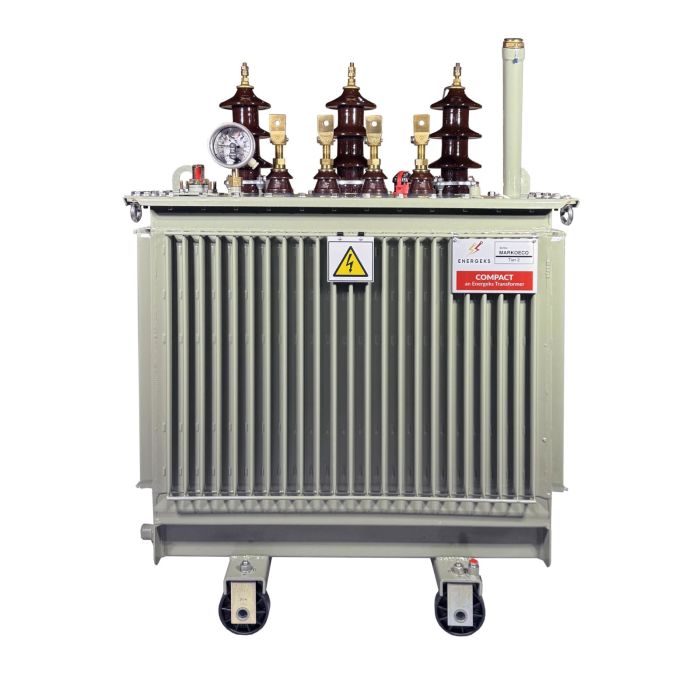

Transformator olejowy MarkoEco2 - widok z przodu

Dlaczego MarkoEco2

Konstrukcja na 30 lat pracy bez obsługi

Kadź hermetycznaBez konserwatora - olej nie ma kontaktu z powietrzem, brak wilgoci i starzenia.

EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.

Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.

Pełna dokumentacja CEKarta katalogowa, deklaracja zgodności i instrukcja montażu do pobrania na górze strony.

Parametry techniczne

Dane z karty katalogowej producenta

Elektryczne

Moc znamionowa: 25 kVA
Napięcie GN: 15,75 kV
Napięcie nN: 0,42 kV
Odczepy: ±3×2,5%
Grupa połączeń: Dyn5
Uzwojenia: aluminium (Al)

Straty i sprawność

Straty jałowe P0: 63 W
Straty obciążeniowe Pk: 600 W
Napięcie zwarcia uk: 4 %
Poziom strat: EcoDesign etap II (Tier 2), AkAAo
Chłodzenie: ONAN
Normy: EN 60076, EN 50588-1, EN 50708-1

Mechaniczne

Wymiary dł.×szer.×wys.: 950×650×1300 mm
Masa całkowita: 500 kg
Masa oleju: 110 kg
Podwozie: 4 kółka dwukierunkowe
Gwarancja: 60 miesięcy
Dostępność: 16 tygodni od zamówienia

Dobór i zastosowanie

25 kVA - najmniejsza stacja słupowa i zasilanie pojedynczego odbioru

Przy 25 kVA po stronie 0,42 kV płynie ok. 34 A, czyli tyle, ile pobiera niewielki warsztat albo przepompownia z jedną pompą. To moc, którą stawia się na stanowisku słupowym, przy studni głębinowej, na budowie albo jako zasilanie rezerwowe obiektu. Masa 500 kg oznacza, że jednostkę podniesie zwykły HDS z samochodu dostawczego.

Prądy i zabezpieczenia

Prąd znamionowy nN (420 V): 34 A
Prąd znamionowy nN (400 V): 36 A
Prąd znamionowy SN (15,75 kV): 0,9 A
Prąd zwarciowy nN przy uk 4 %: ok. 0,9 kA
Zabezpieczenie nN (typoszereg): 63 A
Przekrój nN (orientacyjnie): 1 × 150 mm² na fazę

Koszt strat w skali roku

Straty jałowe przez 8760 h: 552 kWh
Koszt strat jałowych: 414 zł
Straty obciążeniowe 50 % / 4000 h: 600 kWh
Koszt strat obciążeniowych: 450 zł
Razem w skali roku: ok. 864 zł
Przyjęta cena energii: 0,75 zł/kWh

Transport i posadowienie

Masa całkowita: 500 kg
Wymiary dł.×szer.×wys.: 950×650×1300 mm
Powierzchnia stanowiska: ok. 0,62 m²
Wózek widłowy lub dźwig: min. 2 t
Masa oleju: 110 kg
Dostępność: 16 tygodni od zamówienia

Stacja słupowa500 kg i podstawa 950×650 mm mieszczą się na typowym stanowisku słupowym.

Przepompownie i studnie34 A na nN wystarcza na pompę do 15 kW z rozruchem softstartem.

Zasilanie tymczasoweKadź hermetyczna nie wymaga obsługi - jednostka może stać sezonowo bez dozoru.

Ile prądu daje transformator 25 kVA?

Po stronie 0,42 kV płynie ok. 34 A, a przy napięciu 400 V - ok. 36 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 0,9 A.

Jakie zabezpieczenie nN dobrać do 25 kVA?

Dla prądu znamionowego 34 A najbliższy stopień typoszeregu to 63 A. Po stronie nN stosuje się zwykle 1 × 150 mm² na fazę. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.

Ile kosztują straty transformatora 25 kVA w skali roku?

Straty jałowe 63 W przez 8760 h to ok. 552 kWh, czyli ok. 414 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 600 kWh, czyli ok. 450 zł. Razem ok. 864 zł rocznie.

Ile oleju ma transformator 25 kVA?

Kadź hermetyczna mieści 110 kg oleju mineralnego, czyli ok. 126 litrów. Olej nie ma kontaktu z powietrzem, więc w normalnej eksploatacji nie wymaga uzupełniania; stanowisko powinno mieć misę o pojemności co najmniej 126 l.

Czy 25 kVA jest dostępny od ręki?

Ta moc jest produkowana na zamówienie, standardowy termin to 16 tygodni. Jeśli zależy Ci na czasie, od ręki z magazynu w Polsce wysyłamy moce: 100 kVA, 250 kVA, 400 kVA, 630 kVA, 1000 kVA, 1250 kVA, 1600 kVA.

Zobacz też: transformator olejowy 40 kVA · zaciski TOC-1 M12 · osłony OZNN M12 · monitoring DGPT2

Wyposażenie i opcje

Co dostajesz w standardzie, co możesz dobrać

Każdy MarkoEco2 wyjeżdża z magazynu kompletny i gotowy do przyłączenia. Zaciski Z1 i osłony przeciw ptakom dobieramy pod konkretną stację - wystarczy zaznaczyć w zamówieniu.

Przełącznik zaczepów 7-pozycyjny MarkoEco2

StandardPrzełącznik zaczepów 7-pozycyjny±3×2,5 % po stronie GN, przełączany w stanie beznapięciowym.

StandardZaciski nN typu flagaMosiężne zaciski płaskie na izolatorach nN 2U, 2V, 2W, 2N - pod końcówki kablowe.

OpcjaZaciski Z1Uniwersalne zaciski śrubowe nN do bezpośredniego podłączenia przewodów i kabli.

Osłony gumowe przeciw ptakom na izolatorach nN

OpcjaOsłony przeciw ptakomGumowe osłony izolatorów i zacisków nN - ochrona przed ptakami i zwierzętami.

StandardUchwyty do podnoszeniaUcha transportowe na kadzi - bezpieczne podnoszenie dźwigiem i pasami.

StandardKółka dwukierunkowe4 kółka jezdne z możliwością ustawienia wzdłuż lub w poprzek oraz zacisk uziemiający.

StandardWskaźnik poziomu olejuWziernik z oznaczeniem MIN, zawór spustowy, zamykany wlew i zawór przeciążeniowy.

Tabliczka znamionowa transformatora MarkoEco2

StandardTabliczka i karta prób2 tabliczki znamionowe ze stali nierdzewnej i protokół badań fabrycznych każdej sztuki.

Kontrola jakości

Każda sztuka przebadana przed wysyłką

Do transformatora dołączamy kartę prób z wynikami badań fabrycznych, deklarację zgodności CE i instrukcję montażu. Badania typu wykonuje akredytowane laboratorium (ISO/IEC 17025).

Straty jałowe i prąd jałowy
Straty obciążeniowe i uk przy 75 °C
Rezystancje uzwojeń
Przekładnia i grupa połączeń
Próba indukowana 840 V / 150 Hz / 40 s
Próba przyłożona 38 kV / 60 s
Rezystancja izolacji > 50 MΩ
Szczelność kadzi 30 kPa / 12 h

W zestawie

Wyposażenie standardowe

3 izolatory porcelanowe SN i 4 izolatory nN
przełącznik zaczepów ±3×2,5%
2 tabliczki znamionowe, 2 uchwyty do podnoszenia, 3 zaciski uziemiające
4 kółka dwukierunkowe, kieszeń termometru i termometr bimetaliczny
zawór spustowy, zamykany wlew, wskaźnik poziomu oleju
rura napełniająca z zaworem bezpieczeństwa, zawór przeciążeniowy
komplet dokumentów CE w języku polskim

EcoDesign Tier 2UE 2019/1783

Deklaracja CEEN 60076, EN 50588-1

5 lat gwarancjiproducenta

Dostawa 16 tygodniod dnia zamówienia

Doradztwo technicznedobór mocy i przekładni

Więcej informacji

Więcej informacji
Moc znamionowa	25kVA
Napięcie znamionowe GN	15.75kV
Napięcie znamionowe DN	420V
Grupa połączeń	Dyn5
Typ transformatora	Olejowy hermetyczny
Materiał uzwojeń	Aluminium (Al)
Poziom strat	EcoDesign etap II (Tier 2) AkAAo
Dostępność	Na zamówienie
EAN	5902601875054
