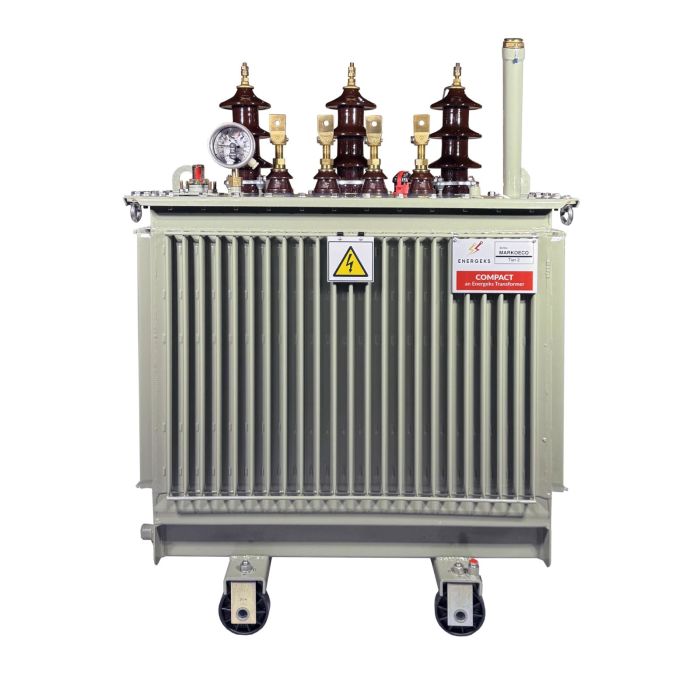

Transformator olejowy MarkoEco2 40 kVA 15,75/0,42 kV Dyn5
20 172,00 zł
16 400,00 zł
Do pobrania
MarkoEco2, olejowy hermetyczny
40 kVA, 15,75/0,42 kV - EcoDesign Tier 2, dostawa 16 tygodni
Ok. 55 A po stronie nN przy masie 550 kg i stratach jałowych 72 W. Typowy wybór do gospodarstwa, fermy i placu budowy. Termin dostawy: 16 tygodni od dnia zamówienia.
40kVAmoc znamionowa
72Wstraty jałowe P0
690Wstraty obciążeniowe Pk
5latgwarancji producenta

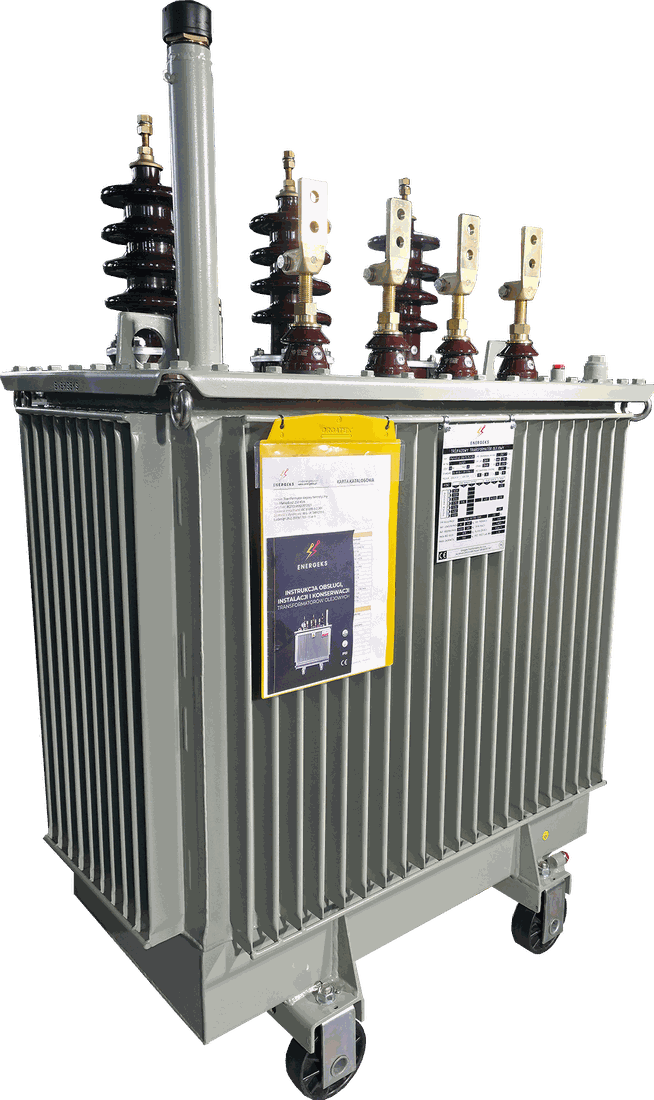

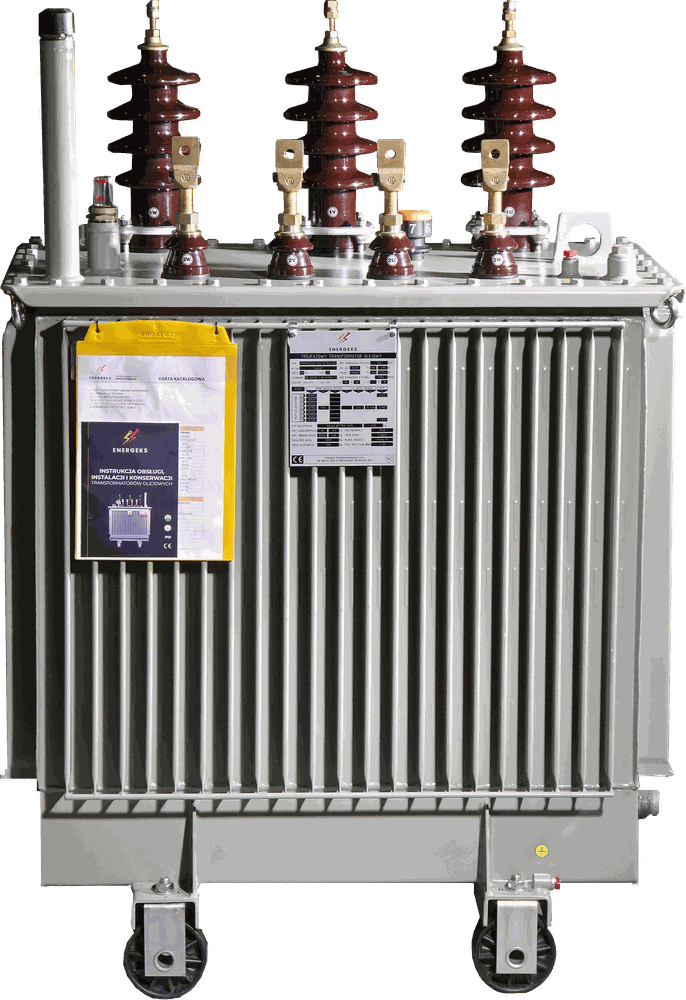

Zdjęcia poglądowe - jednostka 63 kVA z serii MarkoEco2. Wykonanie identyczne dla całego zakresu mocy.
Dlaczego MarkoEco2
Konstrukcja na 30 lat pracy bez obsługi
Kadź hermetycznaBez konserwatora - olej nie ma kontaktu z powietrzem, brak wilgoci i starzenia.
EcoDesign Tier 2Straty P0/Pk zgodne z rozporządzeniem UE 2019/1783, klasa AkAAo.
Dostawa 16 tygodniProdukcja pod zamówienie, transport na terenie całej Polski.
Pełna dokumentacja CEKarta katalogowa, deklaracja zgodności i instrukcja montażu do pobrania na górze strony.
Parametry techniczne
Dane z karty katalogowej producenta
Elektryczne
- Moc znamionowa
- 40 kVA
- Napięcie GN
- 15,75 kV
- Napięcie nN
- 0,42 kV
- Odczepy
- ±3×2,5%
- Grupa połączeń
- Dyn5
- Uzwojenia
- aluminium (Al)
Straty i sprawność
- Straty jałowe P0
- 72 W
- Straty obciążeniowe Pk
- 690 W
- Napięcie zwarcia uk
- 4 %
- Poziom strat
- EcoDesign etap II (Tier 2), AkAAo
- Chłodzenie
- ONAN
- Normy
- EN 60076, EN 50588-1, EN 50708-1
Mechaniczne
- Wymiary dł.×szer.×wys.
- 1100×700×1350 mm
- Masa całkowita
- 550 kg
- Masa oleju
- 135 kg
- Podwozie
- 4 kółka dwukierunkowe
- Gwarancja
- 60 miesięcy
- Dostępność
- 16 tygodni od zamówienia
Dobór i zastosowanie
40 kVA - gospodarstwo, mała ferma i zasilanie budowy
40 kVA to ok. 55 A po stronie nN. Ta moc trafia najczęściej do gospodarstw rolnych z suszarnią i dojarką, na fermy drobiu, do małych tartaków i na place budowy z dźwigiem. Straty jałowe 72 W są na tyle niskie, że transformator może pracować przez cały rok przy niewielkim obciążeniu bez zauważalnego kosztu.
Prądy i zabezpieczenia
- Prąd znamionowy nN (420 V)
- 55 A
- Prąd znamionowy nN (400 V)
- 58 A
- Prąd znamionowy SN (15,75 kV)
- 1,5 A
- Prąd zwarciowy nN przy uk 4 %
- ok. 1,4 kA
- Zabezpieczenie nN (typoszereg)
- 63 A
- Przekrój nN (orientacyjnie)
- 1 × 150 mm² na fazę
Koszt strat w skali roku
- Straty jałowe przez 8760 h
- 631 kWh
- Koszt strat jałowych
- 473 zł
- Straty obciążeniowe 50 % / 4000 h
- 690 kWh
- Koszt strat obciążeniowych
- 518 zł
- Razem w skali roku
- ok. 991 zł
- Przyjęta cena energii
- 0,75 zł/kWh
Transport i posadowienie
- Masa całkowita
- 550 kg
- Wymiary dł.×szer.×wys.
- 1100×700×1350 mm
- Powierzchnia stanowiska
- ok. 0,77 m²
- Wózek widłowy lub dźwig
- min. 2 t
- Masa oleju
- 135 kg
- Dostępność
- 16 tygodni od zamówienia
RolnictwoSuszarnie, dmuchawy i wentylacja ferm - 55 A pokrywa typowy zestaw odbiorów.
BudowaDźwig wieżowy o mocy 22-30 kW plus zaplecze socjalne placu.
Praca sezonowaNiskie P0 pozwala zostawić jednostkę pod napięciem także poza sezonem.
Ile prądu daje transformator 40 kVA?
Po stronie 0,42 kV płynie ok. 55 A, a przy napięciu 400 V - ok. 58 A. Po stronie 15,75 kV prąd znamionowy wynosi ok. 1,5 A.
Jakie zabezpieczenie nN dobrać do 40 kVA?
Dla prądu znamionowego 55 A najbliższy stopień typoszeregu to 63 A. Po stronie nN stosuje się zwykle 1 × 150 mm² na fazę. Ostateczny dobór aparatury i przekrojów należy do projektanta instalacji.
Ile kosztują straty transformatora 40 kVA w skali roku?
Straty jałowe 72 W przez 8760 h to ok. 631 kWh, czyli ok. 473 zł przy cenie 0,75 zł/kWh. Przy obciążeniu 50 % i 4000 h pracy straty obciążeniowe dokładają ok. 690 kWh, czyli ok. 518 zł. Razem ok. 991 zł rocznie.
Ile oleju ma transformator 40 kVA?
Kadź hermetyczna mieści 135 kg oleju mineralnego, czyli ok. 155 litrów. Olej nie ma kontaktu z powietrzem, więc w normalnej eksploatacji nie wymaga uzupełniania; stanowisko powinno mieć misę o pojemności co najmniej 155 l.
Zobacz też: transformator olejowy 25 kVA · transformator olejowy 63 kVA · zaciski TOC-1 M12 · osłony OZNN M12 · monitoring DGPT2
Wyposażenie i opcje
Co dostajesz w standardzie, co możesz dobrać
Każdy MarkoEco2 wyjeżdża z magazynu kompletny i gotowy do przyłączenia. Zaciski Z1 i osłony przeciw ptakom dobieramy pod konkretną stację - wystarczy zaznaczyć w zamówieniu.

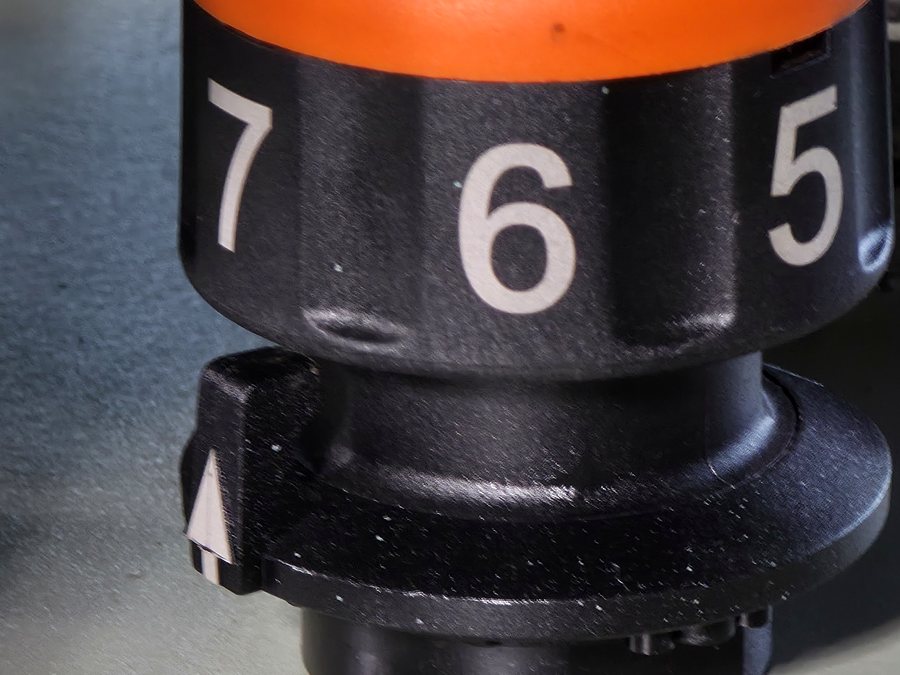

StandardPrzełącznik zaczepów 7-pozycyjny±3×2,5 % po stronie GN, przełączany w stanie beznapięciowym.

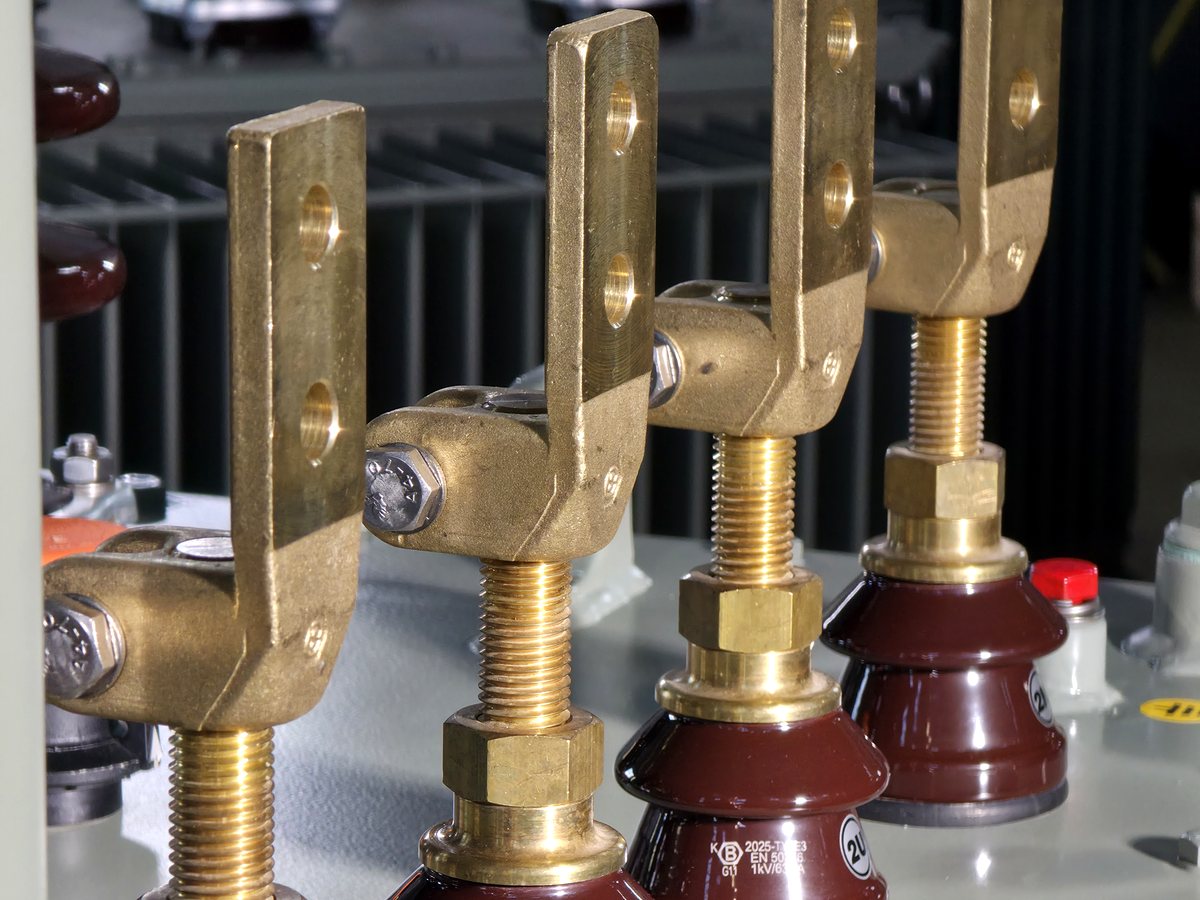

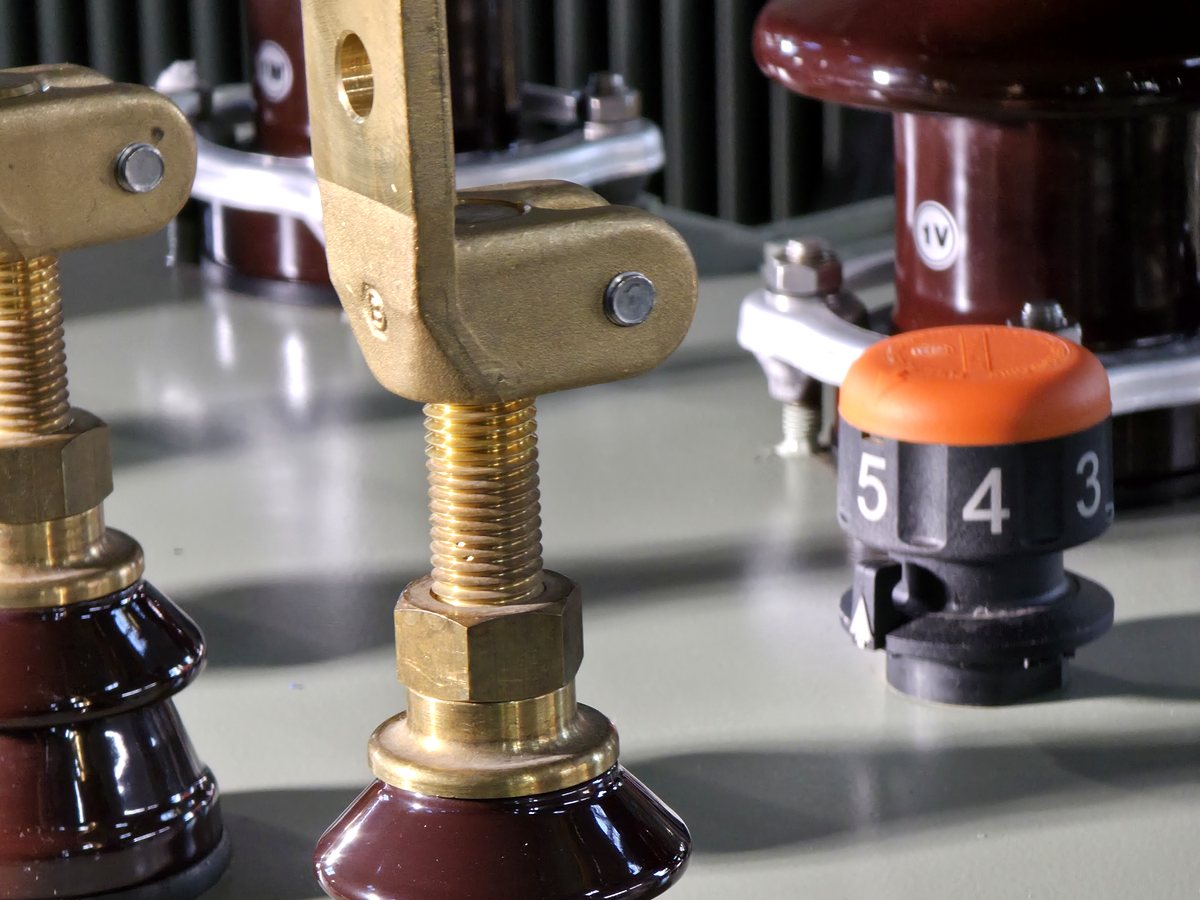

StandardZaciski nN typu flagaMosiężne zaciski płaskie na izolatorach nN 2U, 2V, 2W, 2N - pod końcówki kablowe.

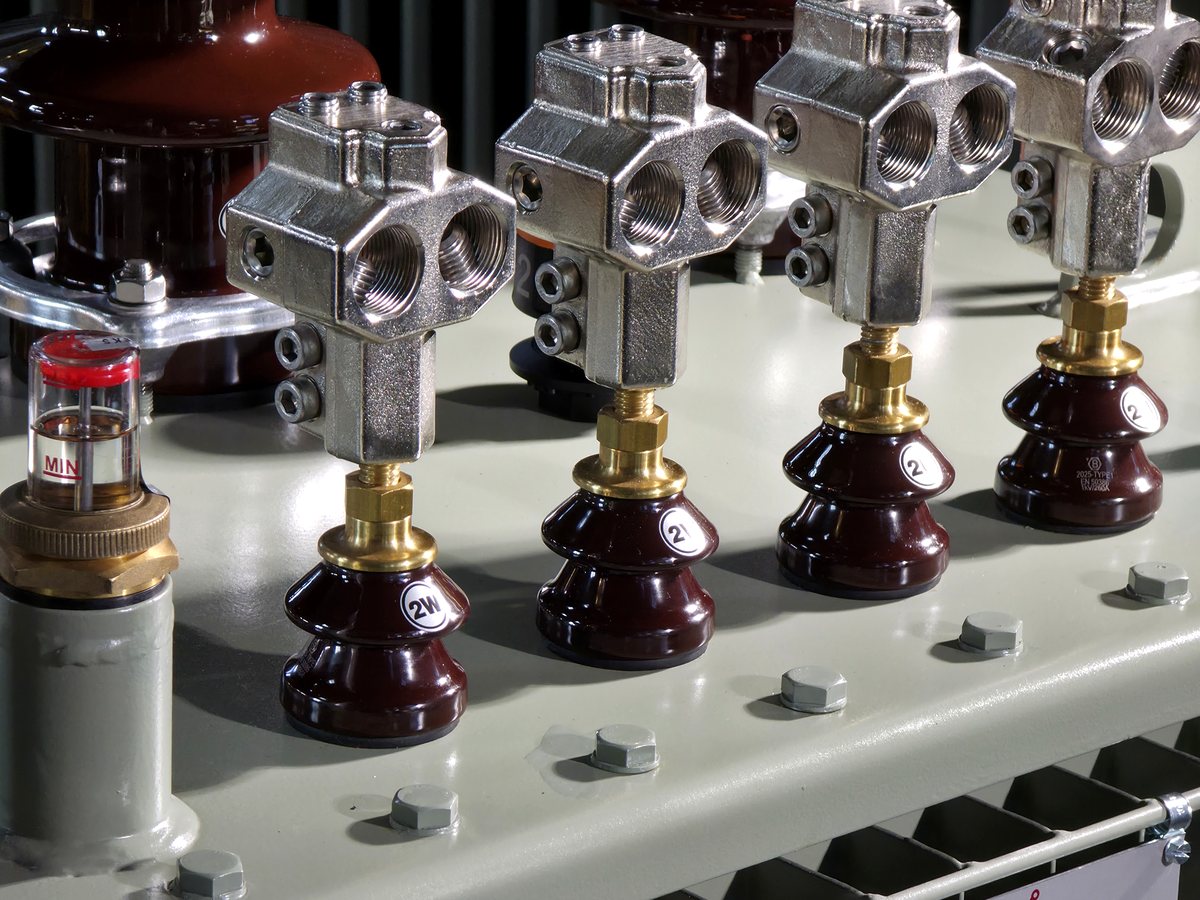

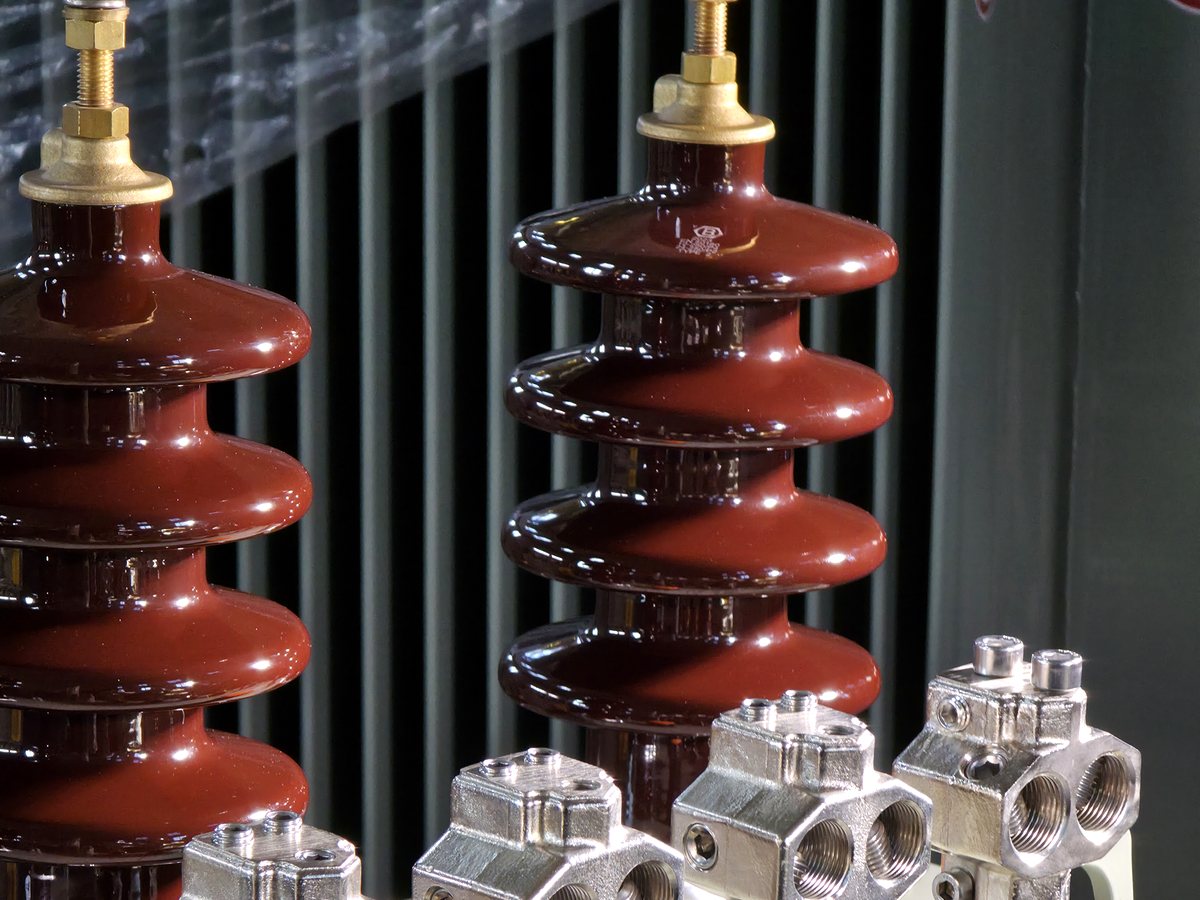

OpcjaZaciski Z1Uniwersalne zaciski śrubowe nN do bezpośredniego podłączenia przewodów i kabli.

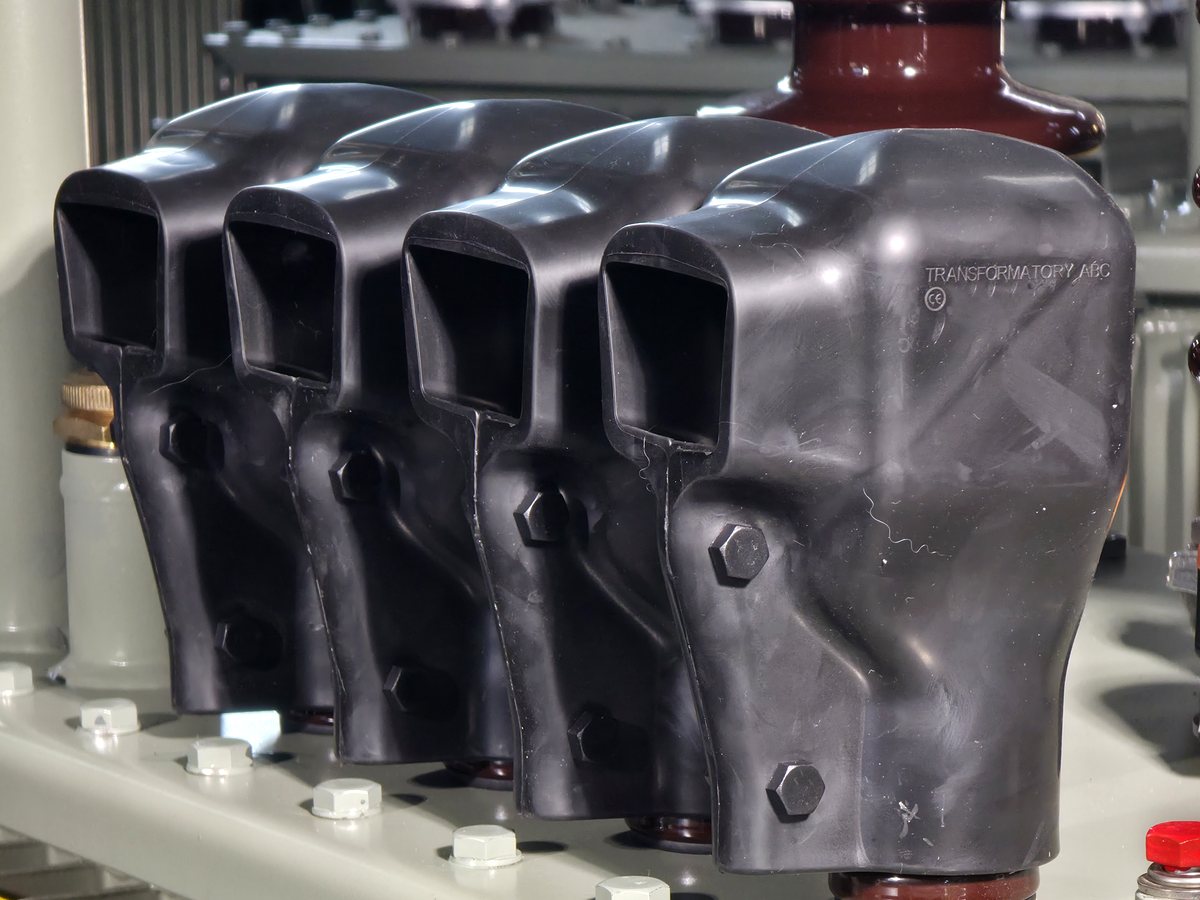

OpcjaOsłony przeciw ptakomGumowe osłony izolatorów i zacisków nN - ochrona przed ptakami i zwierzętami.

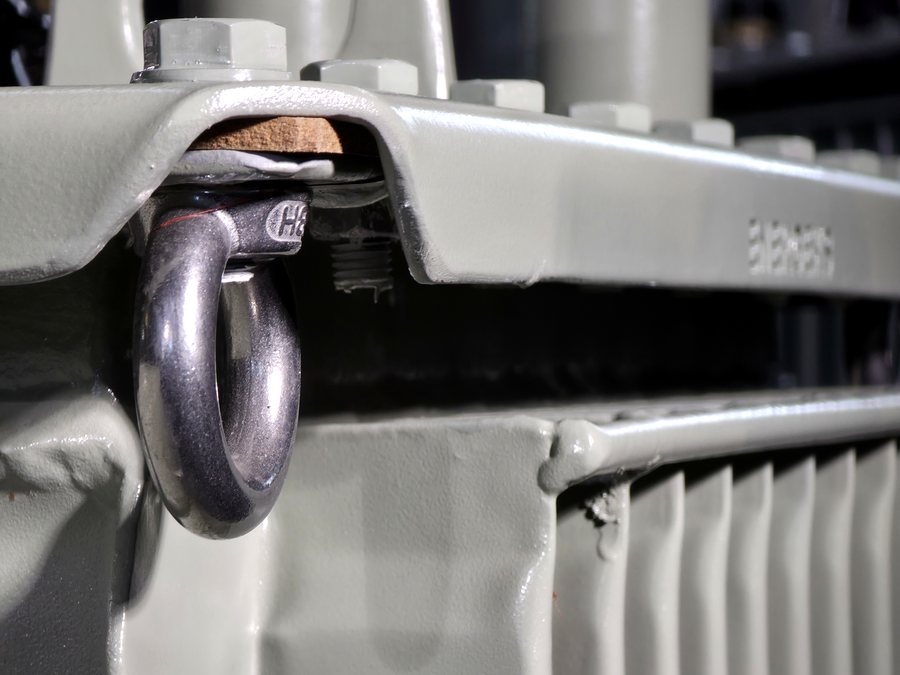

StandardUchwyty do podnoszeniaUcha transportowe na kadzi - bezpieczne podnoszenie dźwigiem i pasami.

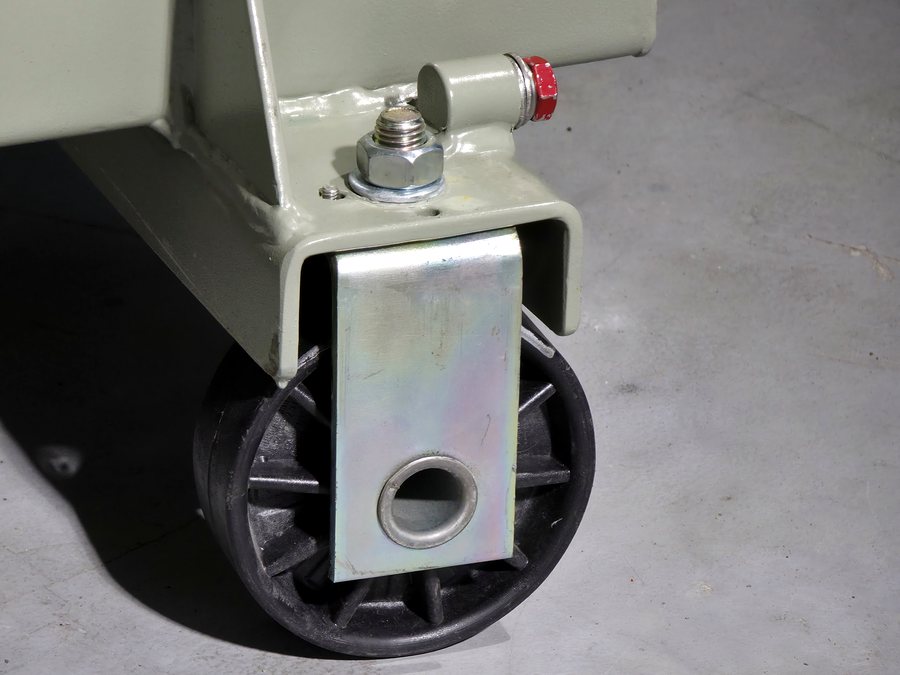

StandardKółka dwukierunkowe4 kółka jezdne z możliwością ustawienia wzdłuż lub w poprzek oraz zacisk uziemiający.

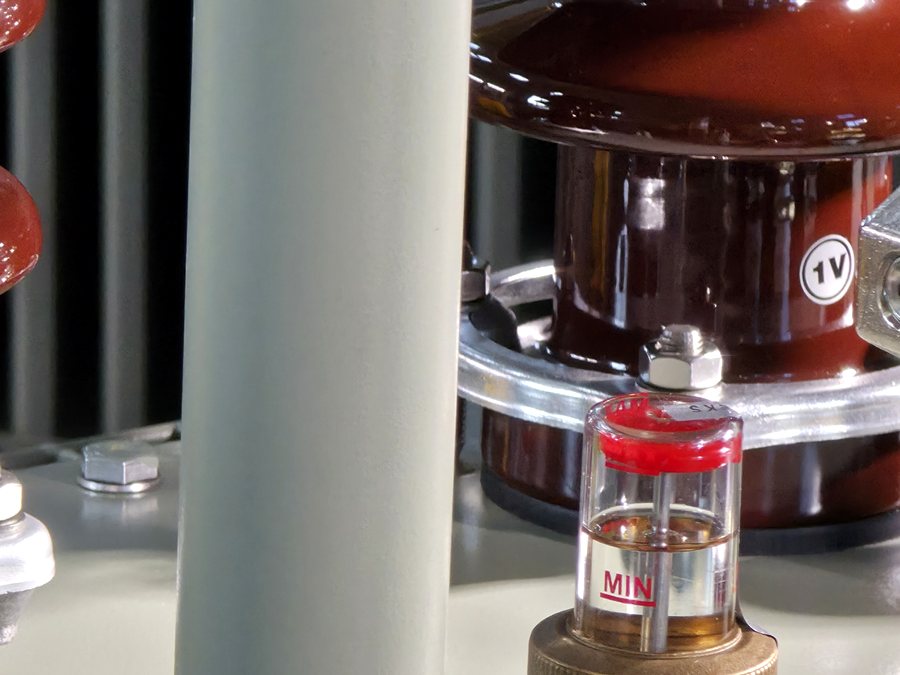

StandardWskaźnik poziomu olejuWziernik z oznaczeniem MIN, zawór spustowy, zamykany wlew i zawór przeciążeniowy.

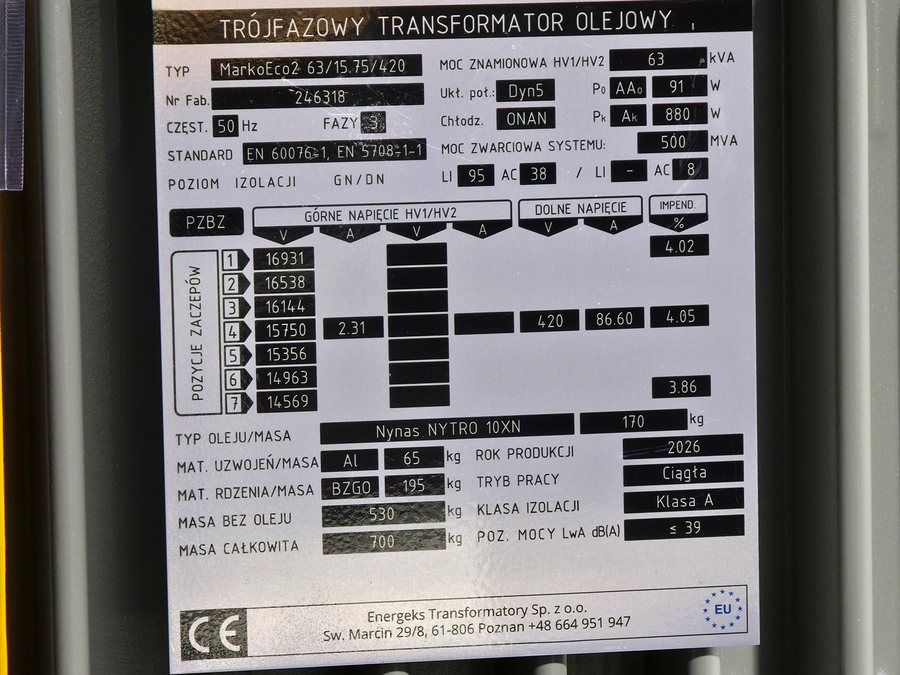

StandardTabliczka i karta prób2 tabliczki znamionowe ze stali nierdzewnej i protokół badań fabrycznych każdej sztuki.
Kontrola jakości
Każda sztuka przebadana przed wysyłką
Do transformatora dołączamy kartę prób z wynikami badań fabrycznych, deklarację zgodności CE i instrukcję montażu. Badania typu wykonuje akredytowane laboratorium (ISO/IEC 17025).
- Straty jałowe i prąd jałowy
- Straty obciążeniowe i uk przy 75 °C
- Rezystancje uzwojeń
- Przekładnia i grupa połączeń
- Próba indukowana 840 V / 150 Hz / 40 s
- Próba przyłożona 38 kV / 60 s
- Rezystancja izolacji > 50 MΩ
- Szczelność kadzi 30 kPa / 12 h
W zestawie
Wyposażenie standardowe

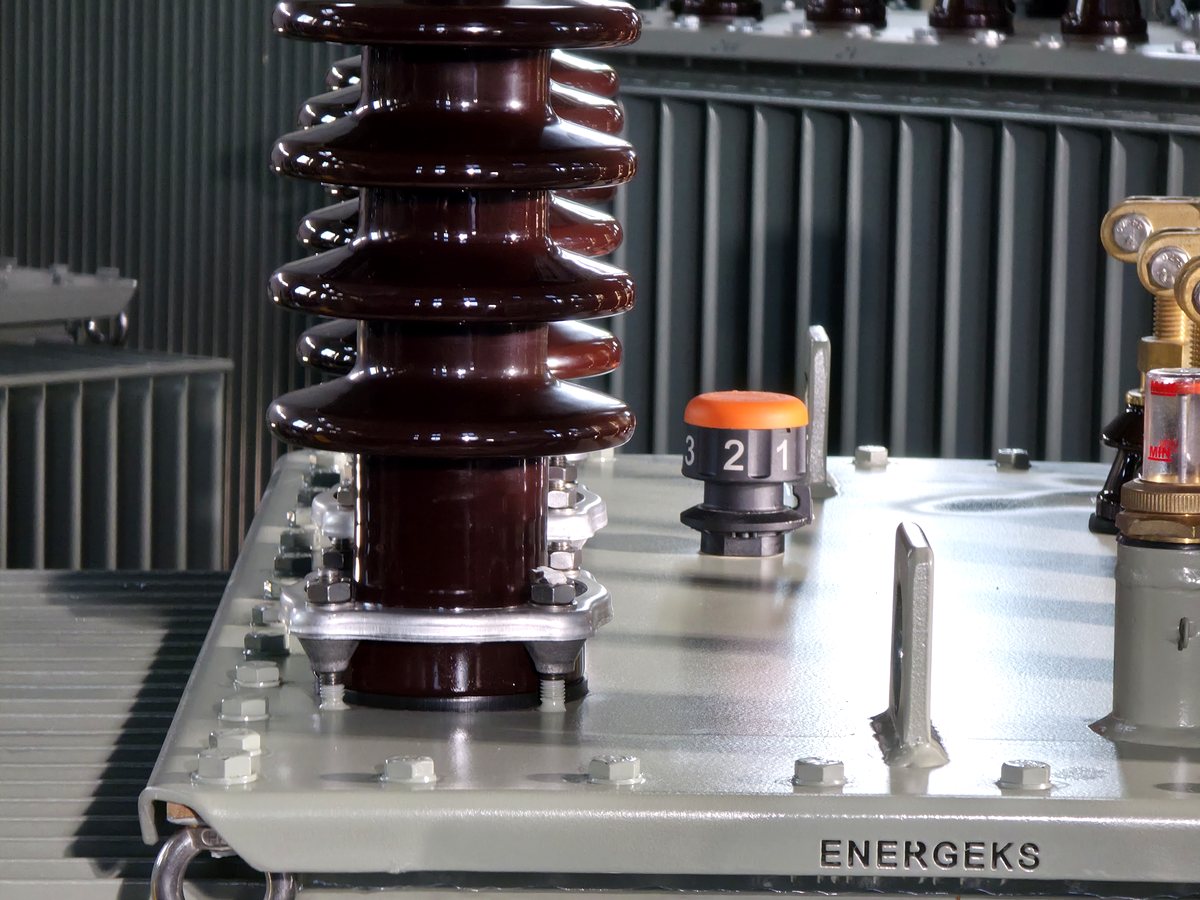

- 3 izolatory porcelanowe SN i 4 izolatory nN
- przełącznik zaczepów ±3×2,5%
- 2 tabliczki znamionowe, 2 uchwyty do podnoszenia, 3 zaciski uziemiające
- 4 kółka dwukierunkowe, kieszeń termometru i termometr bimetaliczny
- zawór spustowy, zamykany wlew, wskaźnik poziomu oleju
- rura napełniająca z zaworem bezpieczeństwa, zawór przeciążeniowy
- komplet dokumentów CE w języku polskim
EcoDesign Tier 2UE 2019/1783
Deklaracja CEEN 60076, EN 50588-1
5 lat gwarancjiproducenta
Dostawa 16 tygodniod dnia zamówienia
Doradztwo technicznedobór mocy i przekładni
Hermetyczny transformator olejowy 40 kVA 15,75/0,42 kV w klasie EcoDesign Tier 2, dostawa 16 tygodni od zamówienia. Gwarancja 5 lat.
| Moc znamionowa | 40kVA |
|---|---|
| Napięcie znamionowe GN | 15.75kV |
| Napięcie znamionowe DN | 420V |
| Grupa połączeń | Dyn5 |
| Typ transformatora | Olejowy hermetyczny |
| Materiał uzwojeń | Aluminium (Al) |
| Poziom strat | EcoDesign etap II (Tier 2) AkAAo |
| Dostępność | Na zamówienie |
| EAN | 5902601875061 |
